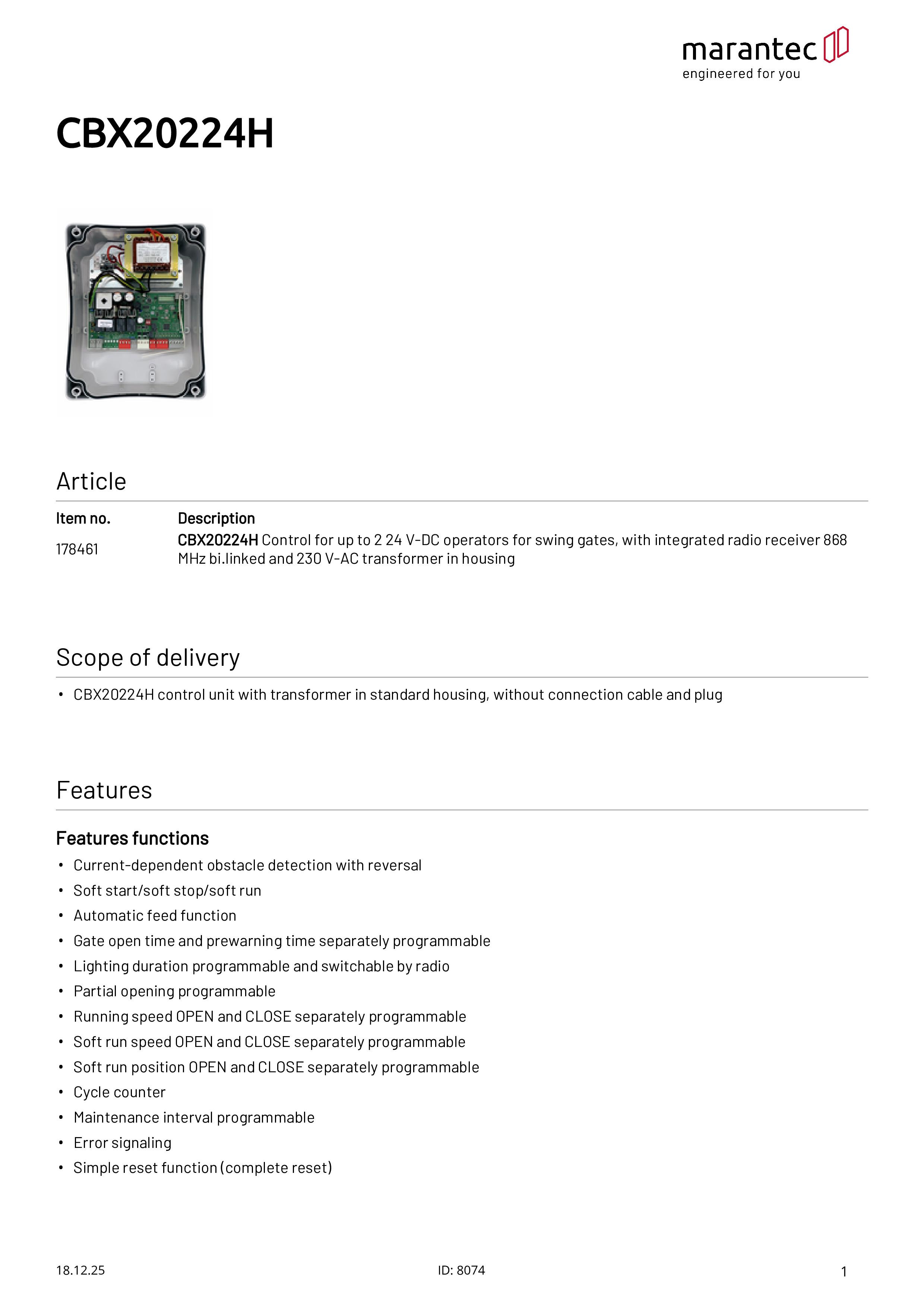

Steuerung CBX20224H mit Transformator im Standardgehäuse 868 MHz bi.linked
Steuerung für bis zu 2 24 V-DC Antriebe für Drehtore, mit integriertem Funkempfänger 868 MHz bi.linked und 230 V-AC Transformator im Gehäuse. Für Comfort ST500, RA4224E und UN.
Artikelnummer
178461
EAN Code
4062434006641
Vorgänger
178441
Preise sind erst nach Login sichtbar.
Steuerung CBX20224H mit Transformator im Standardgehäuse 868 MHz bi.linked
Lieferumfang:
- Steuerung CBX20224H mit Transformator im Standardgehäuse, ohne Anschlusskabel und Stecker
Funktionen:
- Stromabhängige Hinderniserkennung mit Reversierung
- Soft-Start/Soft-Stopp/Soft-Lauf
- Automatische Zulauffunktion
- Toraufzeit und Vorwarnzeit getrennt programmierbar
- Beleuchtungsdauer programmierbar und über Funk schaltbar
- Teilöffnung programmierbar
- Laufgeschwindigkeit AUF und ZU getrennt programmierbar
- Soft-Lauf-Geschwindigkeit AUF und ZU getrennt programmierbar
- Soft-Lauf-Position AUF und ZU getrennt programmierbar
- Zyklenzähler
- Wartungsintervall programmierbar
- Fehlersignalisierung
- Einfache Reset-Funktion (Komplett-Reset)
Bedienung:
- Gleiche Programmierlogik für alle Steuerungen - CBX102B, CBX10224 und CBX20224
- 2 Menüs: einfach und erweitert – für eine einfache Programmierung, aber individuell anpassbare Installation
- Programmierung und Zustandsmeldung über LED-Anzeige
Aufbau und Anschluss:
- Battery-Backup im Gehäuse integrierbar
- Integrierter Funkempfänger bi.linked 868 MHz
- Anschluss (konventionell) für Taster
- Anschluss (konventionell) für 4-Draht-Lichtschranke AUF und ZU
- Anschluss (konventionell) für Haltkreis
- Anschluss (konventionell) für 8,2 kOhm-Kontaktleiste
- Anschluss (konventionell) für 24 V-DC Signalleuchte
- Anschluss (konventionell) für 12 V-AC Elektroschloss
- Anschluss für Battery-Backup
- Ausgang 24 V-DC, max. 250 mA
CBX20224H
Produktbeschreibende Daten
Funkfrequenz
868 MHz
Funktechnologie
bi.linked
Einsatzbereich
Temperatur (min./max.) [°C]
-20/55
Elektrische Daten
Bauseitige Versorgung
230 V/1~/50 Hz 230 V/1~/60 Hz
Betriebsspannung [V]
24 V-DC
Belastbarkeit Leistung (max.) [kW]
0,28
Motorspannung [V]
24 V-DC
Steuerspannung [V]
24 V-DC
Maße und Gewichte
Maße (BxHxT) [mm]
222x275x110
