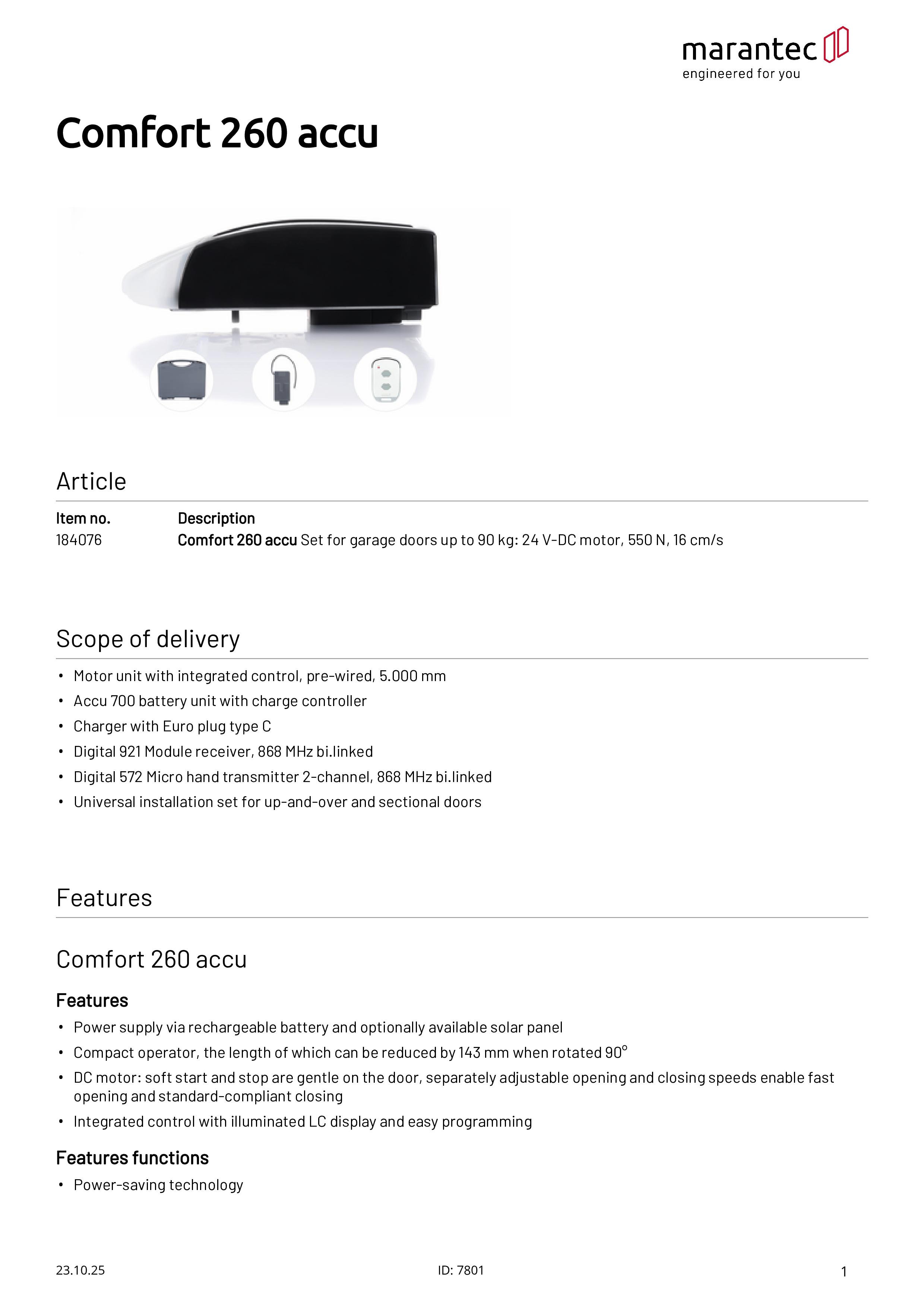

marantec-data-sheet-184076-comfort-260-accu-en
Dateityp: PDF

Name: Comfort 260 accu Garagentorantrieb 868 MHz bi∙linked
SKU: 184076
Availability: InStock

Set für Garagentore bis 90 kg: 24 V-DC Motor, 550 N, 16 cm/s.

Artikelnummer

184076

EAN Code

4062434012987

Preise sind erst nach Login sichtbar.

Comfort 260 accu Garagentorantrieb 868 MHz bi∙linked

Lieferumfang:

Motor-Aggregat mit integrierter Steuerung, vorverkabelt, 5.000 mm
Accu 700 Akku-Einheit mit Laderegler
Ladegerät mit Euro-Stecker Typ C
Digital 921 Modulempfänger, 868 MHz bi.linked
Digital 572 Micro-Handsender 2-Kanal, 868 MHz bi.linked
Universal-Einbauset für Schwing- und Sektionaltore

Antrieb – Merkmale:

Versorgung über aufladbaren Akku und optional erhältliches Solarmodul
Kompakter Antrieb, dessen Länge bei 90° gedrehter Montage um 143 mm verkürzt werden kann
DC-Motor: Soft-Start und -Stopp schonen das Tor, getrennt einstellbare Öffnungs- und Schließgeschwindigkeiten ermöglichen eine schnelle Öffnung und normgerechte Schließung
Integrierte Steuerung mit beleuchtetem LC-Display und einfacher Programmierung

Steuerung – Funktionen:

Stromspartechnik
Soft-Start/Soft-Stopp/Soft-Lauf
Elektronische Aufschubsicherung
Blockierschutz
Laufzeitbegrenzung
Drehrichtungsumkehr programmierbar
Backjump (Entlastung der Schließkante)
Automatische Zulauffunktion (nur in Verbindung mit einer Lichtschranke nutzbar)
Zwischenposition AUF und ZU getrennt programmierbar
Torlaufgeschwindigkeit AUF und ZU getrennt programmierbar
Soft-Lauf-Position AUF und ZU getrennt programmierbar
Soft-Lauf-Geschwindigkeit AUF und ZU getrennt programmierbar
Zargenfunktion (Ausblendung von Zargenlichtschranken)
Programmierbarer Impulseingang und -ausgang
Zyklenzähler
Wartungsintervall programmierbar
Fehlersignalisierung mit Fehlerspeicher
Mehrstufige Reset-Funktion (Steuerung, Sicherheit, Funk etc.)

Steuerung – Endlageneinstellung:

Elektronische Endabschaltung

Steuerung – Bedienung:

Marantec-EOS-Programmierung
Programmierung und Zustandsmeldung über LC-Display

Steuerung – Aufbau und Anschluss:

Anschluss (konventionell) für Taster, Lichtschranke und Haltkreis
Steckbarer Funkempfänger
Ausgang 24 V-DC, max. 50 mA

Comfort 260 accu

Produktbeschreibende Daten

Anschlussart steckbar

Dauerschalldruckpegel (max.) [dB(A)] 70

Leuchtmittel 8-LED-Modul

Schutzart IP20

Schutzklasse II

Überlastschutz Abschaltung über Stromaufnahme

Einsatzbereich

Breite doppelwandige Sektionaltore (max.) [m] 3

Breite einwandige Sektionaltore (max.) [m] 5

Breite Kipp- und Canopytore (max.) [m] 3,5

Breite Schwingtore (max.) [m] 3,5

Höhe Kipp- und Canopytore (max.) [m] 2,25

Torgewicht (max.) [kg] 90

Temperatur (min./max.) [°C] -20/60

Leistungsdaten

Laufgeschwindigkeit (max.) [cm/s] 16

Zug- und Druckkraft (max.) [N] 550

Zyklen pro Stunde (max.)* 2

Zyklen pro Tag (max.) 16

Elektrische Daten

Betriebsspannung [V] 24 V-DC

Betriebsspannungsart Gleichstrom

Leistungsaufnahme [VA/W/kW] 0,12 kW

Leistungsaufnahme in Bereitschaft [VA/W/kW] 0,1 W

Motorspannung [V] 24 V-DC

Steuerspannung [V] 24 V-DC

Maße und Gewichte

Gewicht [kg] 3,2

Maße (BxHxT) [mm] 190x125x360

* Die angegebenen Werte wurden für eine gleichmäßige Verteilung der Zyklen ermittelt.Ein Zyklus besteht aus zwei Fahrten (Öffnung und Schließung) und hat eine Auslenkung von 10 Umdrehungen der Abtriebswelle je Richtung. Bei einer Umgebungstemperatur zwischen 40°C und 60°C ist eine Reduktion der maximalen Zyklen pro Stunde um 50 % zu berücksichtigen.

** Bei vertikal bewegten Toren und Rolltoren kann eine Reduktion der angegebenen Zugkraft um weitere 20 % erforderlich sein. Mögliche Gründe hierfür sind z. B. zusätzliche Dichtungen, doppelwandige Profile oder ein ungünstiges Wickelverhältnis, bei dem die Torhöhe die Torbreite überschreitet. Darüber hinaus ist zu beachten, dass das größte Drehmoment bei Verwendung dicker oder hoher Profile erst nach ein bis zwei Umdrehungen auftritt.

*** Alternative Endschalterübersetzungen gibt es auf Anfrage.
