Comfort 370 Garagentorantrieb 868 MHz bi∙linked

Set für Garagentore bis 185 kg: 24 V-DC Motor, 850 N, 23,5 cm/s
Artikelnummer
183505
4062434012963
Comfort 370 Garagentorantrieb 868 MHz bi∙linked

Lieferumfang:

  • Motor-Aggregat mit integrierter Steuerung
  • Digital 921 Modulempfänger, 868 MHz bi.linked
  • Digital 564 Mini-Handsender 4-Kanal, 868 MHz bi.linked
  • Digital 572 Micro-Handsender 2-Kanal, 868 MHz bi.linked
  • Universal-Einbauset für Schwing- und Sektionaltore
  • Netzkabel mit Eurostecker Typ C, 1.500 mm

Antrieb – Merkmale:

  • DC-Motor: Soft-Start und -Stopp schonen das Tor, getrennt einstellbare Öffnungs- und Schließgeschwindigkeiten ermöglichen eine schnelle Öffnung und normgerechte Schließung
  • Integrierte Steuerung mit beleuchtetem LC-Display und einfacher Programmierung
  • Anschlüsse für Taster, Lichtschranke, Schlupftürkontakt, Battery-Backup und Erweiterungsplatinen zur Nachrüstung weiterer Funktionen
  • 2-seitige und zu den Seiten abstrahlende LED-Beleuchtung
  • Schnell und leistungsstark
  • Battery-Backup im Gehäuse integrierbar

Steuerung – Funktionen:

  • Stromspar-Technik blueline
  • Soft-Start/Soft-Stopp/Soft-Lauf
  • Elektronische Aufschubsicherung
  • Blockierschutz
  • Laufzeitbegrenzung
  • Drehrichtungsumkehr programmierbar
  • Backjump (Entlastung der Schließkante)
  • Automatische Zulauffunktion (nur in Verbindung mit einer Lichtschranke nutzbar)
  • Zwischenposition AUF und ZU getrennt programmierbar
  • Torlaufgeschwindigkeit AUF und ZU getrennt programmierbar
  • Soft-Lauf-Position AUF und ZU getrennt programmierbar
  • Soft-Lauf-Geschwindigkeit AUF und ZU getrennt programmierbar
  • Zargenfunktion (Ausblendung von Zargenlichtschranken)
  • Programmierbarer Impulseingang und -ausgang
  • Zyklenzähler
  • Wartungsintervall programmierbar
  • Fehlersignalisierung mit Fehlerspeicher
  • Mehrstufige Reset-Funktion (Steuerung, Sicherheit, Funk etc.)

Steuerung – Endlageneinstellung:

  • Elektronische Endabschaltung

Steuerung – Bedienung:

  • Marantec-EOS-Programmierung
  • Programmierung und Zustandsmeldung über LC-Display
  • Programmierung und Diagnose über optionales externes Handprogrammiergerät möglich
  • Programmierung und Diagnose über maveo pro per Smartphone-App möglich

Steuerung – Aufbau und Anschluss:

  • Anschluss (konventionell) für Taster, Lichtschranke und Haltkreis
  • Steckbarer Funkempfänger
  • Anschluss (MS-Bus) für Erweiterungsplatinen (Platinen integrierbar)
  • Anschluss (MS-Bus) für Handprogrammiergerät und Erweiterungsmodule
  • Anschluss für Battery-Backup
  • Ausgang 24 V-DC, max. 50 mA
Comfort 370
Produktbeschreibende Daten
Anschlussart steckbar
Dauerschalldruckpegel (max.) [dB(A)] 70
Leuchtmittel 2x 10-LED-Modul
Schutzart IP20
Schutzklasse II
Überlastschutz Abschaltung über Stromaufnahme
Einsatzbereich
Breite doppelwandige Sektionaltore (max.) [m] 5,5
Breite einwandige Sektionaltore (max.) [m] 5,5
Breite Kipp- und Canopytore (max.) [m] 5
Breite Schwingtore (max.) [m] 5
Höhe Kipp- und Canopytore (max.) [m] 2,25
Torgewicht (max.) [kg] 185
Temperatur (min./max.) [°C] -20/60
Leistungsdaten
Laufgeschwindigkeit (max.) [cm/s] 23,5
Zug- und Druckkraft (max.) [N] 850
Zyklen pro Stunde (max.)* 4
Zyklen pro Tag (max.) 32
Nenn-Zug- und Druckkraft (max.) [N] 255
Elektrische Daten
Betriebsspannung [V] 230 V/1~
Betriebsspannungsart Wechselstrom
Leistungsaufnahme [VA/W/kW] 0,25 kW
Leistungsaufnahme in Bereitschaft [VA/W/kW] 0,6 W
Motorspannung [V] 24 V-DC
Nennfrequenz [Hz] 50/60
Nennstrom [A] 1,1
Steuerspannung [V] 24 V-DC
Maße und Gewichte
Gewicht [kg] 4,9
Maße (BxHxT) [mm] 360x135x335
Technische Daten

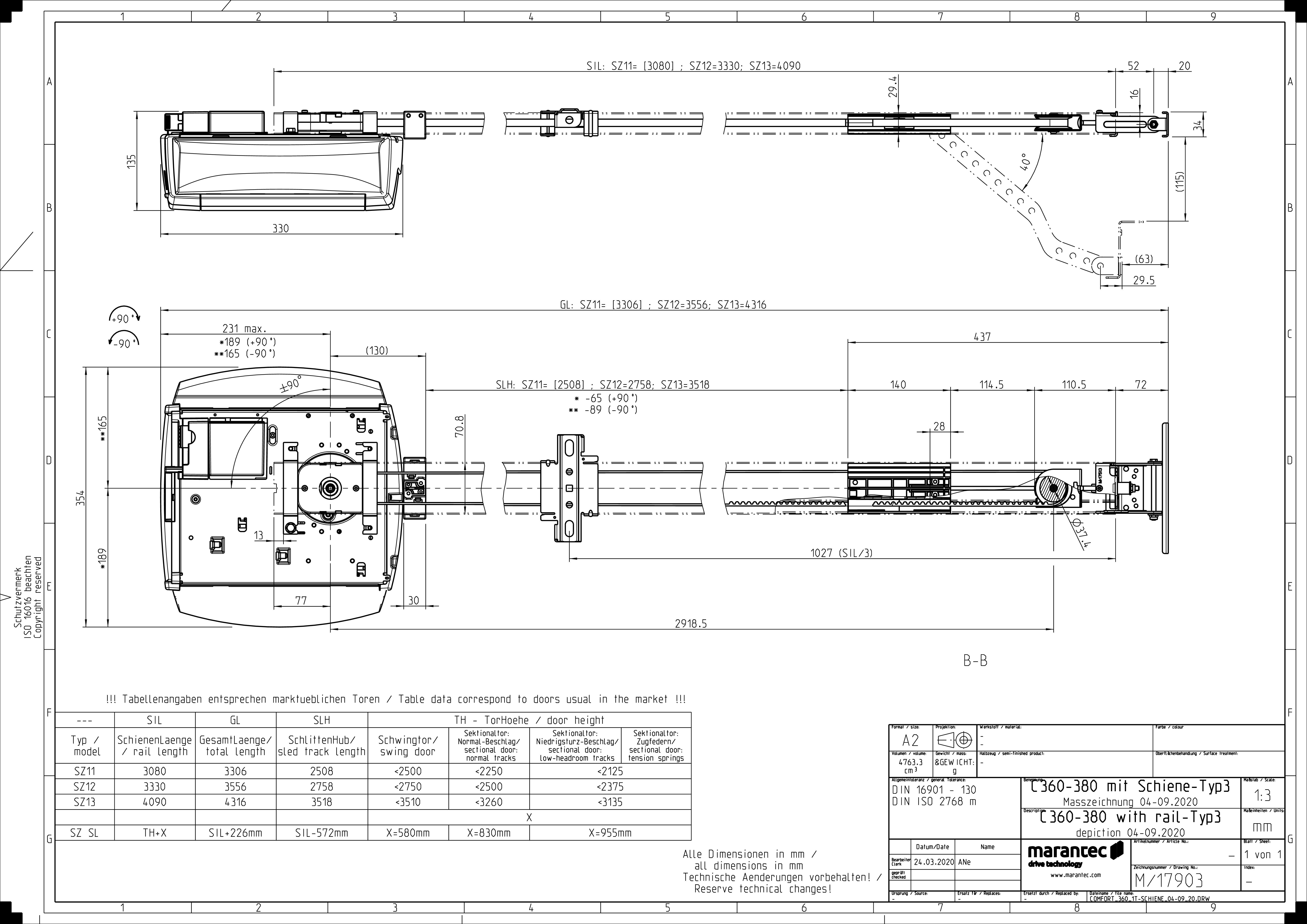

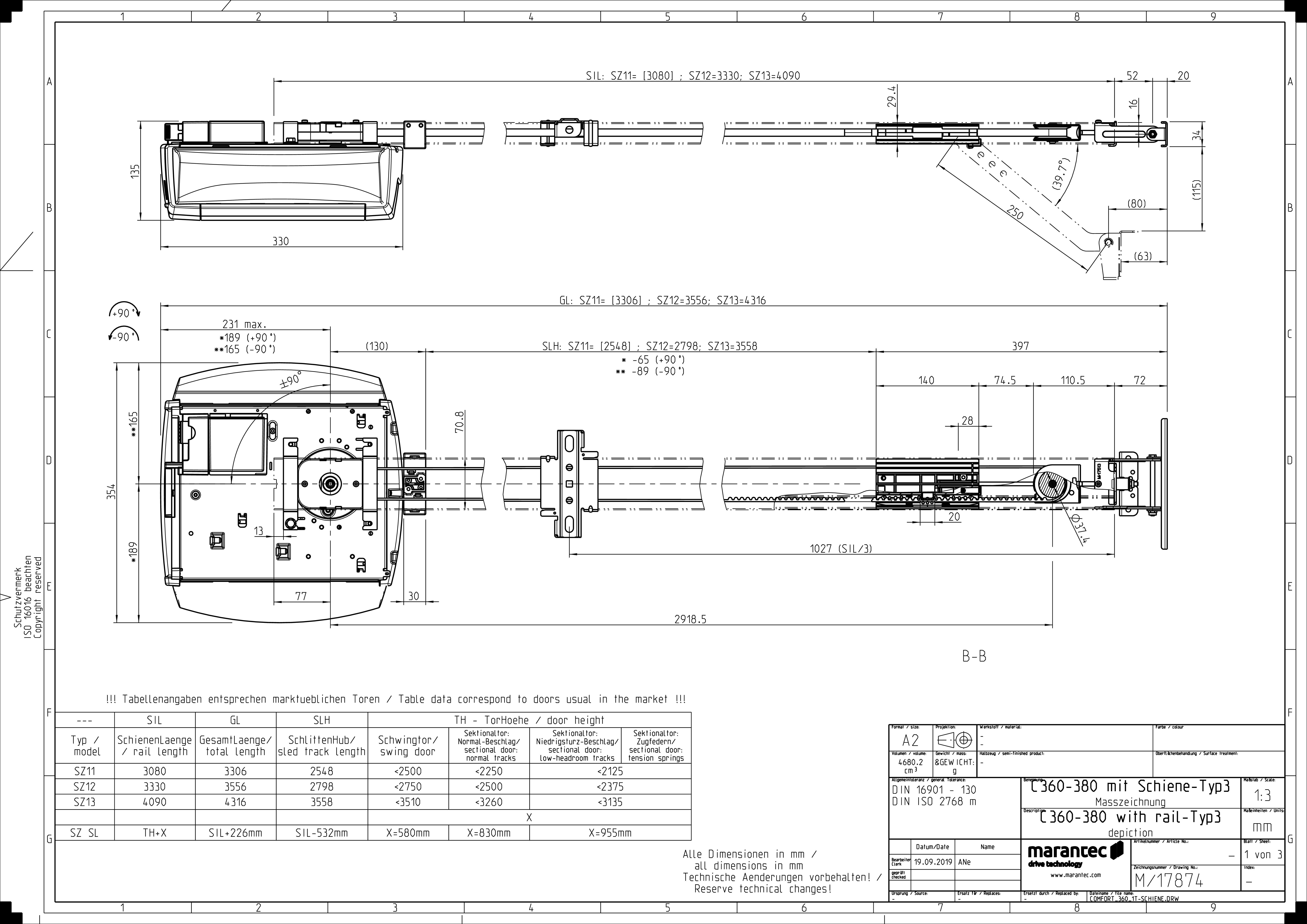

Technische Daten Comfort 360 370 380

Dateityp: PDF


Veröffentlicht am: 02.06.2023
Prospekte
Prospekt Garagentorantriebe

Dateityp: PDF


Veröffentlicht am: 02.06.2023
SZ 11 Antriebsschiene 2-teilig Profillänge 3.080 mm Stärke 0,8 mm
SZ 12 Antriebsschiene 2-teilig Profillänge 3.330 mm Stärke 0,8 mm
SZ 13 Antriebsschiene 2-teilig Profillänge 4.090 mm Stärke 0,8 mm
Digital 663 Mini-Handsender 3-Kanal mit Status-Abfrage 868 MHz bi.linked
Digital 572 Micro-Handsender 2-Kanal 868 MHz bi.linked
Digital 564 Mini-Handsender 4-Kanal 868 MHz bi.linked
Digital 525 4-Kanal Funk-Codetaster mit 3 PINs, 868 MHz bi.linked
Digital 520 2-Kanal Funk-Innendrucktaster, 868 MHz bi.linked
maveo connect stick
Gehäusekomponenten weiß Comfort 360/370/380
Trafobox 230 V Comfort 360

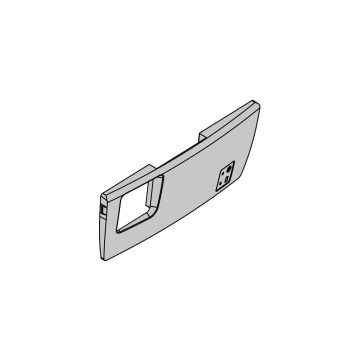

Klappe Comfort 360/370/380 weiß ohne Logo
Lampenschirm Comfort 360/370/380
Motor Comfort 260/270 speed 360/370
Zubehörbeutel universal Comfort 260 (accu, speed)-390 (plus)

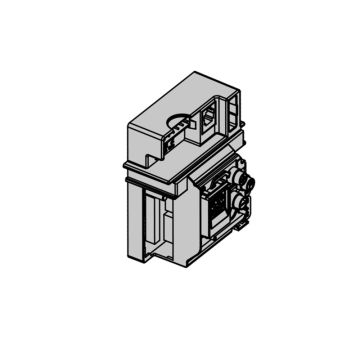

Controlbox Comfort 360-380 (DACH + NL)
