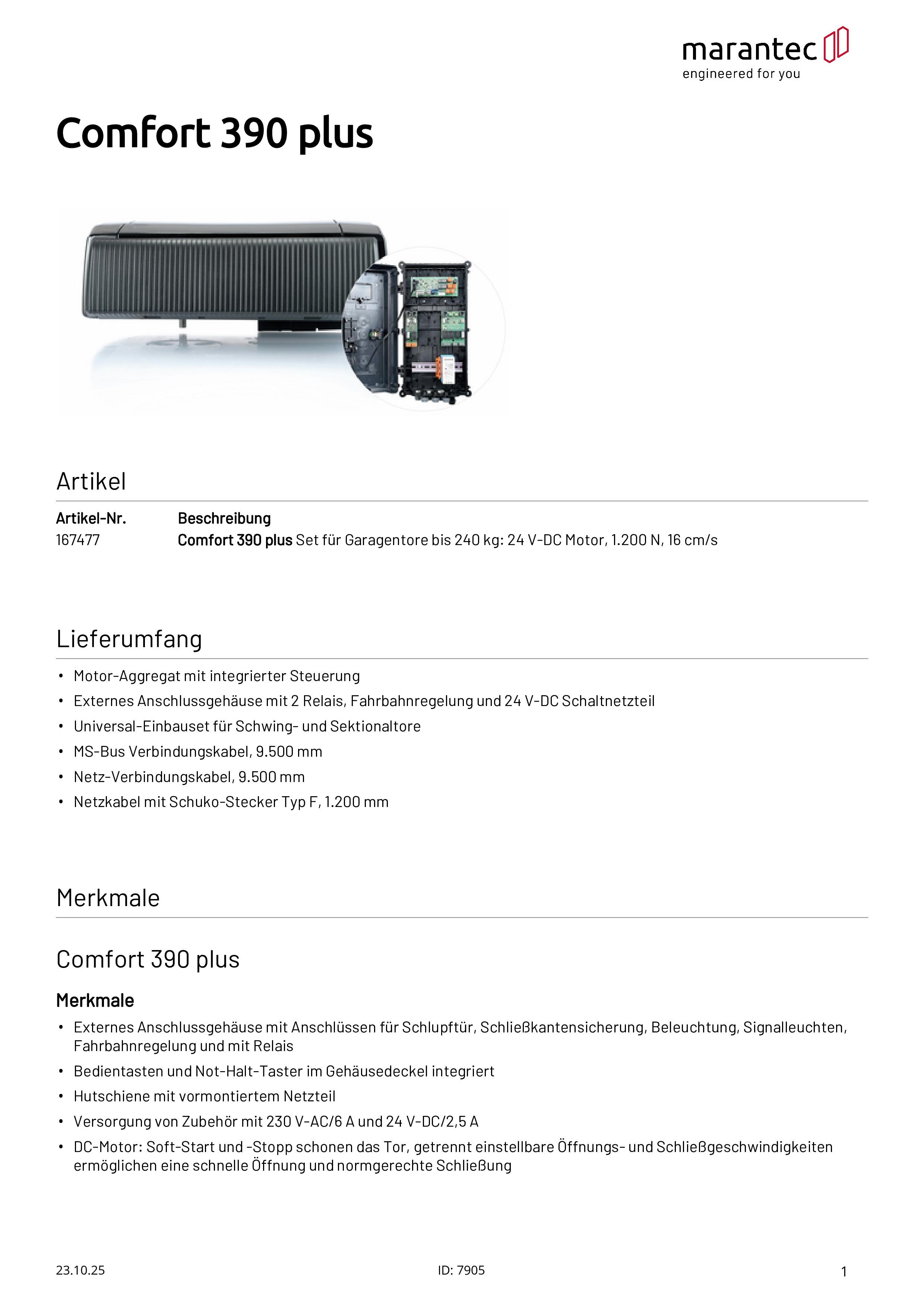

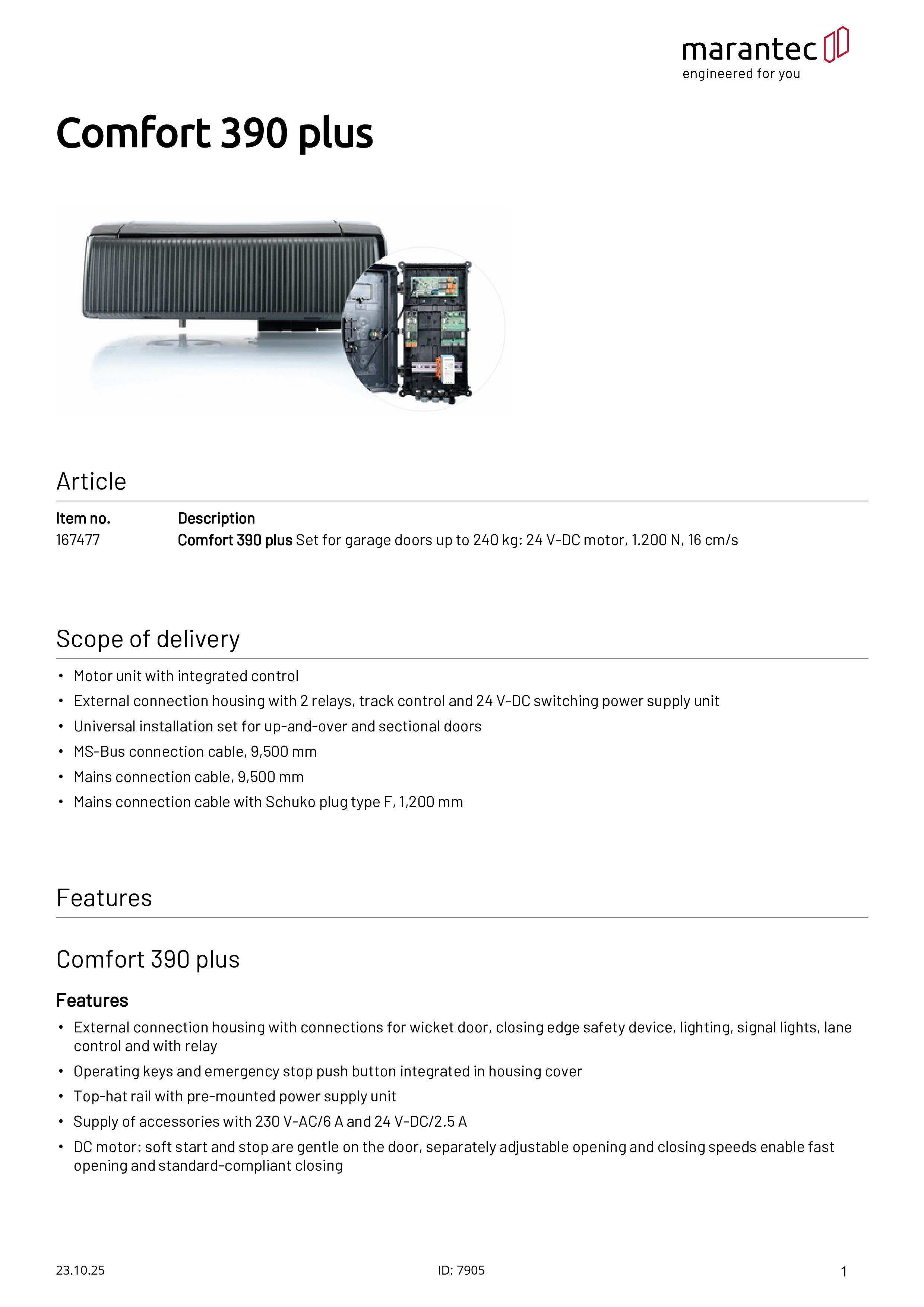

Comfort 390 plus Garagentorantrieb

Set für Garagentore bis 240 kg: 24 V-DC Motor, 1.200 N, 16 cm/s
Artikelnummer
167477
4062434012673
Comfort 390 plus Garagentorantrieb

Lieferumfang:

  • Motor-Aggregat mit integrierter Steuerung
  • Externes Anschlussgehäuse mit 2 Relais, Fahrbahnregelung und 24 V-DC Schaltnetzteil
  • Universal-Einbauset für Schwing- und Sektionaltore
  • MS-Bus Verbindungskabel, 9.500 mm
  • Netz-Verbindungskabel, 9.500 mm
  • Netzkabel mit Schuko-Stecker Typ F, 1.200 mm

Antrieb – Merkmale:

  • Externes Anschlussgehäuse mit Anschlüssen für Schlupftür, Schließkantensicherung, Beleuchtung, Signalleuchten, Fahrbahnregelung und mit Relais
  • Bedientasten und Not-Halt-Taster im Gehäusedeckel integriert
  • Hutschiene mit vormontiertem Netzteil
  • Versorgung von Zubehör mit 230 V-AC/6 A und 24 V-DC/2,5 A
  • DC-Motor: Soft-Start und -Stopp schonen das Tor, getrennt einstellbare Öffnungs- und Schließgeschwindigkeiten ermöglichen eine schnelle Öffnung und normgerechte Schließung
  • Integrierte Steuerung mit beleuchtetem LC-Display und einfacher Programmierung
  • Starker DC-Getriebemotor mit hoher Selbsthemmung für Tore bis 6,0 m Breite und 240 kg Gewicht
  • Battery-Backup im Gehäuse integrierbar

Steuerung – Funktionen:

  • Stromspartechnik
  • Soft-Start/Soft-Stopp/Soft-Lauf
  • Elektronische Aufschubsicherung
  • Blockierschutz
  • Laufzeitbegrenzung
  • Drehrichtungsumkehr programmierbar
  • Backjump (Entlastung der Schließkante)
  • Automatische Zulauffunktion (nur in Verbindung mit einer Lichtschranke nutzbar)
  • Zwischenposition AUF und ZU getrennt programmierbar
  • Torlaufgeschwindigkeit AUF und ZU getrennt programmierbar
  • Soft-Lauf-Position AUF und ZU getrennt programmierbar
  • Soft-Lauf-Geschwindigkeit AUF und ZU getrennt programmierbar
  • Zargenfunktion (Ausblendung von Zargenlichtschranken)
  • Programmierbarer Impulseingang und -ausgang
  • Zyklenzähler
  • Wartungsintervall programmierbar
  • Fehlersignalisierung mit Fehlerspeicher
  • Mehrstufige Reset-Funktion (Steuerung, Sicherheit, Funk etc.)

Steuerung – Endlageneinstellung:

  • Elektronische Endabschaltung

Steuerung – Bedienung:

  • Marantec-EOS-Programmierung
  • Programmierung und Zustandsmeldung über LC-Display
  • Programmierung und Diagnose über optionales externes Handprogrammiergerät möglich
  • Programmierung und Diagnose über maveo pro per Smartphone-App möglich

Steuerung – Aufbau und Anschluss:

  • Anschluss (konventionell) für 8,2 kOhm Kontaktleiste oder OSE-Optosensoren
  • Anschluss (konventionell) für Signalleuchte 230 V-AC
  • 2 programmierbare Relaiskontakte für z. B. Endlagenmeldungen
  • 2 Eingänge für Taster und 4 Relaiskontakte für Ampeln zur Gegenverkehrregelung
  • 2 Eingänge für Taster und 2 Relaiskontakte für Signalleuchten für Sonderfunktionen zur Gegenverkehrregelung
  • Schaltnetzteil 24 V-DC max. 2,5 A mit 2 Ausgängen
  • Anschluss (konventionell) für Taster, Lichtschranke und Haltkreis
  • Steckbarer Funkempfänger
  • Anschluss (MS-Bus) für Handprogrammiergerät und Erweiterungsmodule
  • Anschluss für Battery-Backup
Comfort 390 plus
Produktbeschreibende Daten
Anschlussart steckbar
Dauerschalldruckpegel (max.) [dB(A)] 70
Leuchtmittel ohne
Schutzart IP20
Schutzklasse II
Überlastschutz Abschaltung über Stromaufnahme
Einsatzbereich
Breite doppelwandige Sektionaltore (max.) [m] 6
Breite einwandige Sektionaltore (max.) [m] 6
Breite Kipp- und Canopytore (max.) [m] 6
Breite Schwingtore (max.) [m] 6
Höhe Kipp- und Canopytore (max.) [m] 2,25
Torgewicht (max.) [kg] 240
Temperatur (min./max.) [°C] -20/60
Leistungsdaten
Laufgeschwindigkeit (max.) [cm/s] 16
Zug- und Druckkraft (max.) [N] 1.200
Zyklen pro Stunde (max.)* 18
Zyklen pro Tag (max.) 300
Nenn-Zug- und Druckkraft (max.) [N] 360
Elektrische Daten
Betriebsspannung [V] 230 V/1~
Betriebsspannungsart Wechselstrom
Leistungsaufnahme [VA/W/kW] 0,25 kW
Leistungsaufnahme in Bereitschaft [VA/W/kW] 3,5 W
Motorspannung [V] 24 V-DC
Nennfrequenz [Hz] 50/60
Nennstrom [A] 1,1
Steuerspannung [V] 24 V-DC
Maße und Gewichte
Gewicht [kg] 5
Maße (BxHxT) [mm] 360x135x335
SZ 11 Antriebsschiene 2-teilig Profillänge 3.080 mm Stärke 0,8 mm
SZ 12 Antriebsschiene 2-teilig Profillänge 3.330 mm Stärke 0,8 mm
SZ 13 Antriebsschiene 2-teilig Profillänge 4.090 mm Stärke 0,8 mm
MSC-APZ 1-2T/1 Schlüsselschalter Aufputz 2-seitig tastend
Deckenzugschalter mit Schleichschaltung und 3,5 m Zugseil
Trafobox 230 V Comfort 270 speed/390/390 plus
Motor Comfort 390 (plus)
Platine Comfort 390 plus
Controlbox Comfort 390/390 plus (außer DACH + NL)
Controlbox Comfort 390/390 plus (DACH + NL)
Netzteil 24 V-DC/2,5 A mit 2 Ausgängen, Hutschienen-Montage
