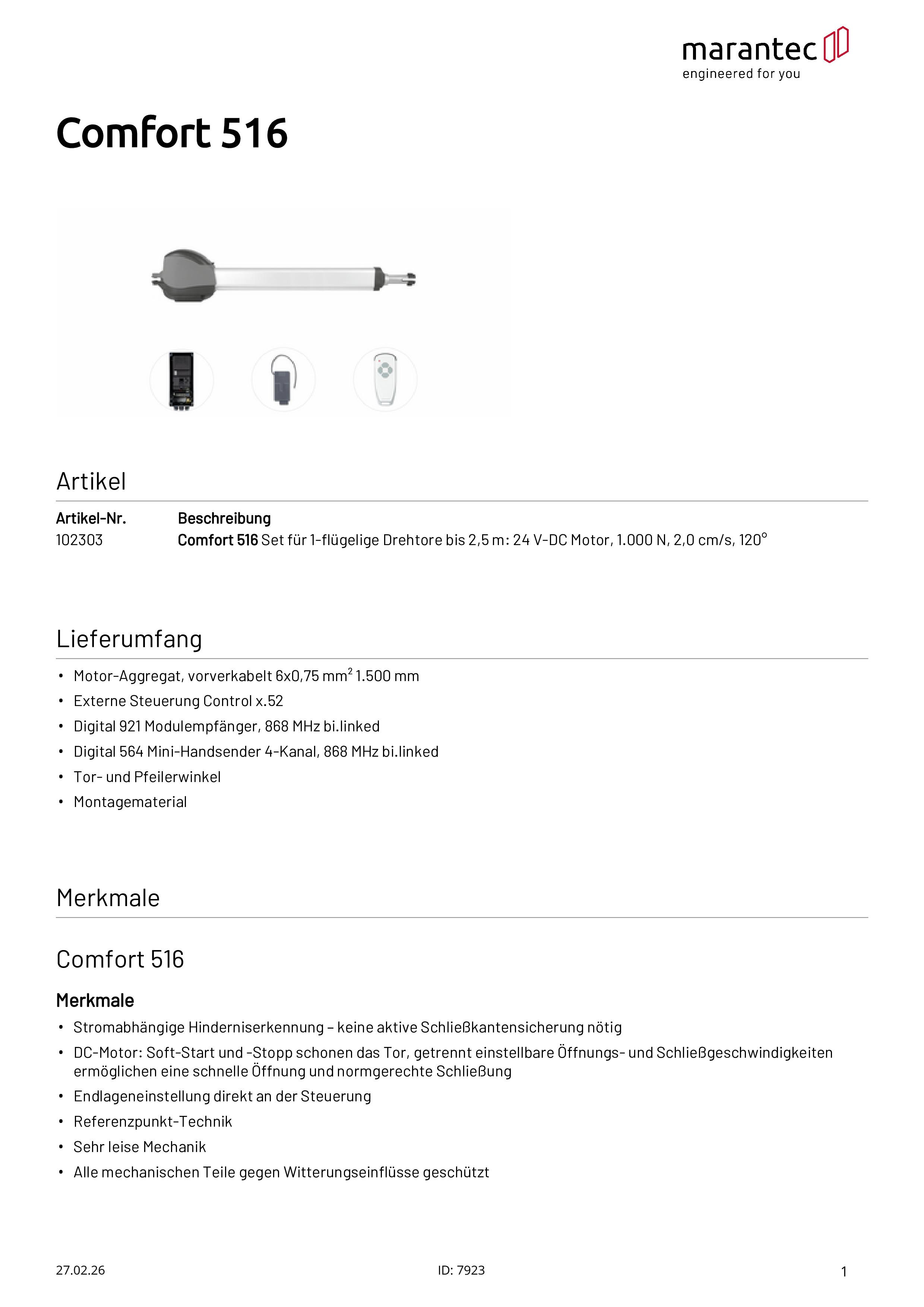

marantec-datenblatt-102303-comfort-516-de
Dateityp: PDF

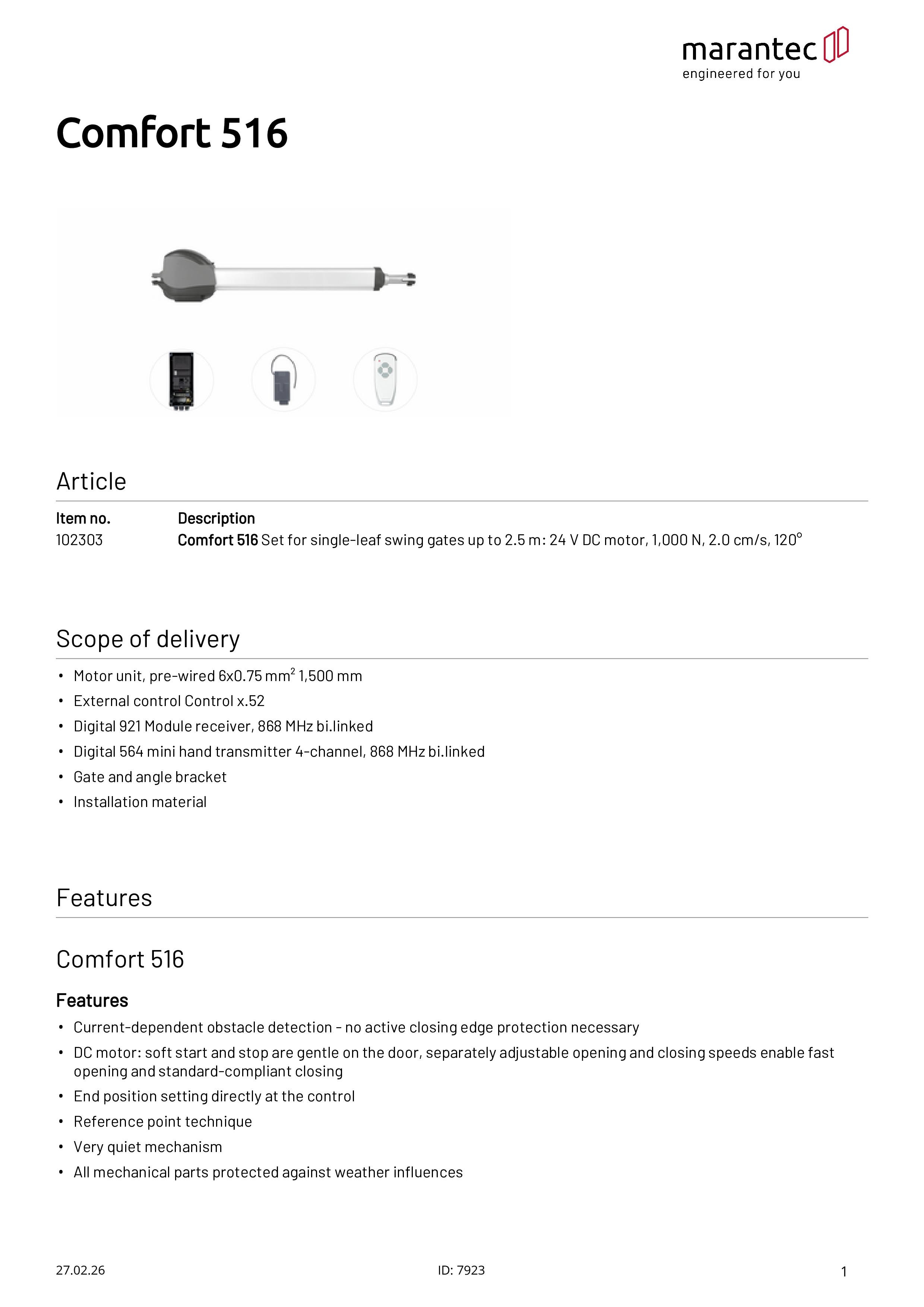

marantec-data-sheet-102303-comfort-516-en
Dateityp: PDF

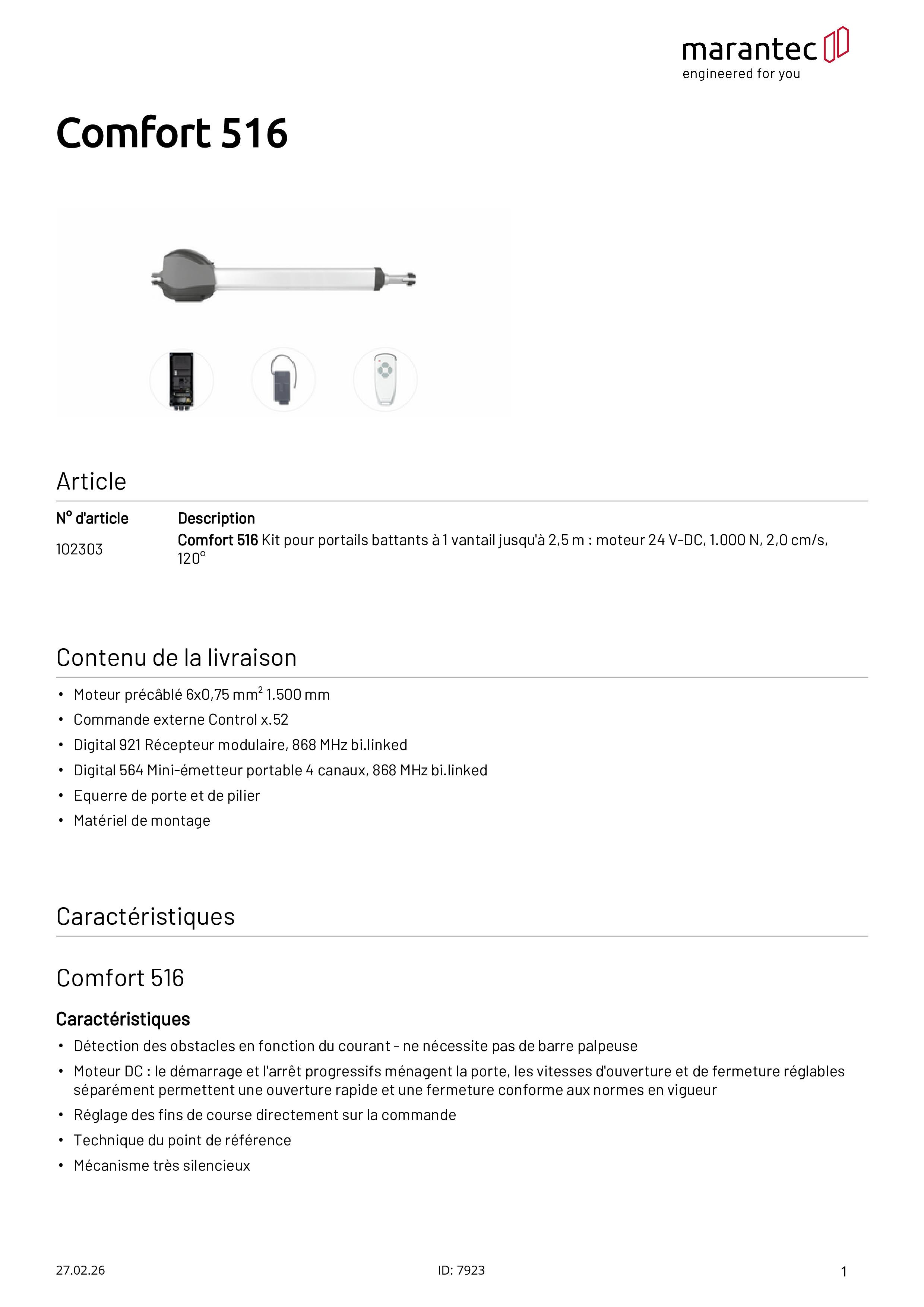

marantec-fiche-technique-102303-comfort-516-fr
Dateityp: PDF

Set für 1-flügelige Drehtore bis 2,5 m: 24 V-DC Motor, 1.000 N, 2,0 cm/s, 120°.

Artikelnummer

102303

EAN Code

4062434010730

Preise sind erst nach Login sichtbar.

Menge

VPE

Menge

Comfort 516 Set für 1-flügelige Drehtore bis 2,5 m, 868 MHz bi.linked

Lieferumfang:

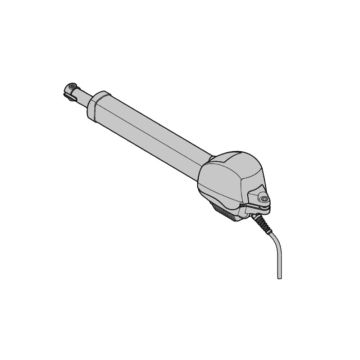

Motor-Aggregat, vorverkabelt 6x0,75 mm² 1.500 mm

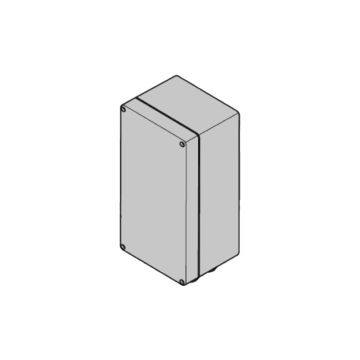

Externe Steuerung Control x.52
Digital 921 Modulempfänger, 868 MHz bi.linked
Digital 564 Mini-Handsender 4-Kanal, 868 MHz bi.linked
Tor- und Pfeilerwinkel
Montagematerial

Antrieb – Merkmale:

Stromabhängige Hinderniserkennung – keine aktive Schließkantensicherung nötig
DC-Motor: Soft-Start und -Stopp schonen das Tor, getrennt einstellbare Öffnungs- und Schließgeschwindigkeiten ermöglichen eine schnelle Öffnung und normgerechte Schließung
Endlageneinstellung direkt an der Steuerung

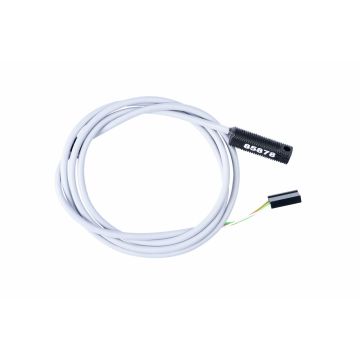

Referenzpunkt-Technik
Sehr leise Mechanik
Alle mechanischen Teile gegen Witterungseinflüsse geschützt

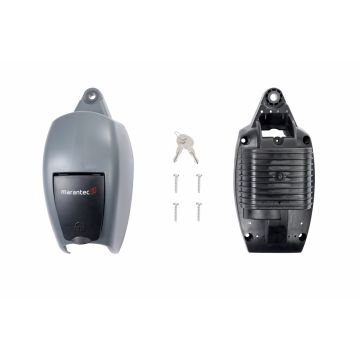

Stabiles und UV-beständiges Kunststoff-Gehäuse
Tor- und Pfeilerwinkel für einfache Motorenmontage
Abschließbare Entriegelung

Steuerung – Funktionen:

Stromspartechnik
Soft-Start/Soft-Stopp/Soft-Lauf
Elektronische Aufschubsicherung
Blockierschutz
Laufzeitbegrenzung
Automatische Zulauffunktion (nur in Verbindung mit einer Lichtschranke nutzbar)
Toraufzeit und Vorwarnzeit getrennt programmierbar
Beleuchtungsdauer programmierbar und über Funk schaltbar
Abschaltautomatik AUF und ZU getrennt programmierbar
Teilöffnung programmierbar
Gehflügel-Funktion für 2-flügelige Tore programmierbar
Laufgeschwindigkeit AUF und ZU getrennt programmierbar
Soft-Lauf-Position AUF und ZU getrennt programmierbar
Soft-Lauf-Geschwindigkeit AUF und ZU getrennt programmierbar
Relaisausgang programmierbar: Signalleuchte, Torposition AUF oder ZU, Wischimpuls (1 s), Störung, Beleuchtung
Zyklenzähler
Wartungsintervall programmierbar
Fehlersignalisierung mit Fehlerspeicher
Mehrstufige Reset-Funktion (Steuerung, Sicherheit, Funk etc.)

Steuerung – Bedienung:

Marantec-EOS-Programmierung
Programmierung und Zustandsmeldung über LC-Display
Programmierung und Diagnose über optionales externes Handprogrammiergerät möglich

Steuerung – Aufbau und Anschluss:

Steckbarer Funkempfänger
Anschluss (konventionell) für Taster
Anschluss (konventionell) für 2-Draht- oder 4-Draht-Lichtschranke AUF und ZU
Anschluss (konventionell) für Haltkreis
Anschluss (konventionell) für 8,2 kOhm Kontaktleiste AUF und ZU
Anschluss (konventionell) für 24 V-DC Signalleuchte
Anschluss (konventionell) für Elektroschloss 24 V-DC
Anschluss (MS-Bus) für Handprogrammiergerät und Erweiterungsmodule
Anschluss für Battery-Backup
Ausgang 24 V-DC, max. 50 mA

Comfort 516

Produktbeschreibende Daten

Anschlussart konventionell

Dauerschalldruckpegel (max.) [dB(A)] 70

Endlagensystem Referenzpunkt-Technik

Schutzart IP44

Überlastschutz Abschaltung über Stromaufnahme

Einsatzbereich

Breite Torflügel (max.) [m] 2,5

Gewicht Torflügel (max.) [kg] 200

Höhe Torflügel (max.) [m] 2

Steigung (max.) [%] 0

e-Maß (min./max.) [mm] 0/260

Temperatur (min./max.) [°C] -20/60

Leistungsdaten

Betriebsart (Einschaltdauer) S2 - 5 min

Laufgeschwindigkeit (max.) [cm/s] 2

Öffnungswinkel (max.) [°] 120

Zug- und Druckkraft (max.) [N] 1.000

Elektrische Daten

Betriebsspannung [V] 24 V-DC

Betriebsspannungsart Gleichstrom

Motorspannung [V] 24 V-DC

Nennstrom [A] 1,7

Maße und Gewichte

Gewicht [kg] 5,4

Bewegungshub (max.) [mm] 413,5

Maße (BxHxTmin/Tmax) [mm] 122x198x723/1136.5

Control x.52

Produktbeschreibende Daten

Schutzart IP65

Schutzklasse I

Einsatzbereich

Temperatur (min./max.) [°C] -20/60

Elektrische Daten

Bauseitige Versorgung 230 V/1~/50 Hz 230 V/1~/60 Hz

Leistungsaufnahme [VA/W/kW] 0,4 kW

Leistungsaufnahme in Bereitschaft [VA/W/kW] 3,2 W

Motorspannung [V] 24 V-DC

Nennstrom [A] 1,7

Steuerspannung [V] 24 V-DC

Maße und Gewichte

Maße (BxHxT) [mm] 120x240x100
