Comfort 861 S für Schiebetore bis 600 kg, 800 N, 18 cm/s, 868 MHz bi.linked
Set für Schiebetore bis 600 kg: 24 V-DC Motor, 800 N, 18 cm/s
Artikelnummer
114564
4062434010266
Artikel ist nicht lieferbar
Hinweis
Produkt wurde dem Warenkorb hinzugefügt
Wird geladen …
Comfort 861 S für Schiebetore bis 600 kg, 800 N, 18 cm/s, 868 MHz bi.linked
Lieferumfang:

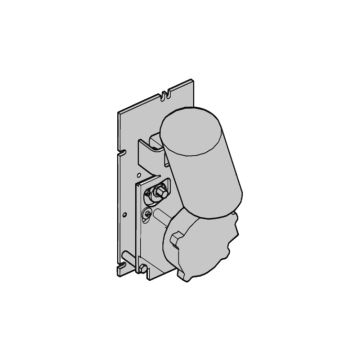

- Motor-Aggregat mit integrierter Steuerung Control x.82
- Digital 941 Modulempfänger mit Magnetfuß-Antenne, 868 MHz bi.linked
- Digital 564 Mini-Handsender 4-Kanal, 868 MHz bi.linked
- Bodenkonsole und Stirnrad Modul 4 vormontiert
- Montagematerial
Antrieb – Merkmale:
- Stromabhängige Hinderniserkennung – keine aktive Schließkantensicherung nötig
- DC-Motor: Soft-Start und -Stopp schonen das Tor, getrennt einstellbare Öffnungs- und Schließgeschwindigkeiten ermöglichen eine schnelle Öffnung und normgerechte Schließung

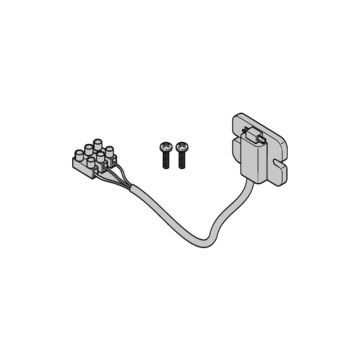

- Referenzpunkt-Technik
- Qualitativ hochwertiges eloxiertes Aluminiumgehäuse
- Kompakter Schiebetorantrieb in modernem Design
- Große Revisionsklappe für schnelle und optimale Wartung
- Höhenverstellbares Stirnrad zur Feineinstellung der Montageposition
Steuerung – Funktionen:
- Stromspartechnik
- Soft-Start/Soft-Stopp/Soft-Lauf
- Elektronische Aufschubsicherung
- Blockierschutz
- Laufzeitbegrenzung
- Automatische Zulauffunktion (nur in Verbindung mit einer Lichtschranke nutzbar)
- Toraufzeit und Vorwarnzeit getrennt programmierbar
- Beleuchtungsdauer programmierbar und über Funk schaltbar
- Abschaltautomatik AUF und ZU getrennt programmierbar
- Teilöffnung programmierbar
- Laufgeschwindigkeit AUF und ZU getrennt programmierbar
- Soft-Lauf-Position AUF und ZU getrennt programmierbar
- Soft-Lauf-Geschwindigkeit AUF und ZU getrennt programmierbar
- Relaisausgang programmierbar: Signalleuchte, Torposition AUF oder ZU, Wischimpuls (1 s), Störung, Beleuchtung
- Zyklenzähler
- Wartungsintervall programmierbar
- Fehlersignalisierung mit Fehlerspeicher
- Mehrstufige Reset-Funktion (Steuerung, Sicherheit, Funk etc.)
Steuerung – Bedienung:
- Marantec-EOS-Programmierung
- 2 Menüs: einfach und erweitert – für eine einfache Programmierung, aber individuell anpassbare Installation
- Programmierung und Zustandsmeldung über LC-Display
- Programmierung und Diagnose über optionales externes Handprogrammiergerät möglich
Steuerung – Aufbau und Anschluss:
- Steckbarer Funkempfänger
- Anschluss (konventionell) für Taster
- Anschluss (konventionell) für 2-Draht- oder 4-Draht-Lichtschranke AUF und ZU
- Anschluss (konventionell) für Haltkreis
- Anschluss (konventionell) für 8,2 kOhm Kontaktleiste AUF und ZU
- Anschluss (konventionell) für 24 V-DC Signalleuchte
- Anschluss (konventionell) für Elektroschloss 24 V-DC
- Anschluss (MS-Bus) für Handprogrammiergerät und Erweiterungsmodule
- Anschluss für Battery-Backup
- Ausgang 24 V-DC, max. 50 mA
Comfort 861 S
Produktbeschreibende Daten
Anschlussart
konventionell
Dauerschalldruckpegel (max.) [dB(A)]
70
Endlagensystem
Referenzpunkt-Technik
Modul
4
Schutzart
IP44
Überlastschutz
Abschaltung über Stromaufnahme
Einsatzbereich
Breite Torflügel (max.) [m]
8
Gewicht Torflügel (max.) [kg]
600
Temperatur (min./max.) [°C]
-20/60
Leistungsdaten
Betriebsart (Einschaltdauer)
S2 - 5 min
Laufgeschwindigkeit (max.) [cm/s]
18
Zug- und Druckkraft (max.) [N]
800
Elektrische Daten
Betriebsspannung [V]
24 V-DC
Betriebsspannungsart
Gleichstrom
Motorspannung [V]
24 V-DC
Maße und Gewichte
Maße (BxHxT) [mm]
330x385x178
Control x.82
Produktbeschreibende Daten
Schutzart
IP65
Schutzklasse
I
Einsatzbereich
Temperatur (min./max.) [°C]
-20/60
Elektrische Daten
Bauseitige Versorgung
230 V/1~/50 Hz 230 V/1~/60 Hz
Leistungsaufnahme [VA/W/kW]
0,4 kW
Leistungsaufnahme in Bereitschaft [VA/W/kW]
3,2 W
Motorspannung [V]
24 V-DC
Steuerspannung [V]
24 V-DC
Maße und Gewichte
Maße (BxHxT) [mm]
120x240x100
