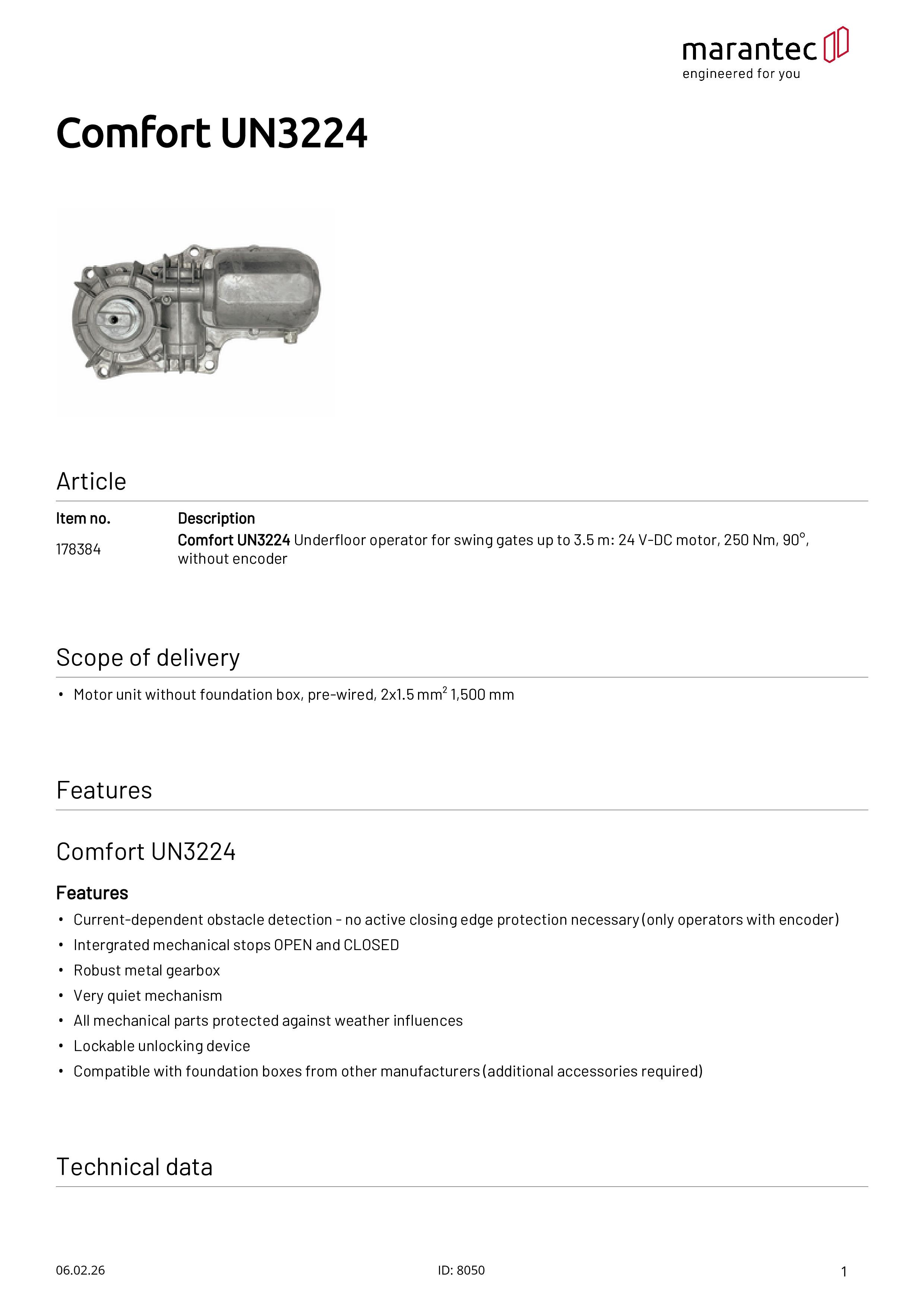

Comfort UN3224 Unterflurantrieb für Drehtore bis 3,5 m ohne Encoder

Name: Comfort UN3224 Unterflurantrieb für Drehtore bis 3,5 m ohne Encoder
SKU: 178384
Availability: InStock

Unterflurantrieb für Drehtore bis 3,5 m: 24 V-DC Motor, 250 Nm, 90°, ohne Encoder.

Artikelnummer

178384

EAN Code

4062434006016

Preise sind erst nach Login sichtbar.

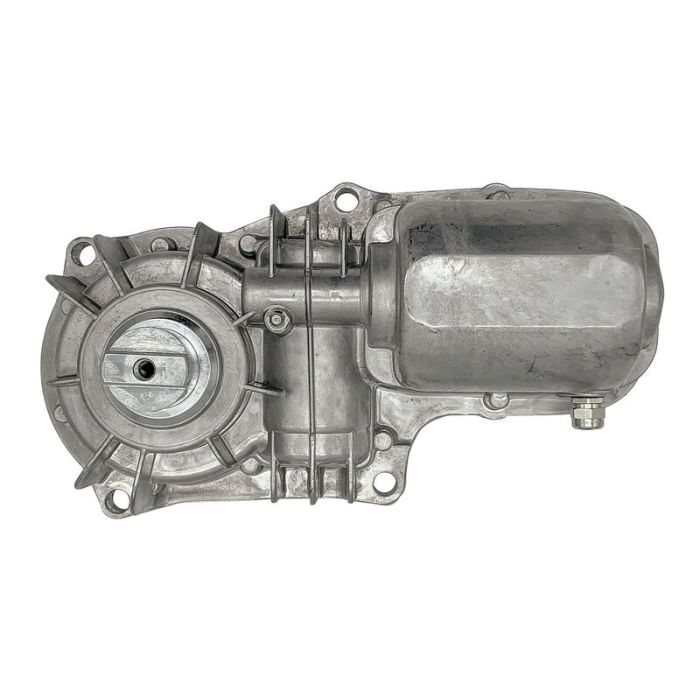

Comfort UN3224 Unterflurantrieb für Drehtore bis 3,5 m ohne Encoder

Lieferumfang:

Motor-Aggregat ohne Fundamentkasten, vorverkabelt, 2x1,5 mm² 1.500 mm

Antrieb – Merkmale:

Stromabhängige Hinderniserkennung – keine aktive Schließkantensicherung nötig (nur Antriebe mit Encoder)
Mechanische Anschläge AUF und ZU integriert
Robustes Metallgetriebe
Sehr leise Mechanik
Alle mechanischen Teile gegen Witterungseinflüsse geschützt
Abschließbare Entriegelung
Kompatibel mit Fundamentkästen anderer Hersteller (zusätzliches Zubehör erforderlich)

Comfort UN3224

Produktbeschreibende Daten

Anschlussart konventionell

Dauerschalldruckpegel (max.) [dB(A)] 70

Encoder Nein

Schutzart IP67

Einsatzbereich

Breite Torflügel (max.) [m] 3,5

Gewicht Torflügel (max.) [kg] 600

Steigung (max.) [%] 0

Temperatur (min./max.) [°C] -20/55

Leistungsdaten

Abtriebsdrehmoment [Nm] 250

Betriebsart (Einschaltdauer) S2 - 8 min

Öffnungswinkel (max.) [°] 90

Motorleistung [kW] 0,12

Elektrische Daten

Betriebsspannung [V] 24 V-DC

Betriebsspannungsart Gleichstrom

Motorspannung [V] 24 V-DC

Nennstrom [A] 5

Maße und Gewichte

Gewicht [kg] 10,8

Maße (BxHxT) [mm] 346x160x412

Maße (BxHxTmin/Tmax) [mm] 346x160x412/412

* Die angegebenen Werte wurden für eine gleichmäßige Verteilung der Zyklen ermittelt.Ein Zyklus besteht aus zwei Fahrten (Öffnung und Schließung) und hat eine Auslenkung von 10 Umdrehungen der Abtriebswelle je Richtung. Bei einer Umgebungstemperatur zwischen 40°C und 60°C ist eine Reduktion der maximalen Zyklen pro Stunde um 50 % zu berücksichtigen.

** Bei vertikal bewegten Toren und Rolltoren kann eine Reduktion der angegebenen Zugkraft um weitere 20 % erforderlich sein. Mögliche Gründe hierfür sind z. B. zusätzliche Dichtungen, doppelwandige Profile oder ein ungünstiges Wickelverhältnis, bei dem die Torhöhe die Torbreite überschreitet. Darüber hinaus ist zu beachten, dass das größte Drehmoment bei Verwendung dicker oder hoher Profile erst nach ein bis zwei Umdrehungen auftritt.

*** Alternative Endschalterübersetzungen gibt es auf Anfrage.
