CS 320 im Standardgehäuse 230 V (Schuko-Stecker)

 230 V/1~ mit LC-Display im CS-Standardgehäuse und 3-fach-Taster im Deckel, 1.000 mm Kabel und Schuko-Stecker Typ F
Artikelnummer
185657
4062434014165
CS 320 im Standardgehäuse 230 V (Schuko-Stecker)

Lieferumfang:

  • Steuerung CS 320 230 V/1~ mit LC-Display im CS-Standardgehäuse und 3-fach-Taster im Deckel, 1.000 mm Kabel und Schuko-Stecker Typ F

Funktionen:

  • 4 programmierbare Relaisausgänge mit 44 Funktionen
  • 2 programmierbare Eingänge mit 27 Funktionen
  • Änderung der Drehrichtung über Platinentaster/Display
  • Zwischenstellung programmierbar (nur mit AWG)
  • Einstellbare Kraftbegrenzung in AUF-Richtung (nur mit AWG)
  • Drehrichtungsüberwachung und -erkennung (nur mit AWG)
  • Integrierter Torlaufzähler
  • Programmierbarer Wartungsalarm (PIN-Code-geschützt)
  • Integrierter Fehlerspeicher (Auslesen aller Fehlermeldungen unter Angabe von Häufigkeit und Zyklus des letzten Auftretens) nur mit LCD-Monitor

Endlageneinstellung:

  • Über mechanische Endschalter (MEC) und/oder über Absolutwertgeber (AWG)
  • Einstellung über Platinentaster oder steckbaren LCD-Monitor

Bedienung:

  • Platinentaster und LEDs zur Statusmeldung (Standard)
  • Steckbares LC-Display mit Klartextanzeige
  • 3-Tasten-Navigation/Zustands- und Diagnosemeldungen

Aufbau und Anschluss:

  • Umschaltbarer Transformator von 230 V/1~/3~ auf 400 V/3~
  • Kurzschlussfeste Kleinspannung
  • Beleuchtete Deckeltastatur (Nachtbeleuchtung)
  • Gehäuseschutz für Leiterplatte
  • Einstellbare, vormontierte Wandhalter
  • Anschluss für Elemente des Sicherheitskreises
  • Anschluss für Schließkantensicherung (Opto, 8,2 kOhm, Druckwellenleiste oder voreilende Lichtschranke) in ZU-Richtung
  • Anschluss für Schließkantensicherung (8,2 kOhm und Opto) in AUF-Richtung
  • Anschluss für 2 Lichtschranken (2-Draht, Relais, NPN, PNP) mit/ohne Testung
  • Anschluss für Schlupftür- und Schlaffseilschalter PL c Kat. 2 (8,2 kOhm) mit Testung nach EN 12453:2017
  • Anschluss für 2 Lichtgittersysteme mit/ohne Testung
  • Anschluss für Radarpräsenzmelder
  • Schnittstelle zum Anschluss eines Frequenzumrichters
  • Schnittstelle zum Anschluss von Erweiterungsmodulen
  • Steckplätze für Funkmodul und Wochenzeitschaltuhr
  • Steckplatz für 2-Kanal Funk-Übertragungssystem zur drahtlosen Signalübertragung von Schließkantensystem und/oder Sicherheitskreis
  • Ansteuerung der Magnetbremse über Relaisausgang
  • Für Antriebe mit extern geschalteter Bremse wird zusätzlich ein Bremsüberwachungsmodul eingebaut (BWM1)
  • Versorgung für externe Geräte (24 V-DC/500 mA und 230 V-AC/1 A)

Optional:

  • LCD-Monitor mit Klartextanzeige
  • MS-Bus Erweiterungsmodul Gegenverkehrsteuerung
  • MS-Bus Erweiterungsmodul Einzugssicherung
  • Integrierter Hauptschalter
  • Individuelle Deckelfolien
  • Steuerung im Stahlschrank
  • Über MS-BUS ist eine zweite CS 320 in DUO-Funktion koppelbar

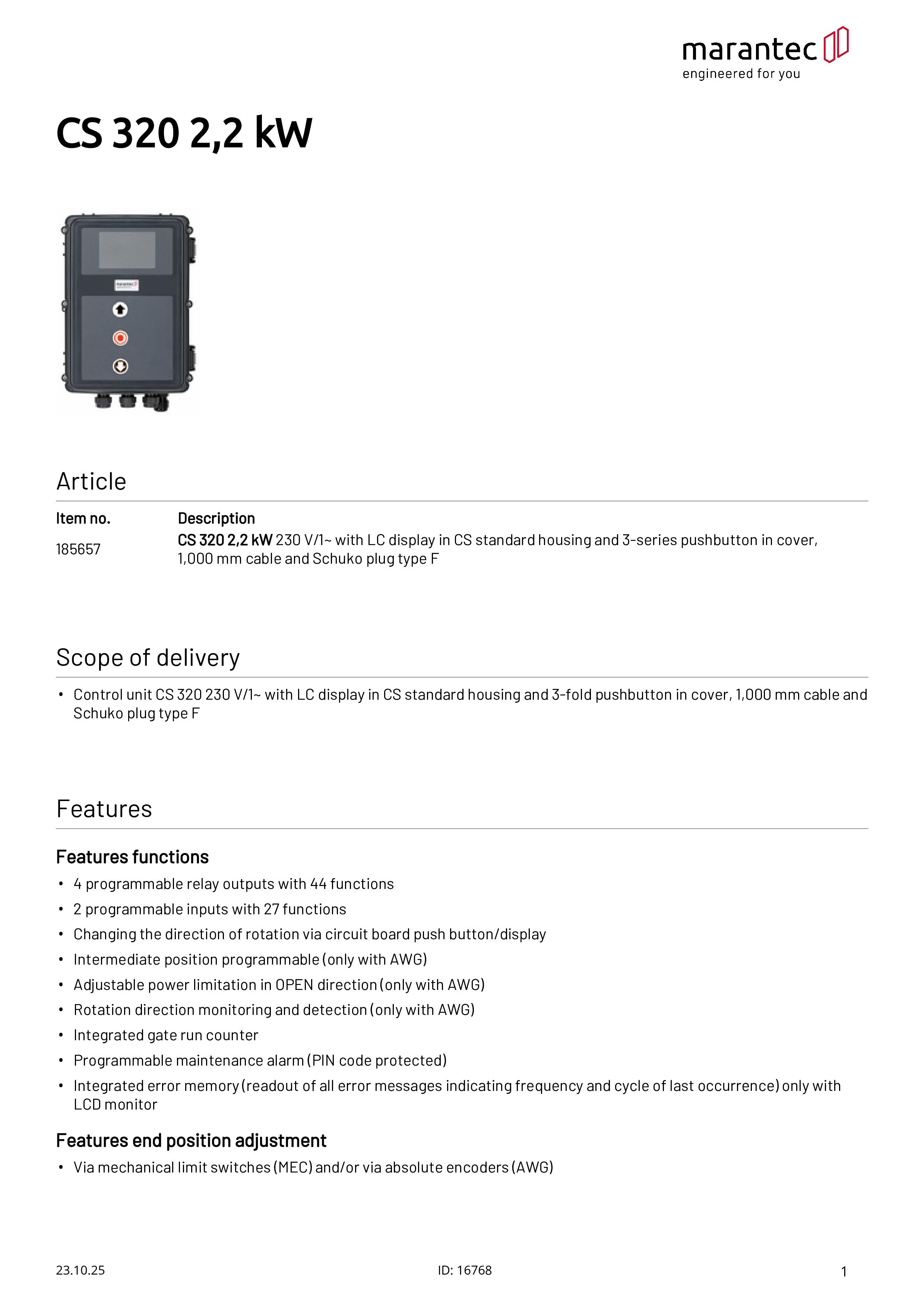

CS 320 2,2 kW
Produktbeschreibende Daten
Gehäusetyp CS-Standard
Schutzart IP65
Displayart LCD
Hauptschalter im Steuerungsdeckel ohne Hauptschalter
Drucktaster im Steuerungsdeckel elektronischer 3-fach Taster CS
Not-Aus im Steuerungsdeckel ohne Not-Aus
Funktionsschalter im Steuerungsdeckel ohne Funktionsschalter
Netzstecker Schuko-Stecker Typ F
Einsatzbereich
Temperatur (min./max.) [°C] -10/45
Leistungsdaten
Betriebsart (Steuerung) Totmann
Elektrische Daten
Bauseitige Absicherung (Netzbetrieb 230 V /1~) [A] 10
Bauseitige Versorgung 230 V/1~/50 Hz
Belastbarkeit Leistung (max.) [kW] 2,2
Schaltstrom (max.) [A] 8
Steuerspannung [V] 24 V-DC
Maße und Gewichte
Maße (BxHxT) [mm] 215x275x190
