GridScan/Pro 1.960 Lichtgitter mit 1,96 m Schutzfeldhöhe, PNP/NPN/OSE

Lichtgitter mit 1,96 m Schutzfeldhöhe, PNP/NPN/OSE, 10 m Synchronisationskabel und 5 m Anschlusskabel Für alle Marantec-Steuerungen und Fremdfabrikate mit OSE- oder PNP-Anschluss. Für Garagentorantriebe und VTA wird Erweiterungsmodul EM 185 zusätzlich benötigt
Artikelnummer
182309
4062435000266
GridScan/Pro 1.960 Lichtgitter mit 1,96 m Schutzfeldhöhe, PNP/NPN/OSE

Lieferumfang:

  • Lichtgitter Sender mit M8-Stecker (4-polig)
  • Lichtgitter Empfänger mit M8-Stecker (4-polig)
  • 5.000 mm Anschlusskabel 6x0,14 mm² AWG 26 mit M8-Stecker (4-polig)
  • 10.000 mm Synchronisationskabel 4x0,14 mm² AWG 26 mit M8-Stecker (4-polig)

Merkmale:

  • Baumustergeprüft
  • Bei Montage eines Geräts jeweils auf der Innen- und Außenseite ist eine Nutzung als E-Einrichtung zur Absicherung des Tores möglich
  • Direkter Einbau in die Zarge des Tores möglich (integrierte Torausblendung)
  • PNP/NPN- und OSE-Schnittstelle in einem Produkt
  • Steckbare Kabelverbindungen vereinfachen die Montage
  • Für Tore mit einer max. Schließgeschwindigkeit von 1,6 m/s und einer max. Öffnungsgeschwindigkeit von 3 m/s
  • Berührungsloser Schutz von Tor, Personen oder Objekten durch Anwesenheitserkennung
GridScan/Pro 1.960
Produktbeschreibende Daten
Anschlussart steckbar
Anzahl Strahlen 19
Schnittstellen OSE PNP
Schutzart IP67
Sicherheitskategorie 2
Einsatzbereich
Temperatur (min./max.) [°C] -40/60
Leistungsdaten
Schutzfeldhöhe (max.) [m] 1,96
Torschließgeschwindigkeit (max.) [m/s] 1,6
Reichweite [m] 10
Elektrische Daten
Betriebsspannung [V] 10-30 V-DC
Leistungsaufnahme [VA/W/kW] 1,2 W
Nennstrom [A] 0,05
Maße und Gewichte
Maße (BxHxT) [mm] 12x1.900x14,5
Technische Daten

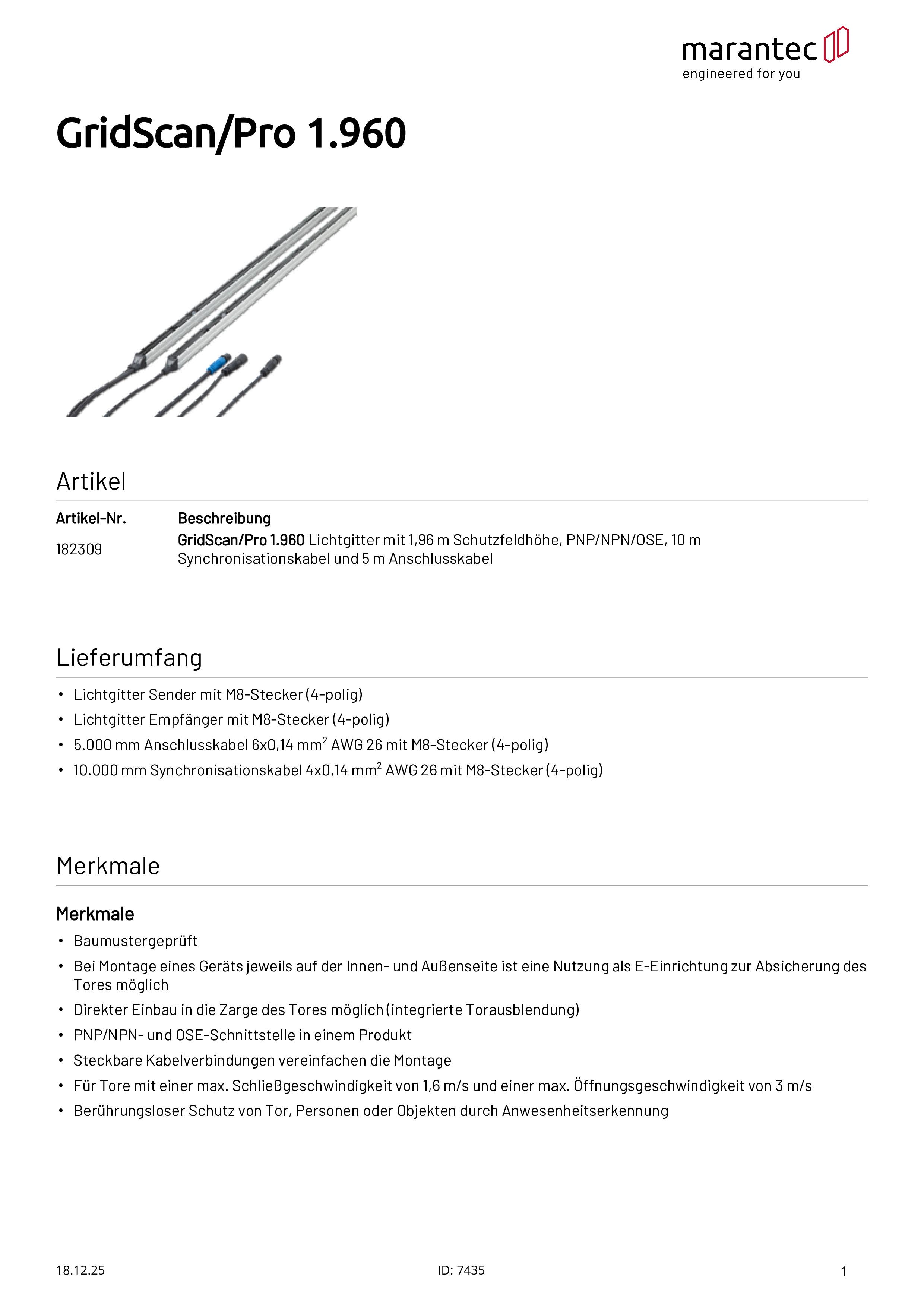

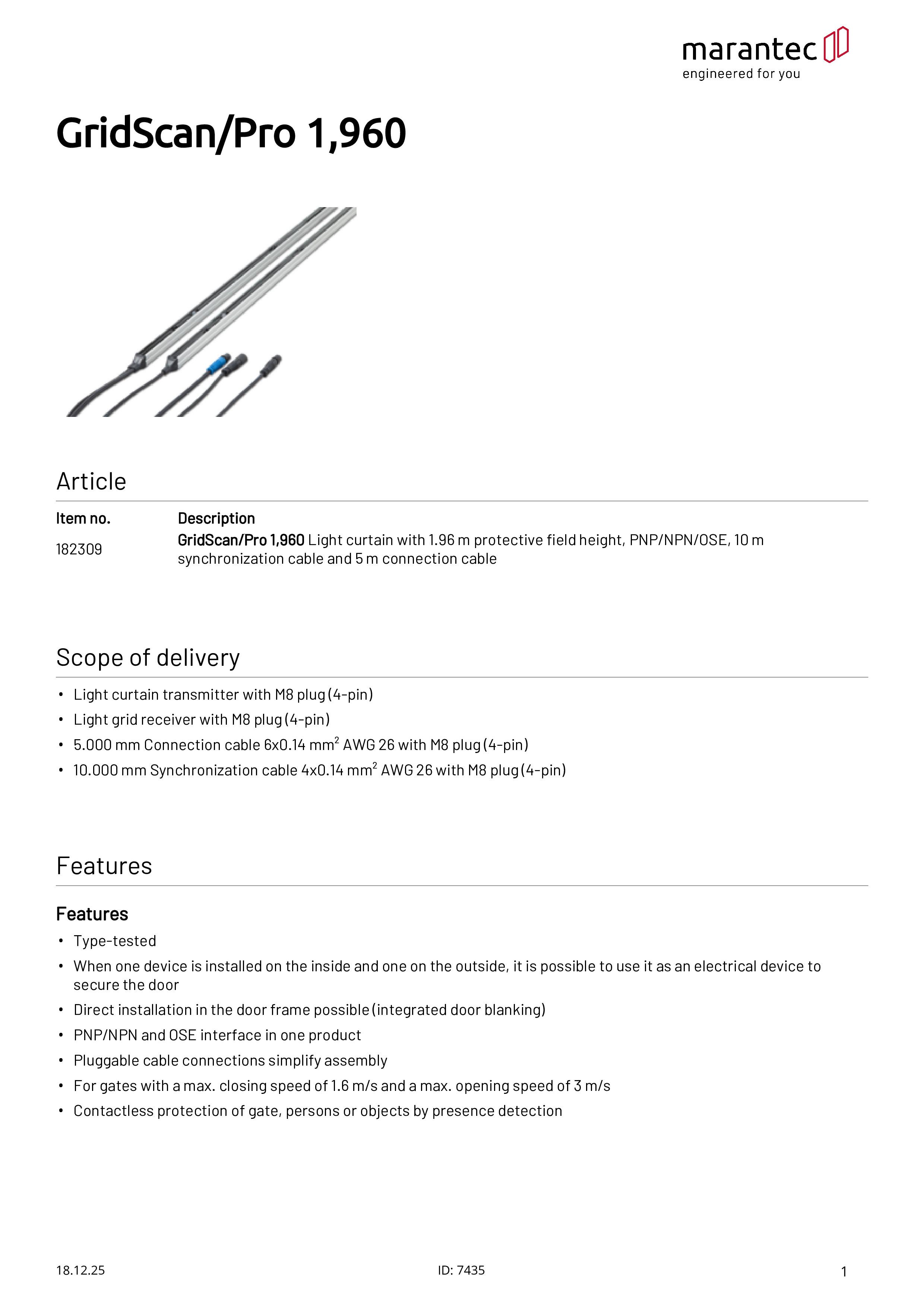

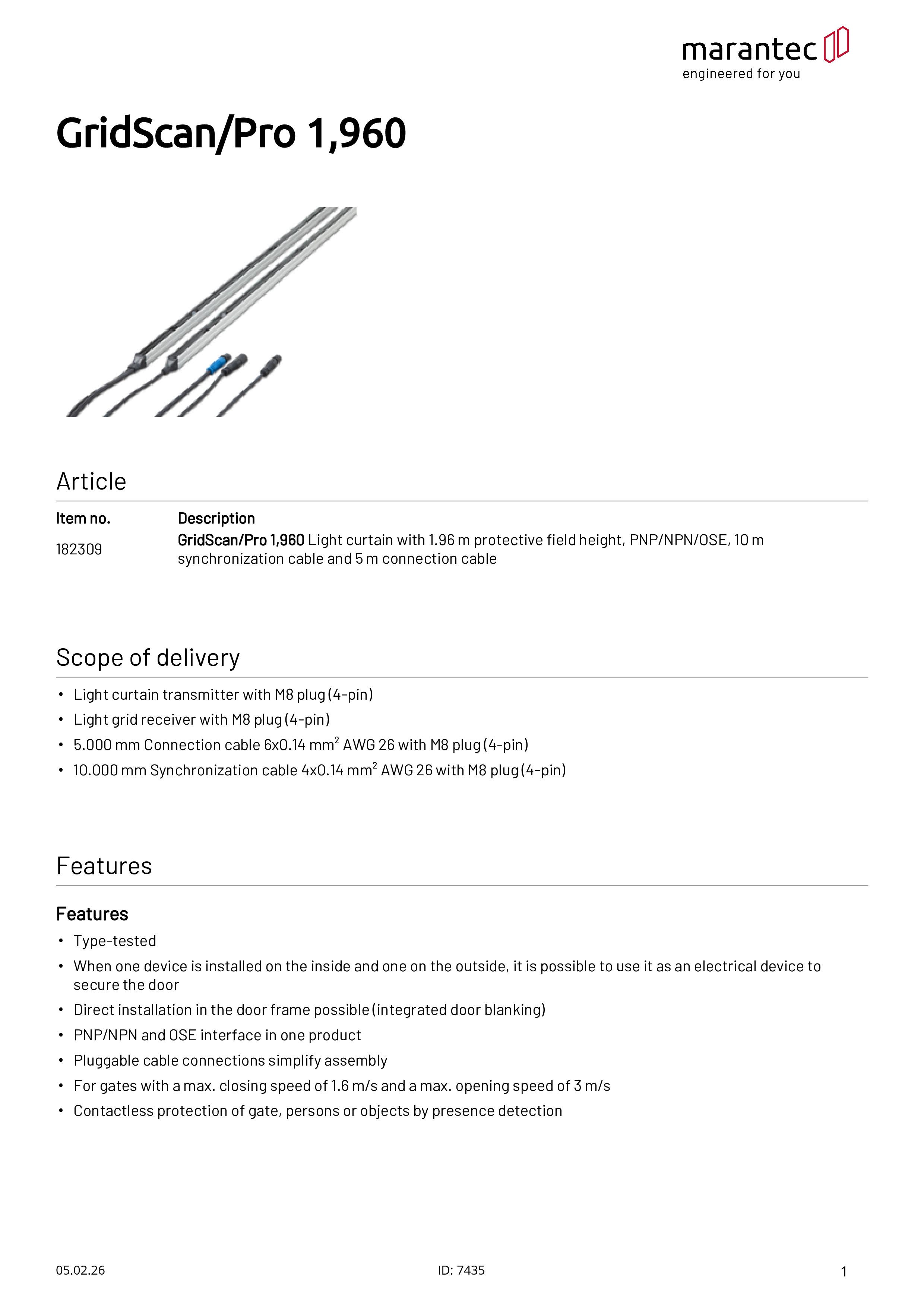

Montageanleitung-GridScan-Pro-EN-2020-02

Dateityp: PDF

Sprache: EN


Veröffentlicht am: 27.02.2020
Betriebsanleitung-GridScan-Pro-Evo-DE-EN-FR-ES-IT-2021-06

Dateityp: PDF

Sprache: DE, EN, FR, ES, IT


Veröffentlicht am: 01.06.2021
Schutzabdeckungs-Set für GridScan/Pro 1.960 mm
Befestigungs-Set mit 90°-Winkeln zur Befestigung eines GridScan/Pro
Befestigungs-Set mit Clips zur Hinterwandmontage eines GridScan/Pro
Anschlusskabel für GridScan/Pro, 10 m
Verlängerungskabel für Synchronisationskabel für GridScan/Pro, 10 m
Verlängerungskabel für Synchronisationskabel für GridScan/Pro, 3 m
Verlängerungskabel für Synchronisationskabel für GridScan/Pro, 5 m
