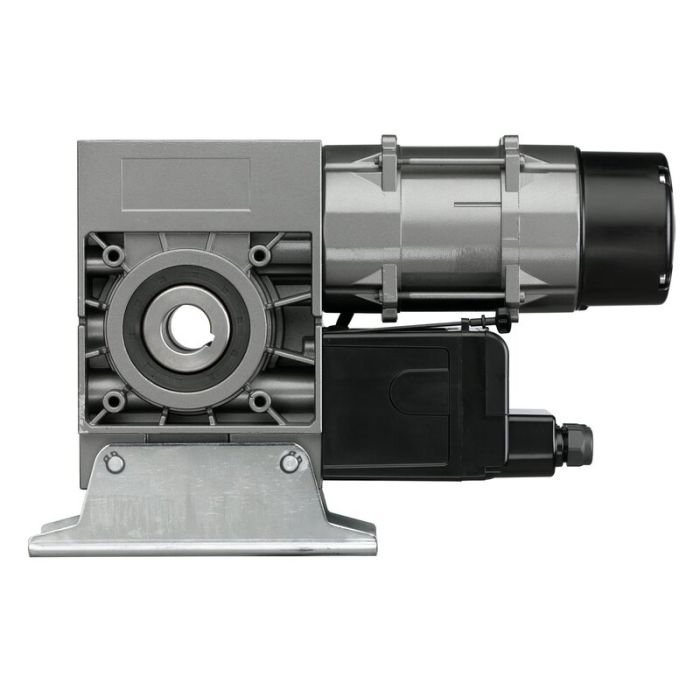

MDF 20-22-12

Die Antriebe der Serie MDF sind für Drehstrom (Dreiphasenwechselstrom) geeignet und bieten mit einer kompletten Baureihe von 100 bis 2000 Nm in diesem Bereich für jede Vor-Ort-Gegebenheit die passende Lösung. Darüber hinaus können Sonderlösungen für individuelle Kundenanforderungen jederzeit flexibel und schnell realisiert werden.
Artikelnummer
P5944
In vielen Varianten erhältlich
MDF 20-22-12

Merkmale:

  • Gerollte Schneckenwelle
  • Notbedienung über Nothandkurbel "KU" (1-seitig) oder "KU-KU" (2-seitig bis 420 Nm & 12 U/min) oder Nothandkette "KE"
  • Einfache Umrüstung von Kurbel auf Kette
  • Integrierte Fangvorrichtung, lage- und drehzahlunabhängig, wartungs- und verschleißfrei, integrierte Dämpfung
  • Pendelfußlagerung
  • Versorgung: 230/400 V/3~/50 Hz
  • Thermoschutz in der Motorwicklung
  • Für Toranlagen mit überdurchschnittlichen Schaltungen ist ein Antrieb mit erhöhter Motor-Einschaltdauer (HD) zu wählen.
  • Steckbare Anschlüsse
  • Endlageneinstellung über elektronischen Absolutwertgeber (AWG) oder mechanische Endschalter (MEC)
  • Ausführung mit externer Steuerung, kombinierbar mit umfangreichem Steuerungsprogramm. Versorgung: 230/400 V/3~, Frequenz: 50/60 Hz, Steuerspannung: 24 V-DC
  • Bei Erhöhung der Abtriebsdrehzahl (Betrieb mit Frequenzumrichter) reduziert sich das Abtriebsdrehmoment. In diesem Fall gilt: Eine Erhöhung der Abtriebsdrehzahl um 10 % verursacht eine Reduzierung des Abtriebsdrehmoments um 5 %.
  • Sonderausführungen wie weitere Spannungen und Frequenzen, unterschiedliche Abtriebsdrehzahlen, höhere Schutzarten und Hohlwellen-Ø auf Anfrage
  • ATEX-Ausführung lieferbar (siehe Kapitel "Antriebe für explosionsgefährdete Bereiche")
  • Für Temperaturbereiche unter -20 °C gibt es geeignetes Öl und eine Elektroheizung auf Anfrage
MDF 20-22-12
Produktbeschreibende Daten
Anschlussart steckbar
Dauerschalldruckpegel (max.) [dB(A)] 70
Endlagensystem Absolutwertgeber Mechanische Endschalter
Fangvorrichtung integriert Ja
Fuß Anbauart Pendelfußlagerung
Getriebe gerollte Schneckenwelle doppelt gelagerte Schneckenwelle
Notbedienung Nothandkurbel (KU) Nothandkurbel motor- und getriebeseitig Nothandkette (KE)
Schutzart IP54
Überlastschutz Thermoschutz 140 °C
Einsatzbereich
Betrieb mit CS 320 FU (Frequenzumrichter 400 V/3~) 1,5 kW
Temperatur (min./max.) [°C] -20/60
Betrieb mit CS 320 FU (Frequenzumrichter 230 V/1~) 1,5 kW
Leistungsdaten
Abtriebsdrehmoment [Nm] 220
Abtriebsdrehzahl [1/min] 12
Fangmoment der Fangvorrichtung (max.) [Nm] 784
Umdrehungen Abtrieb (max.)** 18
Zyklen pro Stunde (max.)* 20
Motorleistung [kW] 0,75
Elektrische Daten
Betriebsspannung [V] 400 V/3~ 230 V/3~
Betriebsspannungsart Drehstrom
Leistungsfaktor cos phi 0,75
Nennfrequenz [Hz] 50
Steuerspannung [V] 24 V-DC
Nennstrom bei 400 V/3~ [A] 2,80
Nennstrom bei 230 V/3~ [A] 4,80
Bauseitige Absicherung (Netzbetrieb 230 V/3~) [A] 16
Bauseitige Absicherung (Netzbetrieb 400 V/3~) [A] 16
Bauseitige Absicherung (FU-Betrieb 400V/3~) [A] 16
Bauseitige Absicherung (FU-Betrieb 230V/1~) [A] 16
Maße und Gewichte
Gewicht [kg] 19
Maß A1 [mm] 145
Maß B - KE [mm] 191
Maß B - KU [mm] 114
Maß C1 [mm] 110
Maß C - KE [mm] 463
Maß C - KU [mm] 421
Wellenaufnahme [mm] 30
Maß A - KE [mm] 300
Maß A - KU [mm] 300
