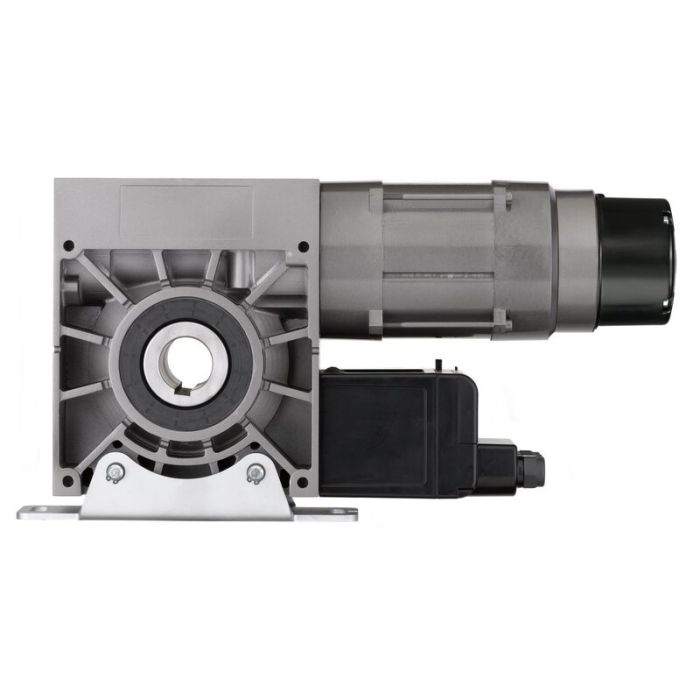

MDF 30-42-12

Die Antriebe der Serie MDF sind für Drehstrom (Dreiphasenwechselstrom) geeignet und bieten mit einer kompletten Baureihe von 100 bis 2000 Nm in diesem Bereich für jede Vor-Ort-Gegebenheit die passende Lösung. Darüber hinaus können Sonderlösungen für individuelle Kundenanforderungen jederzeit flexibel und schnell realisiert werden..
Artikelnummer
P5952
In vielen Varianten erhältlich
MDF 30-42-12

Merkmale:

  • Gerollte Schneckenwelle
  • Notbedienung über Nothandkurbel "KU" (1-seitig) oder "KU-KU" (2-seitig bis 420 Nm & 12 U/min) oder Nothandkette "KE"
  • Einfache Umrüstung von Kurbel auf Kette
  • Integrierte Fangvorrichtung, lage- und drehzahlunabhängig, wartungs- und verschleißfrei, integrierte Dämpfung
  • Pendelfußlagerung
  • Versorgung: 230/400 V/3~/50 Hz
  • Thermoschutz in der Motorwicklung
  • Für Toranlagen mit überdurchschnittlichen Schaltungen ist ein Antrieb mit erhöhter Motor-Einschaltdauer (HD) zu wählen.
  • Steckbare Anschlüsse
  • Endlageneinstellung über elektronischen Absolutwertgeber (AWG) oder mechanische Endschalter (MEC)
  • Ausführung mit externer Steuerung, kombinierbar mit umfangreichem Steuerungsprogramm. Versorgung: 230/400 V/3~, Frequenz: 50/60 Hz, Steuerspannung: 24 V-DC
  • Bei Erhöhung der Abtriebsdrehzahl (Betrieb mit Frequenzumrichter) reduziert sich das Abtriebsdrehmoment. In diesem Fall gilt: Eine Erhöhung der Abtriebsdrehzahl um 10 % verursacht eine Reduzierung des Abtriebsdrehmoments um 5 %.
  • Sonderausführungen wie weitere Spannungen und Frequenzen, unterschiedliche Abtriebsdrehzahlen, höhere Schutzarten und Hohlwellen-Ø auf Anfrage
  • ATEX-Ausführung lieferbar (siehe Kapitel "Antriebe für explosionsgefährdete Bereiche")
  • Für Temperaturbereiche unter -20 °C gibt es geeignetes Öl und eine Elektroheizung auf Anfrage
MDF 30-42-12
Produktbeschreibende Daten
Anschlussart steckbar
Dauerschalldruckpegel (max.) [dB(A)] 70
Endlagensystem Absolutwertgeber Mechanische Endschalter
Fangvorrichtung integriert Ja
Fuß Anbauart Pendelfußlagerung
Getriebe gerollte Schneckenwelle doppelt gelagerte Schneckenwelle
Notbedienung Nothandkurbel (KU) Nothandkette (KE) Nothandkurbel motor- und getriebeseitig
Schutzart IP54
Überlastschutz Thermoschutz 140 °C
Einsatzbereich
Betrieb mit CS 320 FU (Frequenzumrichter 400 V/3~) 2,2 kW
Temperatur (min./max.) [°C] -20/60
Betrieb mit CS 320 FU (Frequenzumrichter 230 V/1~) –
Leistungsdaten
Abtriebsdrehmoment [Nm] 420
Abtriebsdrehzahl [1/min] 12
Fangmoment der Fangvorrichtung (max.) [Nm] 2.680
Umdrehungen Abtrieb (max.)** 18
Zyklen pro Stunde (max.)* 20
Motorleistung [kW] 1,1
Elektrische Daten
Betriebsspannung [V] 400 V/3~ 230 V/3~
Betriebsspannungsart Drehstrom
Leistungsfaktor cos phi 0,58
Nennfrequenz [Hz] 50
Steuerspannung [V] 24 V-DC
Nennstrom bei 400 V/3~ [A] 5,10
Nennstrom bei 230 V/3~ [A] 8,80
Bauseitige Absicherung (Netzbetrieb 230 V/3~) [A] 16
Bauseitige Absicherung (Netzbetrieb 400 V/3~) [A] 16
Bauseitige Absicherung (FU-Betrieb 400V/3~) [A] 16
Maße und Gewichte
Gewicht [kg] 27
Maß A1 [mm] 145
Maß B - KE [mm] 191
Maß B - KU [mm] 122
Maß C1 [mm] 130
Maß C - KE [mm] 596
Maß C - KU [mm] 507
Wellenaufnahme [mm] 40
Maß A - KE [mm] 322
Maß A - KU [mm] 287

* Die angegebenen Werte wurden für eine gleichmäßige Verteilung der Zyklen ermittelt.Ein Zyklus besteht aus zwei Fahrten (Öffnung und Schließung) und hat eine Auslenkung von 10 Umdrehungen der Abtriebswelle je Richtung. Bei einer Umgebungstemperatur zwischen 40°C und 60°C ist eine Reduktion der maximalen Zyklen pro Stunde um 50 % zu berücksichtigen.

** Bei vertikal bewegten Toren und Rolltoren kann eine Reduktion der angegebenen Zugkraft um weitere 20 % erforderlich sein. Mögliche Gründe hierfür sind z. B. zusätzliche Dichtungen, doppelwandige Profile oder ein ungünstiges Wickelverhältnis, bei dem die Torhöhe die Torbreite überschreitet. Darüber hinaus ist zu beachten, dass das größte Drehmoment bei Verwendung dicker oder hoher Profile erst nach ein bis zwei Umdrehungen auftritt.

*** Alternative Endschalterübersetzungen gibt es auf Anfrage.
