MDF 30-42-12 KU 400 V/3 ~ AWG 40,0 IP54 – CS320 – 5,0 m

Lieferumfang:

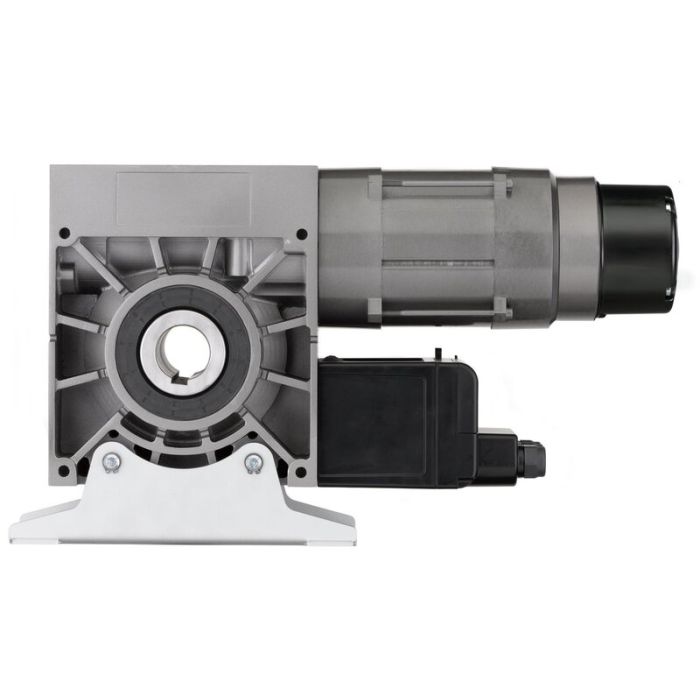

• Antrieb MDF 30-42-12 KU 400 V/3~ AWG 40,0 mm
• Steuerung CS 320 400 V/3~ im CS-Standardgehäuse mit 3-fach-Taster und LC-Display, Anschlusskabel mit CEE-Stecker 5-polig rot
• Kabelsatz mit Anschlussklemmen und Kabeldurchführungen in Steuerung und Antrieb, 5.000 mm
• Spiralkabel 5x0,25 mm² mit Haltewinkel, Kabelverschraubungen, Anschlussklemmen für die Steuerung und Stecker für die Torblattanschlussdose, 1.600 mm ungewendelt/800-3.200 mm Wendellänge
• Torblatt-Anschlussdose mit Platine, Öffnung für Spiralkabel und 4 Kabeleinführungen
• F-Lichtschranke Sender 10.500 mm/Empfänger 1.000 mm mit 2 F-Distanzhülsen 11/22 mm
• Notkurbel Standard 200 mm

Antrieb – Merkmale:

• Gerollte Schneckenwelle
• Notbedienung über Nothandkurbel "KU" (1-seitig) oder "KU-KU" (2-seitig bis 420 Nm & 12 U/min) oder Nothandkette "KE"
• Einfache Umrüstung von Kurbel auf Kette
• Integrierte Fangvorrichtung, lage- und drehzahlunabhängig, wartungs- und verschleißfrei, integrierte Dämpfung
• Pendelfußlagerung
• Versorgung: 230/400 V/3~/50 Hz
• Thermoschutz in der Motorwicklung
• Für Toranlagen mit überdurchschnittlichen Schaltungen ist ein Antrieb mit erhöhter Motor-Einschaltdauer (HD) zu wählen.
• Steckbare Anschlüsse
• Endlageneinstellung über elektronischen Absolutwertgeber (AWG) oder mechanische Endschalter (MEC)
• Ausführung mit externer Steuerung, kombinierbar mit umfangreichem Steuerungsprogramm. Versorgung: 230/400 V/3~, Frequenz: 50/60 Hz, Steuerspannung: 24 V-DC
• Bei Erhöhung der Abtriebsdrehzahl (Betrieb mit Frequenzumrichter) reduziert sich das Abtriebsdrehmoment. In diesem Fall gilt: Eine Erhöhung der Abtriebsdrehzahl um 10 % verursacht eine Reduzierung des Abtriebsdrehmoments um 5 %.
• Sonderausführungen wie weitere Spannungen und Frequenzen, unterschiedliche Abtriebsdrehzahlen, höhere Schutzarten und Hohlwellen-Ø auf Anfrage
• ATEX-Ausführung lieferbar (siehe Kapitel "Antriebe für explosionsgefährdete Bereiche")
• Für Temperaturbereiche unter -20 °C gibt es geeignetes Öl und eine Elektroheizung auf Anfrage

Steuerung – Funktionen:

• 4 programmierbare Relaisausgänge mit 44 Funktionen
• 2 programmierbare Eingänge mit 27 Funktionen
• Änderung der Drehrichtung über Platinentaster/Display
• Zwischenstellung programmierbar (nur mit AWG)
• Einstellbare Kraftbegrenzung in AUF-Richtung (nur mit AWG)
• Drehrichtungsüberwachung und -erkennung (nur mit AWG)
• Integrierter Torlaufzähler
• Programmierbarer Wartungsalarm (PIN-Code-geschützt)
• Integrierter Fehlerspeicher (Auslesen aller Fehlermeldungen unter Angabe von Häufigkeit und Zyklus des letzten Auftretens) nur mit LCD-Monitor

Steuerung – Endlageneinstellung:

• Über mechanische Endschalter (MEC) und/oder über Absolutwertgeber (AWG)
• Einstellung über Platinentaster oder steckbaren LCD-Monitor

Steuerung – Bedienung:

• Platinentaster und LEDs zur Statusmeldung (Standard)
• Steckbares LC-Display mit Klartextanzeige
• 3-Tasten-Navigation/Zustands- und Diagnosemeldungen

Steuerung – Aufbau und Anschluss:

• Umschaltbarer Transformator von 230 V/1~/3~ auf 400 V/3~
• Kurzschlussfeste Kleinspannung
• Beleuchtete Deckeltastatur (Nachtbeleuchtung)
• Gehäuseschutz für Leiterplatte
• Einstellbare, vormontierte Wandhalter
• Anschluss für Elemente des Sicherheitskreises
• Anschluss für Schließkantensicherung (Opto, 8,2 kOhm, Druckwellenleiste oder voreilende Lichtschranke) in ZU-Richtung
• Anschluss für Schließkantensicherung (8,2 kOhm und Opto) in AUF-Richtung
• Anschluss für 2 Lichtschranken (2-Draht, Relais, NPN, PNP) mit/ohne Testung
• Anschluss für Schlupftür- und Schlaffseilschalter PL c Kat. 2 (8,2 kOhm) mit Testung nach EN 12453:2017
• Anschluss für 2 Lichtgittersysteme mit/ohne Testung
• Anschluss für Radarpräsenzmelder
• Schnittstelle zum Anschluss eines Frequenzumrichters
• Schnittstelle zum Anschluss von Erweiterungsmodulen
• Steckplätze für Funkmodul und Wochenzeitschaltuhr
• Steckplatz für 2-Kanal Funk-Übertragungssystem zur drahtlosen Signalübertragung von Schließkantensystem und/oder Sicherheitskreis
• Ansteuerung der Magnetbremse über Relaisausgang
• Für Antriebe mit extern geschalteter Bremse wird zusätzlich ein Bremsüberwachungsmodul eingebaut (BWM1)
• Versorgung für externe Geräte (24 V-DC/500 mA und 230 V-AC/1 A)

Steuerung – Optional:

• LCD-Monitor mit Klartextanzeige
• MS-Bus Erweiterungsmodul Gegenverkehrsteuerung
• MS-Bus Erweiterungsmodul Einzugssicherung
• Integrierter Hauptschalter
• Individuelle Deckelfolien
• Steuerung im Stahlschrank
• Über MS-BUS ist eine zweite CS 320 in DUO-Funktion koppelbar
