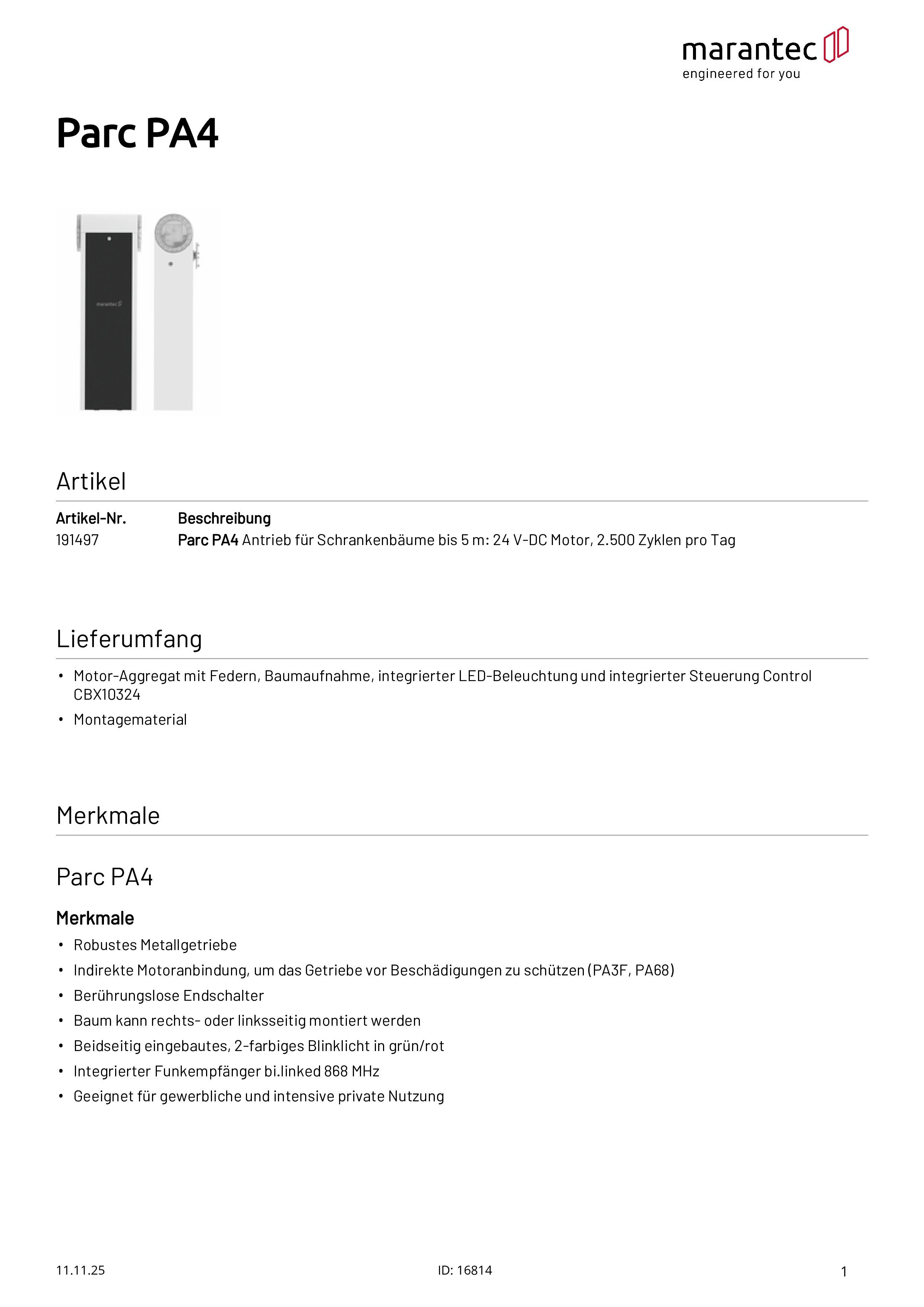

Parc PA4 Schrankenbäume bis 5 m, 24 V-DC Motor, 2.500 Zyklen pro Tag

Speditionsartikel

Antrieb für Schrankenbäume bis 5 m: 24 V-DC Motor, 2.500 Zyklen pro Tag.

Artikelnummer

191497

EAN Code

4062434019535

Vorgänger

178414

Preise sind erst nach Login sichtbar.

Parc PA4 Schrankenbäume bis 5 m, 24 V-DC Motor, 2.500 Zyklen pro Tag

Lieferumfang:

Motor-Aggregat mit Federn, Baumaufnahme, integrierter LED-Beleuchtung und integrierter Steuerung Control CBX10324
Montagematerial

Antrieb – Merkmale:

Robustes Metallgetriebe
Indirekte Motoranbindung, um das Getriebe vor Beschädigungen zu schützen (PA3F, PA68)
Berührungslose Endschalter
Baum kann rechts- oder linksseitig montiert werden
Beidseitig eingebautes, 2-farbiges Blinklicht in grün/rot
Integrierter Funkempfänger bi.linked 868 MHz
Geeignet für gewerbliche und intensive private Nutzung

Steuerung – Funktionen:

Stromabhängige Hinderniserkennung mit Reversierung
Soft-Start/Soft-Stopp/Soft-Lauf
Automatische Zulauffunktion
Toraufzeit und Vorwarnzeit getrennt programmierbar
Beleuchtungsdauer programmierbar und über Funk schaltbar
Teilöffnung programmierbar
Laufgeschwindigkeit AUF und ZU getrennt programmierbar
Soft-Lauf-Position AUF und ZU getrennt programmierbar
Soft-Lauf-Geschwindigkeit AUF und ZU getrennt programmierbar
Zyklenzähler
Wartungsintervall programmierbar
Fehlersignalisierung
Einfache Reset-Funktion (Komplett-Reset)

Steuerung – Bedienung:

Gleiche Programmierlogik für alle Steuerungen - CBX102B, CBX10224 und CBX20224
2 Menüs: einfach und erweitert – für eine einfache Programmierung, aber individuell anpassbare Installation
Programmierung und Zustandsmeldung über LED-Anzeige

Steuerung – Aufbau und Anschluss:

Integrierter Funkempfänger bi.linked 868 MHz
Anschluss (konventionell) für Taster
Anschluss (konventionell) für 4-Draht-Lichtschranke AUF und ZU
Anschluss (konventionell) für Haltkreis
Anschluss (konventionell) für 8,2 kOhm-Kontaktleiste
Anschluss (konventionell) für 24 V-DC Signalleuchte
Anschluss (konventionell) für 12 V-AC Elektroschloss
Anschluss für Battery-Backup
Ausgang 24 V-DC, max. 250 mA

Parc PA4

Produktbeschreibende Daten

Anschlussart konventionell

Dauerschalldruckpegel (max.) [dB(A)] 70

Encoder Ja

Schutzart IP54

Einsatzbereich

Baumlänge (max.) [m] 5

Temperatur (min./max.) [°C] -20/55

Leistungsdaten

Abtriebsdrehmoment [Nm] 200

Betriebsart (Einschaltdauer) S2 - 8 min

Zyklen pro Tag (max.) 2.500

Motorleistung [kW] 0,04

Öffnungszeit (min.) [s] 3,5

Elektrische Daten

Betriebsspannung [V] 24 V-DC

Betriebsspannungsart Gleichstrom

Motorspannung [V] 24 V-DC

Maße und Gewichte

Gewicht [kg] 47

Maße (BxHxT) [mm] 220x1.110x360

* Die angegebenen Werte wurden für eine gleichmäßige Verteilung der Zyklen ermittelt.Ein Zyklus besteht aus zwei Fahrten (Öffnung und Schließung) und hat eine Auslenkung von 10 Umdrehungen der Abtriebswelle je Richtung. Bei einer Umgebungstemperatur zwischen 40°C und 60°C ist eine Reduktion der maximalen Zyklen pro Stunde um 50 % zu berücksichtigen.

** Bei vertikal bewegten Toren und Rolltoren kann eine Reduktion der angegebenen Zugkraft um weitere 20 % erforderlich sein. Mögliche Gründe hierfür sind z. B. zusätzliche Dichtungen, doppelwandige Profile oder ein ungünstiges Wickelverhältnis, bei dem die Torhöhe die Torbreite überschreitet. Darüber hinaus ist zu beachten, dass das größte Drehmoment bei Verwendung dicker oder hoher Profile erst nach ein bis zwei Umdrehungen auftritt.

*** Alternative Endschalterübersetzungen gibt es auf Anfrage.

CBX10324

Produktbeschreibende Daten

Funkfrequenz 868 MHz

Funktechnologie bi.linked

Schutzart IP00

Schutzklasse I

Einsatzbereich

Temperatur (min./max.) [°C] -20/55

Elektrische Daten

Bauseitige Versorgung 230 V/1~/50 Hz 230 V/1~/60 Hz

Belastbarkeit Leistung (max.) [kW] 0,15
