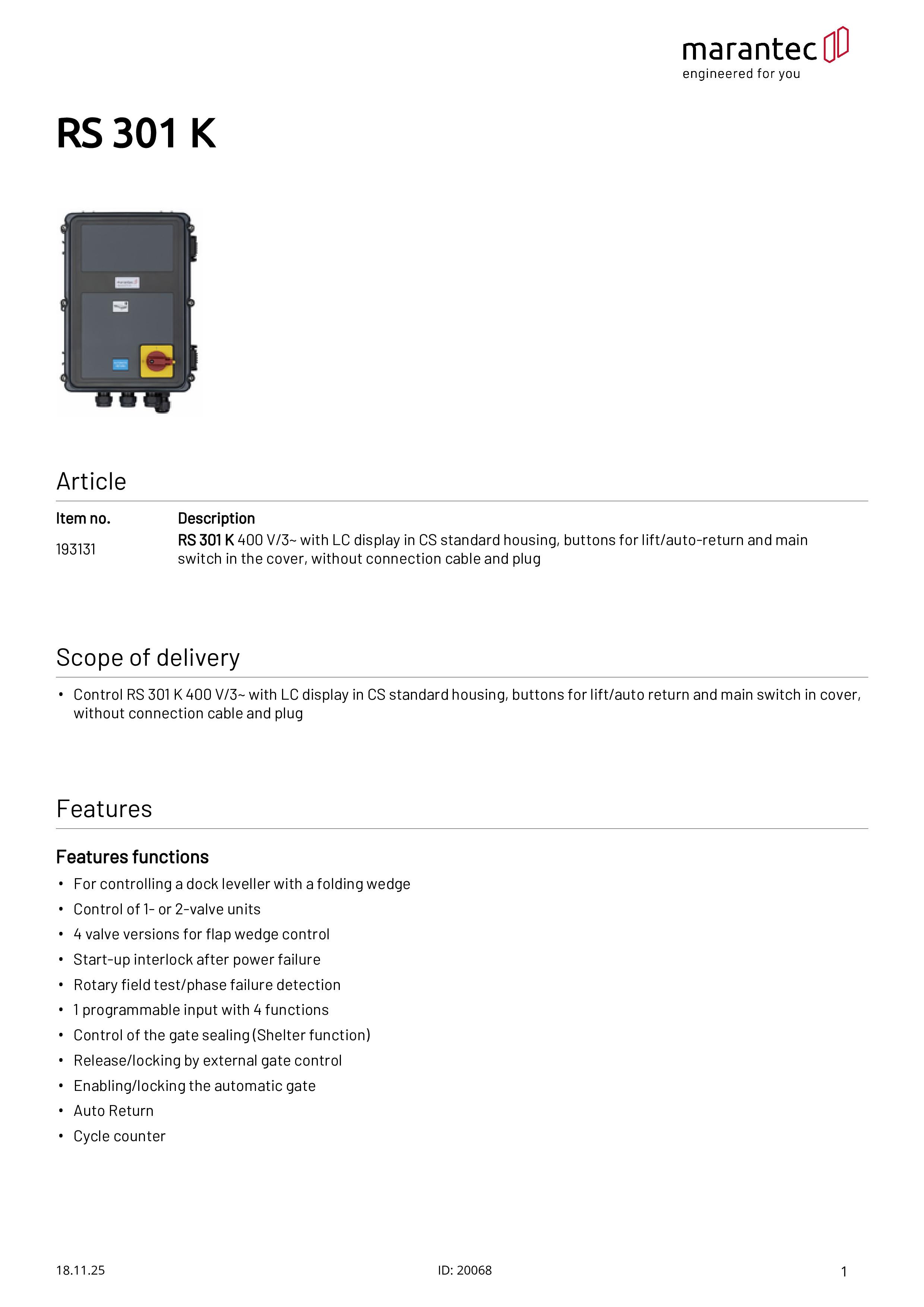

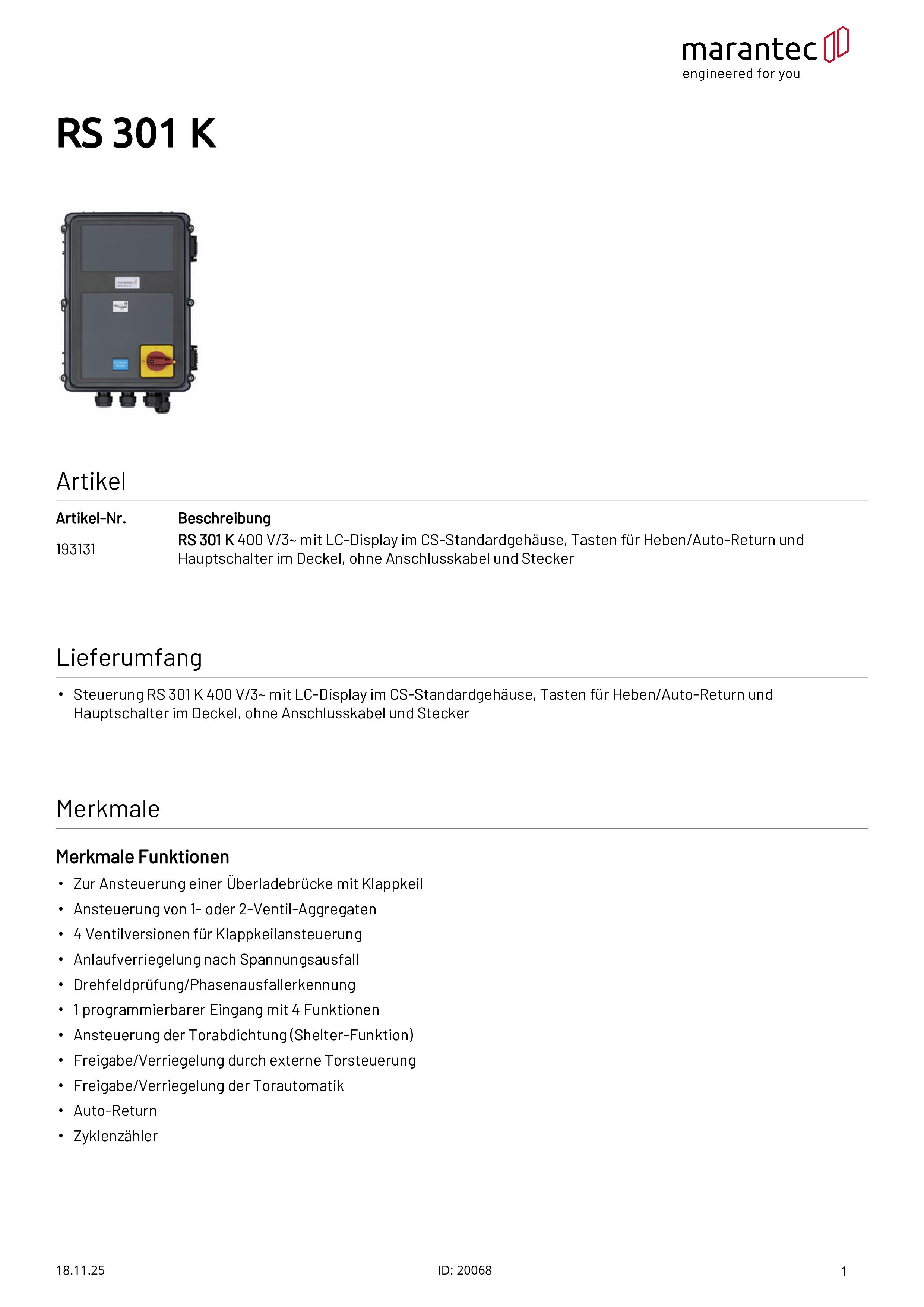

RS 301 K Rampensteuerung für Klappkeilbrücken

400 V/3~ mit LC-Display im CS-Standardgehäuse, Tasten für Heben/Auto-Return und Hauptschalter im Deckel, ohne Anschlusskabel und Stecker
Artikelnummer
193131
RS 301 K Rampensteuerung für Klappkeilbrücken

Lieferumfang:

  • Steuerung RS 301 K 400 V/3~ mit LC-Display im CS-Standardgehäuse, Tasten für Heben/Auto-Return und Hauptschalter im Deckel, ohne Anschlusskabel und Stecker

Funktionen:

  • Zur Ansteuerung einer Überladebrücke mit Klappkeil
  • Ansteuerung von 1- oder 2-Ventil-Aggregaten
  • 4 Ventilversionen für Klappkeilansteuerung
  • Anlaufverriegelung nach Spannungsausfall
  • Drehfeldprüfung/Phasenausfallerkennung
  • 1 programmierbarer Eingang mit 4 Funktionen
  • Ansteuerung der Torabdichtung (Shelter-Funktion)
  • Freigabe/Verriegelung durch externe Torsteuerung
  • Freigabe/Verriegelung der Torautomatik
  • Auto-Return
  • Zyklenzähler

Bedienung:

  • 1 Richtungstaste
  • Auto-Return-Taste
  • Steckbares LC-Display mit Klartextanzeige
  • Zustands– und Diagnosemeldungen

Aufbau und Anschluss:

  • Integrierter Hauptschalter
  • Integrierte Sicherungen für das Hydraulikaggregat (Standard: 4 A, auf Wunsch 6,3 A)
  • Kurzschlussfeste Kleinspannung
  • Versorgung für externe Geräte (24 V-DC/2.500 mA)
  • Anschluss von Innen- und Außenampeln
  • Anschluss von Radkeil und Anfahrsensor
  • Anschluss von Verladeleuchte oder Signalhorn
  • Anschluss für Not-Aus
  • Anschluss zur Verriegelung der Überladebrücke
  • Anschluss zur Verriegelung der Toranlage
  • Alle Anschlüsse sind steckbar
  • Niedriger Gehäuseboden
  • Integrierte Deckelscharniere
  • Einstellbare, vormontierte Wandhalter
  • Kabeltunnel für Anschlussleitungen
RS 301 K
Produktbeschreibende Daten
Gehäusetyp CS-Standard
Schutzart IP65
Displayart LCD
Hauptschalter im Steuerungsdeckel Hauptschalter 4-polig
Drucktaster im Steuerungsdeckel Heben Auto-Return
Not-Aus im Steuerungsdeckel ohne Not-Aus
Funktionsschalter im Steuerungsdeckel ohne Funktionsschalter
Netzstecker ohne Netzstecker
Einsatzbereich
Temperatur (min./max.) [°C] -10/55
Leistungsdaten
Betriebsart (Steuerung) Totmann
Elektrische Daten
Ausgangsstrom [A] 6,3
Bauseitige Absicherung (Netzbetrieb 230 V /1~) [A] 10
Bauseitige Versorgung 180-440 V/3~/N/PE/50/60 Hz
Belastbarkeit Leistung (max.) [kW] 2,2
Schaltstrom (max.) [A] 6,3
Stromaufnahme pro Ventil (max.) [A] 0,6
Netzfrequenz [Hz] 50/60
Steuerspannung [V] 24 V-DC
Maße und Gewichte
Gewicht [kg] 0,0025
Maße (BxHxT) [mm] 215x275x190
