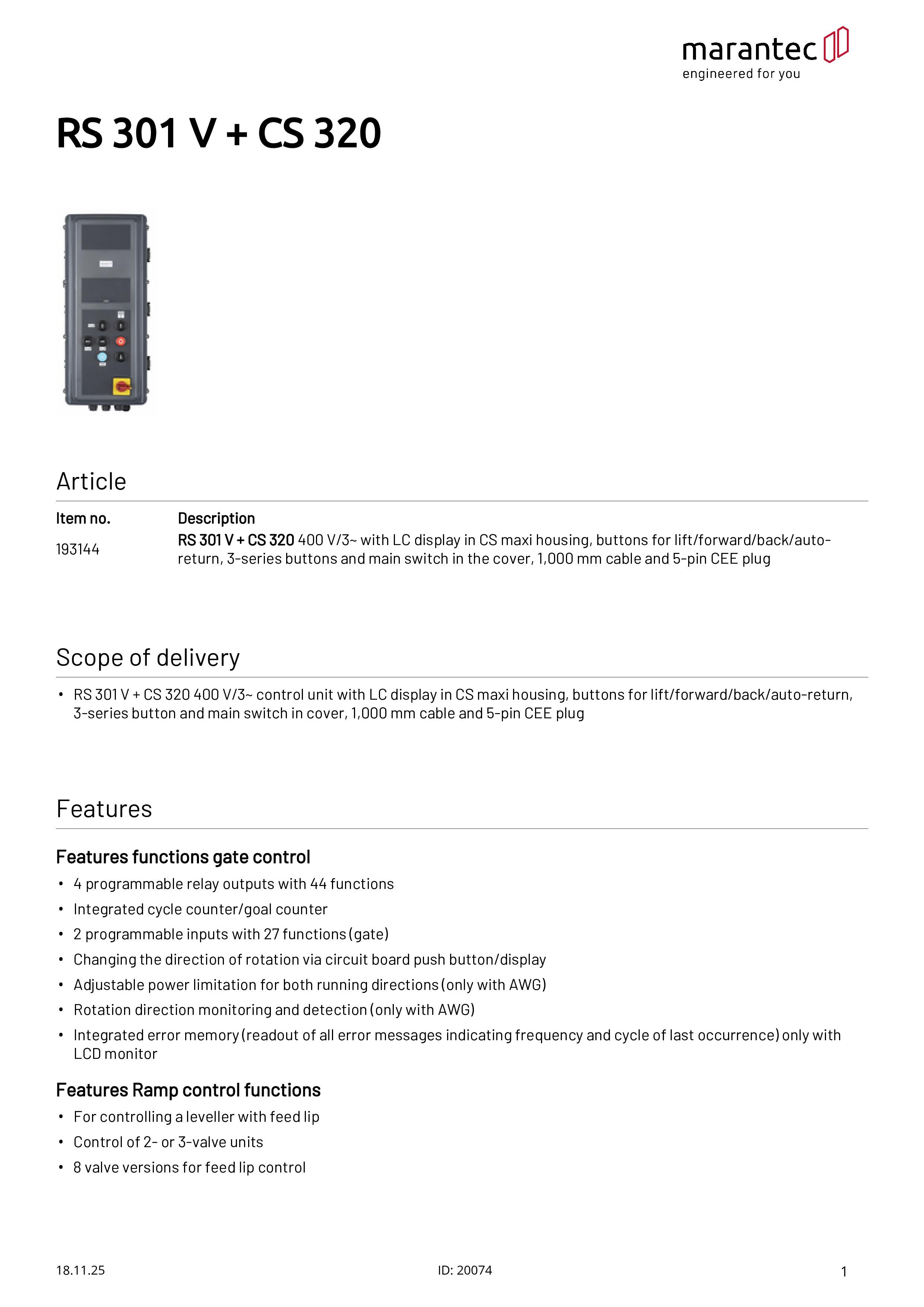

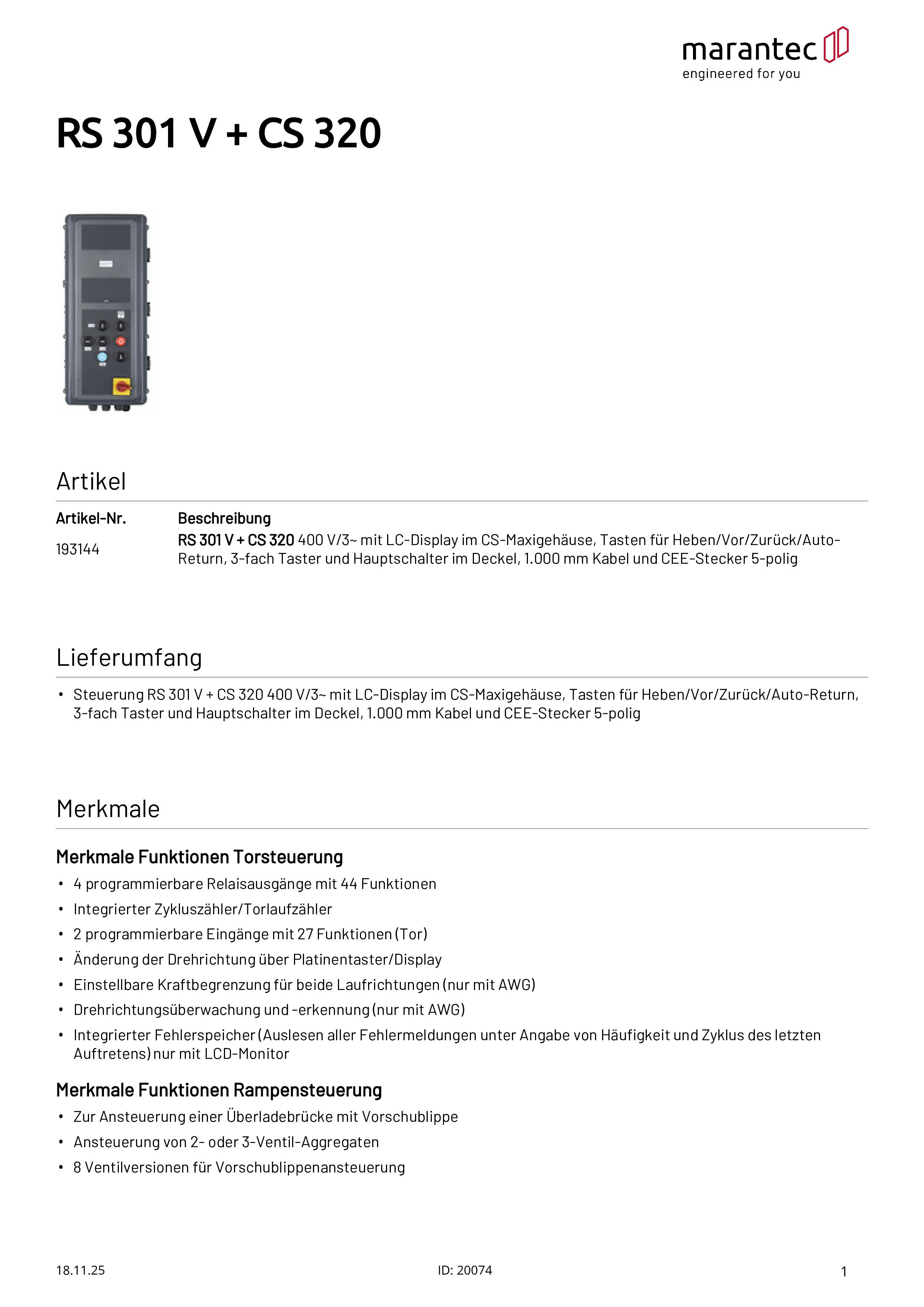

RS 301 V + CS320 für Überladebrücken mit Vorschublippe

400 V/3~ mit LC-Display im CS-Maxigehäuse, Tasten für Heben/Vor/Zurück/Auto-Return, 3-fach Taster und Hauptschalter im Deckel, 1.000 mm Kabel und CEE-Stecker 5-polig
Artikelnummer
193144
RS 301 V + CS320 für Überladebrücken mit Vorschublippe

Lieferumfang:

  • Steuerung RS 301 V + CS 320 400 V/3~ mit LC-Display im CS-Maxigehäuse, Tasten für Heben/Vor/Zurück/Auto-Return, 3-fach Taster und Hauptschalter im Deckel, 1.000 mm Kabel und CEE-Stecker 5-polig

Torsteuerung – Funktionen:

  • 4 programmierbare Relaisausgänge mit 44 Funktionen
  • Integrierter Zykluszähler/Torlaufzähler
  • 2 programmierbare Eingänge mit 27 Funktionen (Tor)
  • Änderung der Drehrichtung über Platinentaster/Display
  • Einstellbare Kraftbegrenzung für beide Laufrichtungen (nur mit AWG)
  • Drehrichtungsüberwachung und -erkennung (nur mit AWG)
  • Integrierter Fehlerspeicher (Auslesen aller Fehlermeldungen unter Angabe von Häufigkeit und Zyklus des letzten Auftretens) nur mit LCD-Monitor

Rampensteuerung – Funktionen:

  • Zur Ansteuerung einer Überladebrücke mit Vorschublippe
  • Ansteuerung von 2- oder 3-Ventil-Aggregaten
  • 8 Ventilversionen für Vorschublippenansteuerung
  • Anlaufverriegelung nach Spannungsausfall
  • Drehfeldprüfung/Phasenausfallerkennung
  • 1 programmierbarer Eingang mit 4 Funktionen (Brücke)
  • Ansteuerung der Torabdichtung (Shelter-Funktion)
  • Freigabe/Verriegelung der Torautomatik
  • Freigabe/Verriegelung durch externe Torsteuerung
  • Auto-Return

Endlageneinstellung:

  • Über mechanische Endschalter (MEC) und/oder über Absolutwertgeber (AWG)
  • Einstellung über Platinentaster oder steckbaren LCD-Monitor

Bedienung:

  • 3 Richtungstasten
  • 3-fach Taster Torsteuerung
  • Auto-Return-Taste
  • Steckbares LC-Display mit Klartextanzeige
  • 3-Tasten-Navigation/Zustands- und Diagnosemeldungen

Aufbau und Anschluss:

  • Integrierter Hauptschalter
  • Integrierte Sicherungen für das Hydraulikaggregat (Standard: 4 A, auf Wunsch 6,3 A)
  • Umschaltbarer Transformator von 230 V/1~/3~ auf 400 V/3~
  • Versorgung für externe Geräte RS 300, CS 320
  • Kurzschlussfeste Kleinspannung
  • Anschluss von Innen- und Außenampeln
  • Anschluss von Radkeil und Anfahrsensor
  • Anschluss von Verladeleuchte oder Signalhorn
  • Anschluss zur Verriegelung der Überladebrücke
  • Anschluss zur Verriegelung der Toranlage
  • Anschluss für Elemente des Sicherheitskreises
  • Anschluss für Schließkantensicherung (Opto, 8,2 kOhm, Druckwellenleiste oder voreilende Lichtschranke) in ZU-Richtung

Optional:

  • Taste zur Zwangsabsenkung
  • Steuerung im Stahlschrank
RS 301 V + CS 320
Produktbeschreibende Daten
Gehäusetyp CS-Maxi
Schutzart IP65
Displayart LCD
Hauptschalter im Steuerungsdeckel Hauptschalter 4-polig
Drucktaster im Steuerungsdeckel elektronischer 3-fach Taster CS Heben Vor Zurück Auto-Return
Not-Aus im Steuerungsdeckel ohne Not-Aus
Funktionsschalter im Steuerungsdeckel ohne Funktionsschalter
Netzstecker CEE-Stecker 5-polig rot
Einsatzbereich
Temperatur (min./max.) [°C] -10/45
Leistungsdaten
Betriebsart (Steuerung) Totmann
Elektrische Daten
Bauseitige Versorgung 180-440 V/3~/N/PE/50/60 Hz
Stromaufnahme pro Ventil (max.) [A] 0,8
Netzfrequenz [Hz] 50/60
Steuerspannung [V] 24 V-DC
Schaltstrom Torsteuerung (max.) [A] 8
Schaltstrom Rampensteuerung (max.) [A] 6,3
Belastbarkeit Leistung Torsteuerung (max.) [kW] 2,2
Belastbarkeit Leistung Rampensteuerung (max.) [kW] 2,2
Maße und Gewichte
Maße (BxHxT) [mm] 260x550x245
