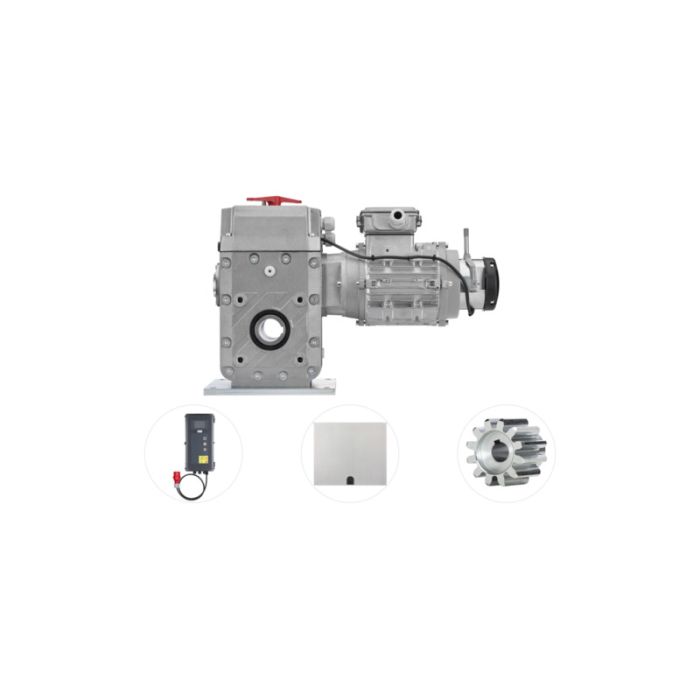

Lieferumfang:

• Motor-Aggregat mit integrierter Steuerung Control CS 320 FU
• Edelstahlgehäuse, abschließbar
• Bodenkonsole und Stirnrad Modul 6 vormontiert
• Montagematerial

Antrieb – Merkmale:

• Sehr robuster Schiebetorantrieb für gewerbliche Nutzung
• Frequenzumrichter-Regelung für alle Antriebe möglich
• Optionales Edelstahlgehäuse mit höhenverstellbarer Antriebshalterung zur Einstellung der Stirnrad-Position
• Optionales Edelstahlgehäuse mit Platz für bis zu 2 CS-Kombigehäuse
• Optionale Montagewinkel für das Edelstahlgehäuse zur einfachen Anbringung von Gummiprofilen oder Kontaktleisten
• Für Temperaturbereiche unter -20 °C gibt es geeignetes Öl und eine Elektroheizung auf Anfrage

Steuerung – Funktionen:

• Drehzahlunabhängiges Steuern von Toren
• Start- und Enddrehzahl für beide Laufrichtungen getrennt einstellbar
• Zusätzlich 2. Enddrehzahl in Laufrichtung ZU einstellbar
• Beschleunigungs- und Verzögerungszeiten für beide Richtungen einstellbar
• Beschleunigungs- und Verzögerungszeiten für die Betätigung von Fahrbefehl, Stoppbefehl, Schließkantensicherung und Lichtschranke jeweils getrennt einstellbar
• Bremspunkte frei wählbar/einstellbare Bremsverzögerung
• Einstellbare Leistungswerte zur Anpassung an den Motor
• 4 programmierbare Relaisausgänge mit 44 Funktionen
• 2 programmierbare Eingänge mit 27 Funktionen
• Drehrichtungsüberwachung und -erkennung (nur mit AWG)
• Integrierter Torlaufzähler
• Programmierbarer Wartungsalarm (PIN-Code-geschützt)
• Integrierter Fehlerspeicher (Auslesen aller Fehlermeldungen unter Angabe von Häufigkeit und Zyklus des letzten Auftretens) nur mit LCD-Monitor
• Änderung der Drehrichtung über Platinentaster/Display
• Einstellbare Kraftbegrenzung in AUF-Richtung (nur mit AWG)
• Zwischenstellung programmierbar (nur mit AWG)

Steuerung – Endlageneinstellung:

• Über mechanische Endschalter (MEC) und/oder über Absolutwertgeber (AWG)
• Einstellung über LC-Monitor

Steuerung – Bedienung:

• Platinentaster und LEDs zur Statusmeldung (Standard)
• Steckbares LC-Display mit Klartextanzeige
• 3-Tasten-Navigation/Zustands- und Diagnosemeldungen

Steuerung – Aufbau und Anschluss:

• Kurzschlussfeste Kleinspannung
• Versorgung für externe Geräte (24 V-DC/500 mA und 230 V-AC/1 A)
• Beleuchtete Deckeltastatur (Nachtbeleuchtung)
• Gehäuseschutz für Leiterplatte
• Einstellbare, vormontierte Wandhalter
• Anschluss für Elemente des Sicherheitskreises
• Anschluss für Schließkantensicherung (Opto, 8,2 kOhm, Druckwellenleiste oder voreilende Lichtschranke) in ZU-Richtung
• Anschluss für Schließkantensicherung (8,2 kOhm und Opto) in AUF-Richtung
• Anschluss für 2 Lichtschranken (2-Draht, Relais, NPN, PNP) mit/ohne Testung
• Anschluss für Schlupftür- und Schlaffseilschalter PL c Kat. 2 (8,2 kOhm) mit Testung nach EN 12453:2017
• Anschluss für 2 Lichtgittersysteme mit/ohne Testung
• Schnittstelle zum Anschluss von Erweiterungsmodulen
• Steckplätze für Funkmodul und Wochenzeitschaltuhr
• Steckplatz für 2-Kanal Funk-Übertragungssystem zur drahtlosen Signalübertragung von Schließkantensystem und/oder Sicherheitskreis
• Ansteuerung der Magnetbremse über Relaisausgang
• Für Antriebe mit extern geschalteter Bremse wird zusätzlich ein Bremsüberwachungsmodul eingebaut (BWM1)
• Schnittstelle zum Anschluss eines Frequenzumrichters
• Umschaltbarer Transformator von 230 V/1~/3~ auf 400 V/3~
• Steckbares LC-Display mit Klartextanzeige

Steuerung – Optional:

• MS-Bus Erweiterungsmodul Gegenverkehrsteuerung
• MS-Bus Erweiterungsmodul Einzugssicherung
• Integrierter Hauptschalter
• Individuelle Deckelfolien
• Frequenzumrichter im Antrieb integriert (Version FU-I ohne Bremse, nur 0,75 kW)
• Steuerung im Stahlschrank
