Special 750 Induktives Signalübertragungssystem für Kontaktleisten

Induktives Signalübertragungssystem für Kontaktleisten mit Montagesatz für den Einbau in die Antriebssäule Comfort 861. Für Comfort 861.
Artikelnummer
85695
4062434007310
Special 750 Induktives Signalübertragungssystem für Kontaktleisten

Lieferumfang:

  • Auswerteeinheit mit induktivem Signalübertragungssystem
  • Kunststoffummanteltes Stahlseil mit 2 zusätzlichen Adern, 20.000 mm
  • Halter für Auswerteinheit zur Montage im Antriebspfosten
  • Montagematerial

Merkmale:

  • Induktive Signalübertragung der mitfahrenden Kontaktleisten zur Auswerteeinheit über ein Stahlseil
  • Anschlussmöglichkeit für 8,2 kOhm-Kontaktleisten
  • Geschützte und versteckte Montage in der Antriebssäule Comfort 861
Special 750
Produktbeschreibende Daten
Anschlussart konventionell
Anzahl Kontakte 2
Ausgänge

2 potentialfreie Relaiskontakte (NC)

Eingänge

4 Eingänge mit Widerstandsauswertung 8,2 kOhm für mitfahrende und feststehende Kontaktleisten in AUF- und ZU-Richtung

Kontaktart 2 NC
Schutzart IP65
Einsatzbereich
Temperatur (min./max.) [°C] -20/55
Elektrische Daten
Betriebsspannung [V] 230 V/1~ 24 V-AC 24 V-DC
Leistungsaufnahme [VA/W/kW] 3 VA
Kontaktbelastung (max.)

30 V-AC/24 V-DC/2 A

Maße und Gewichte
Gewicht [kg] 0,46
Technische Daten

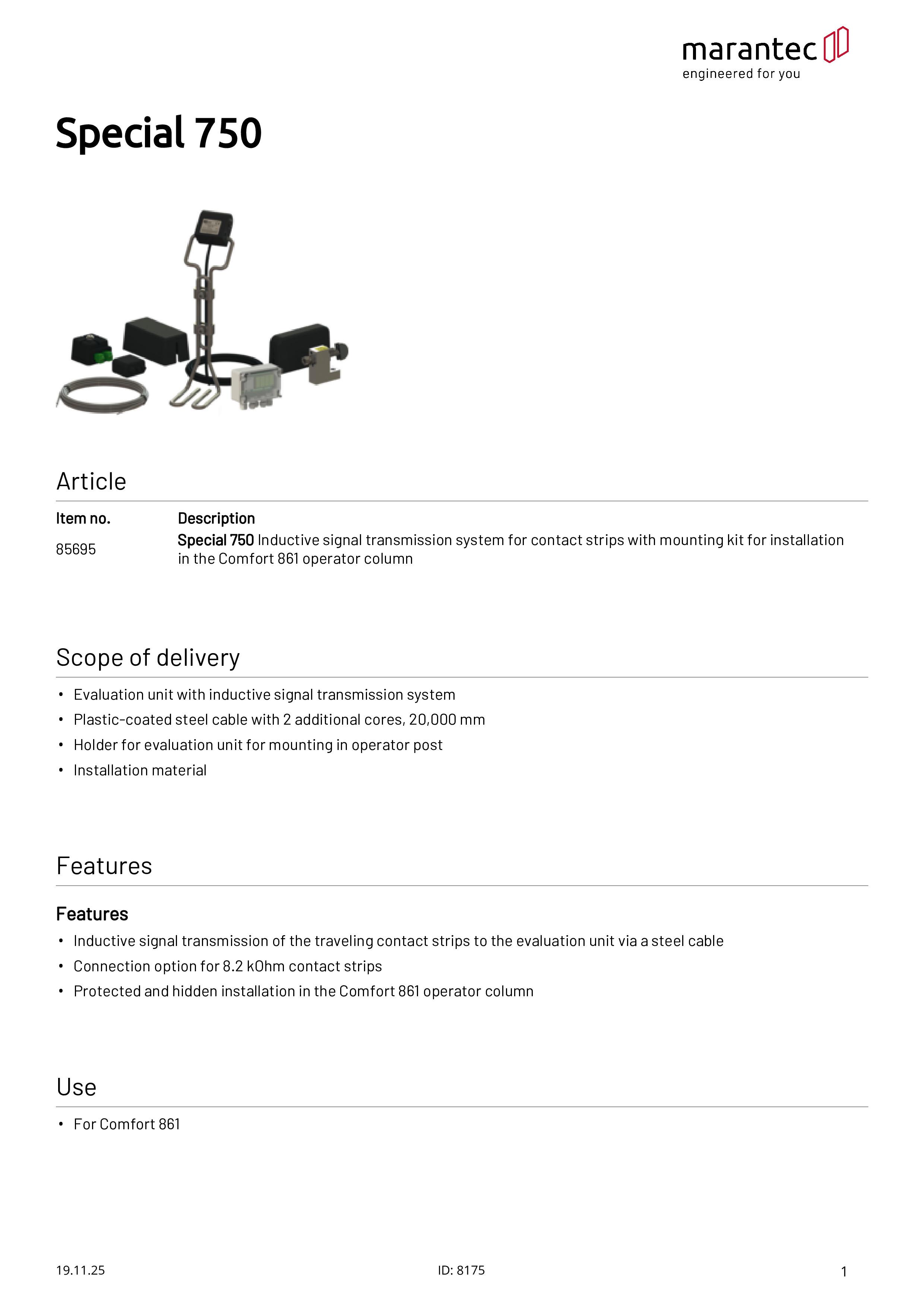

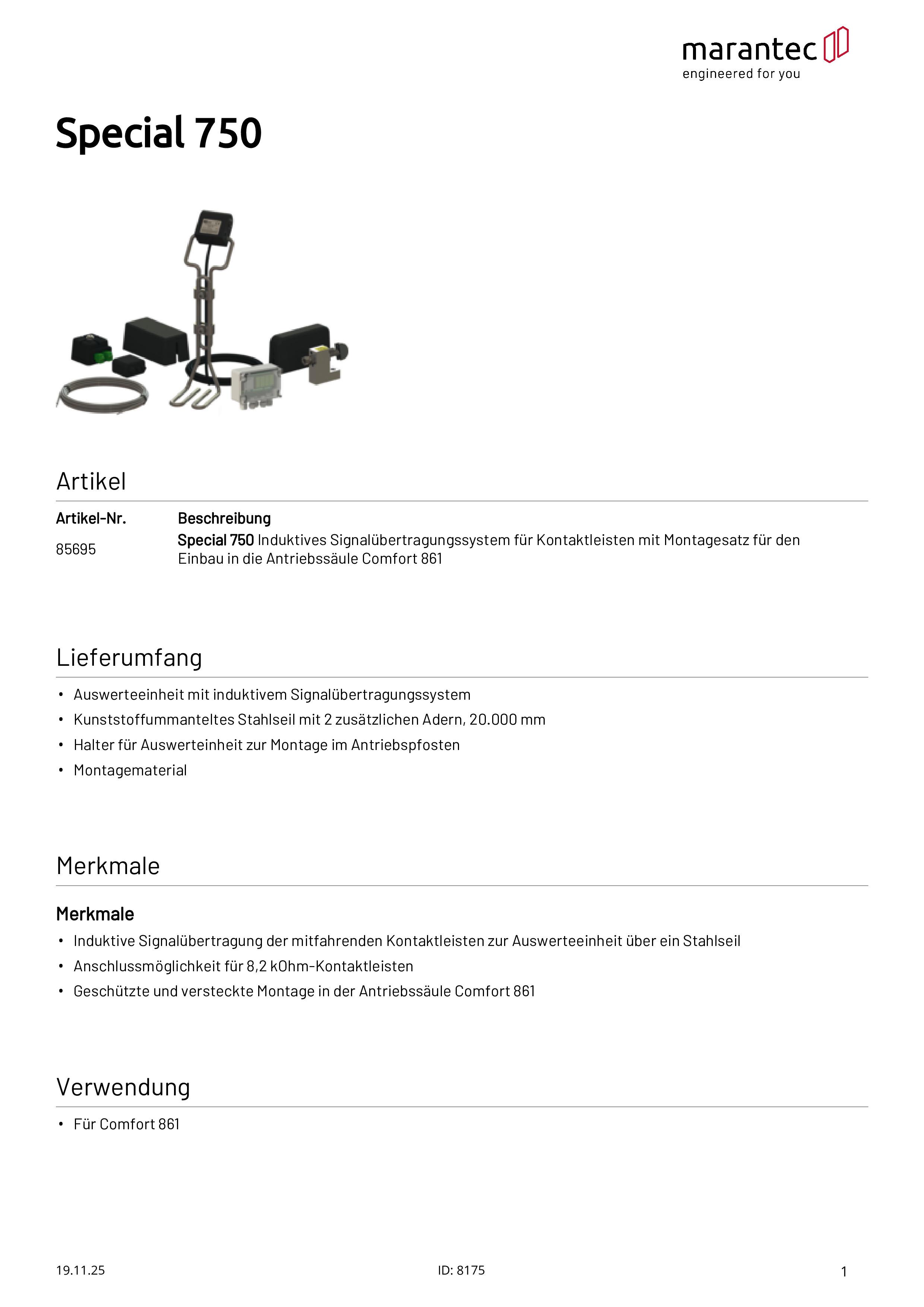

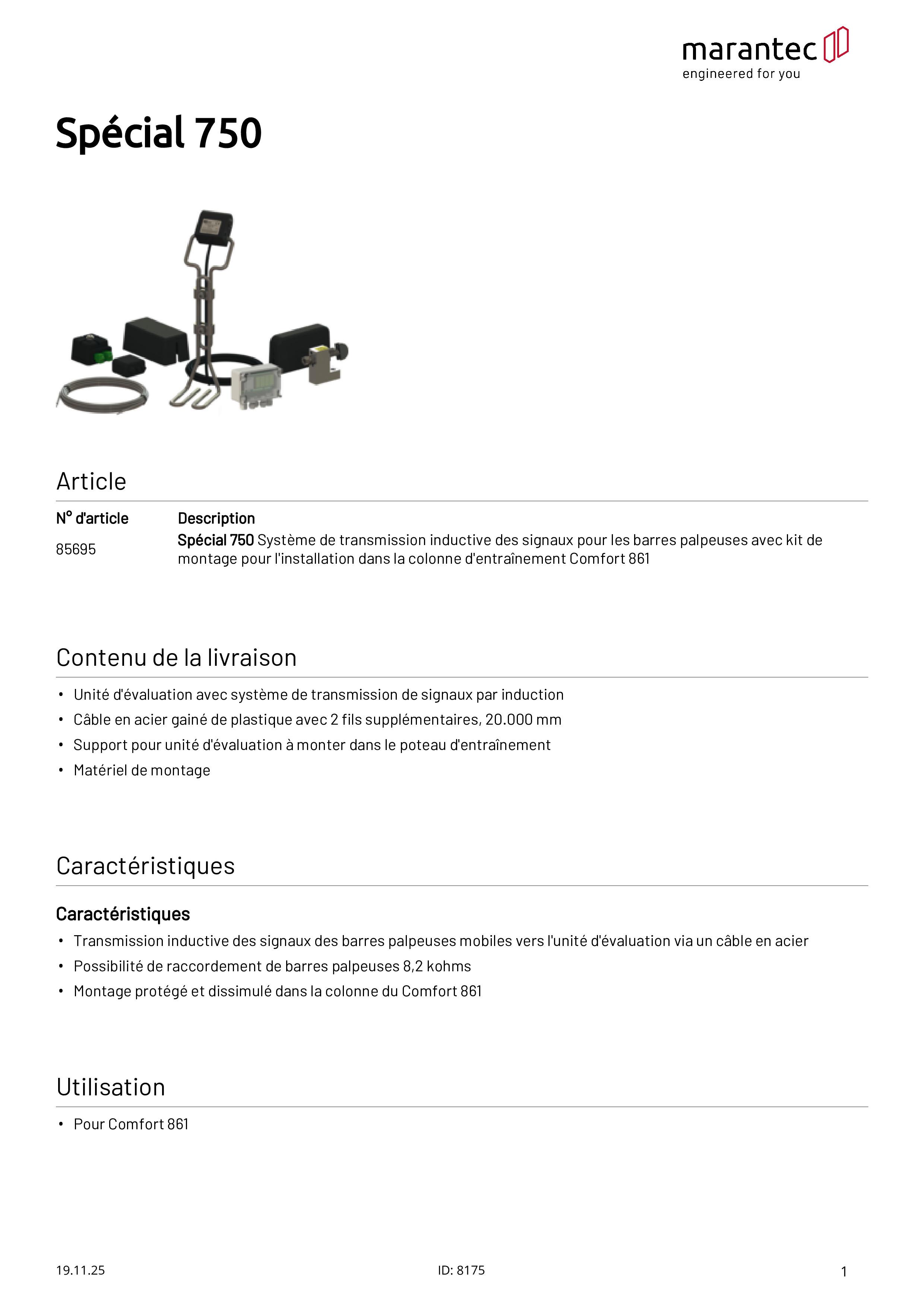

Betriebsanleitung-ELMON-inductive-74-312-DE-EN-FR-2020-10

Dateityp: PDF

Sprache: DE, EN, FR


Veröffentlicht am: 06.10.2020
Vorschau
Betriebsanleitung-ISB-A4-DE-EN-FR-2020-10

Dateityp: PDF

Sprache: DE, EN, FR


Veröffentlicht am: 15.10.2020
Vorschau
