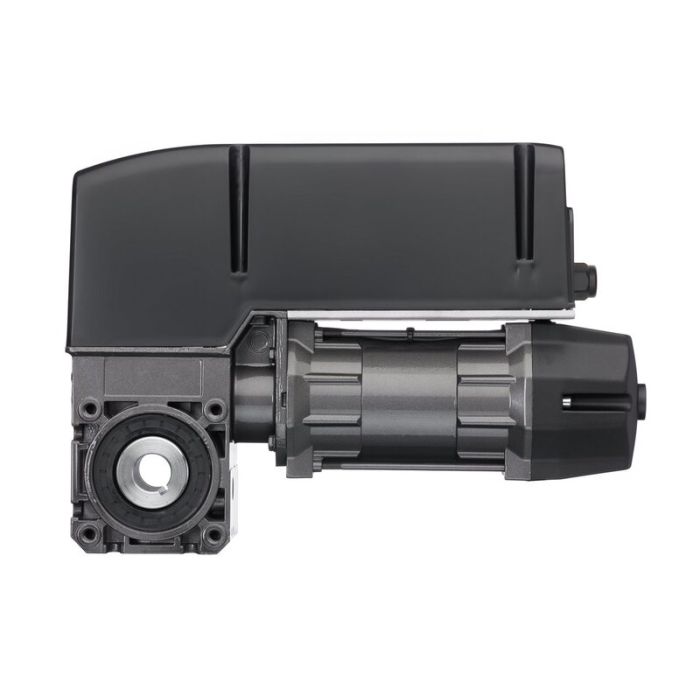

STA 1-10-30 FU-I

Die Antriebe der Serie STA FU-I sind optimal ausgelegt für federausgeglichene Sektionaltore. Das garantiert ein speziell für diesen Einsatz entwickeltes Getriebe mit einem Spezialmotor, der für viel Kraft auf kleinstem Raum sorgt. Die Bauform der Antriebe ist daher extrem kompakt, das Gehäuse sehr schmal. Der integrierte Frequenzumrichter lässt ein drehzahlunabhängiges Steuern von Toren zu. Das sorgt nicht nur für optimale Dynamik, sondern auch für einen energieeffizienten Betrieb der Toranlage. Die Soft-Start und Soft-Stop Technologie sorgt für eine längere Lebensdauer der Toranlage, da die Tormechanik weniger beansprucht wird. Sonderlösungen für individuelle Kundenanforderungen lassen sich jederzeit flexibel und schnell realisieren..
Artikelnummer
P6790
In vielen Varianten erhältlich
STA 1-10-30 FU-I

Merkmale:

  • Aluminium-Druckguss-Gehäuse, gerollte Schneckenwelle und doppelte Schneckenwellenlagerung
  • Notbedienung über Nothandkurbel (KU), Nothandkette (KE), Notentriegelung (E), Notentriegelung mit Federrückstellung (E-FR) oder Wartungsentriegelung mit Nothandkette (E-KE)
  • Wartungsentriegelung optional
  • Einfache Umrüstung von Kurbel auf Kette
  • Hohlwelle 25,4 mm als Standard, Sonderhohlwelle auf Anfrage
  • Versorgung: 230 V/1~/50 Hz
  • Thermoschutz in der Motorwicklung
  • Für Toranlagen mit überdurchschnittlichen Schaltungen ist ein Antrieb mit erhöhter Motor-Einschaltdauer (HD) zu wählen.
  • Steckbare Anschlüsse (steuerseitig)
  • Endlageneinstellung über elektronischen Absolutwertgeber (AWG) oder mechanische Endschalter (MEC)
  • Ausführung mit integriertem Frequenzumrichter und externer Steuerung. Versorgung: 230 V/1~, Frequenz: 50/60 Hz, Steuerspannung: 24 V-DC
  • Die Soft-Start- und Soft-Stopp-Technologie sorgt für eine längere Lebensdauer der Toranlage, da die Tormechanik weniger beansprucht wird. Dadurch werden die Reparaturkosten reduziert.
  • Sonderausführungen wie weitere Spannungen und Frequenzen, höhere Schutzarten und Hohlwellen-Ø auf Anfrage
  • Bei Erhöhung der Abtriebsdrehzahl (Betrieb mit Frequenzumrichter) reduziert sich das Abtriebsdrehmoment. In diesem Fall gilt: Eine Erhöhung der Abtriebsdrehzahl um 10 % verursacht eine Reduzierung des Abtriebsdrehmoments um 5 %.
  • Für Temperaturbereiche unter -20 °C gibt es geeignetes Öl und eine Elektroheizung auf Anfrage
STA 1-10-30 FU-I
Produktbeschreibende Daten
Anschlussart konventionell
Dauerschalldruckpegel (max.) [dB(A)] 70
Endlagensystem Absolutwertgeber Mechanische Endschalter
Fangvorrichtung integriert Nein
Getriebe gerollte Schneckenwelle doppelt gelagerte Schneckenwelle
Notbedienung ohne Notbedienung Nothandkurbel (KU) Nothandkette (KE) Notentriegelung (E) Notentriegelung mit Federrückstellung (E-FR)
Schutzart IP54
Steuerungsart extern
Überlastschutz Thermoschutz 140 °C
Einsatzbereich
Temperatur (min./max.) [°C] -20/60
Betrieb mit CS 320 FU (Frequenzumrichter 230 V/1~) 0,75 kW
Torfläche bei 50 Hz (max.) [m²] 45
Torfläche bei 87 Hz (max.) [m²] 30
Leistungsdaten
Abtriebsdrehmoment bei 50 Hz [Nm] 100
Abtriebsdrehmoment bei 87 Hz [Nm] 70
Abtriebsdrehzahl bei 50 Hz [1/min] 30
Abtriebsdrehzahl bei 87 Hz [1/min] 52
Haltemoment (min.) [Nm] 600
Umdrehungen Abtrieb (max.)** 20
Zyklen pro Stunde (max.)* 20
Motorleistung [kW] 0,55
Elektrische Daten
Betriebsspannung [V] 230 V/1~
Betriebsspannungsart Wechselstrom
Leistungsfaktor cos phi 0,72
Motorspannung [V] 230 V/3~
Nennfrequenz [Hz] 50
Steuerspannung [V] 12-24 V-DC
Nennstrom bei 230 V/3~ [A] 3,50
Bauseitige Absicherung (FU-Betrieb 230V/1~) [A] 16
Maße und Gewichte
Gewicht [kg] 16
Maß A1 [mm] 55
Maß B - KE [mm] 104
Maß B - KU [mm] 104
Maß C1 [mm] 55
Maß C - E [mm] 369
Maß C - KE [mm] 409
Maß C - KU [mm] 399
Wellenaufnahme [mm] 25,4
Maß A - KE [mm] 278
Maß A - KU [mm] 278
Maß A - E [mm] 278
Maß A - E-FR [mm] 289
Maß B - E [mm] 104
Maß B - E-FR [mm] 116
Maß C - E-FR [mm] 369

* Die angegebenen Werte wurden für eine gleichmäßige Verteilung der Zyklen ermittelt.Ein Zyklus besteht aus zwei Fahrten (Öffnung und Schließung) und hat eine Auslenkung von 10 Umdrehungen der Abtriebswelle je Richtung. Bei einer Umgebungstemperatur zwischen 40°C und 60°C ist eine Reduktion der maximalen Zyklen pro Stunde um 50 % zu berücksichtigen.

** Bei vertikal bewegten Toren und Rolltoren kann eine Reduktion der angegebenen Zugkraft um weitere 20 % erforderlich sein. Mögliche Gründe hierfür sind z. B. zusätzliche Dichtungen, doppelwandige Profile oder ein ungünstiges Wickelverhältnis, bei dem die Torhöhe die Torbreite überschreitet. Darüber hinaus ist zu beachten, dass das größte Drehmoment bei Verwendung dicker oder hoher Profile erst nach ein bis zwei Umdrehungen auftritt.

*** Alternative Endschalterübersetzungen gibt es auf Anfrage.
