STA 1-11-19

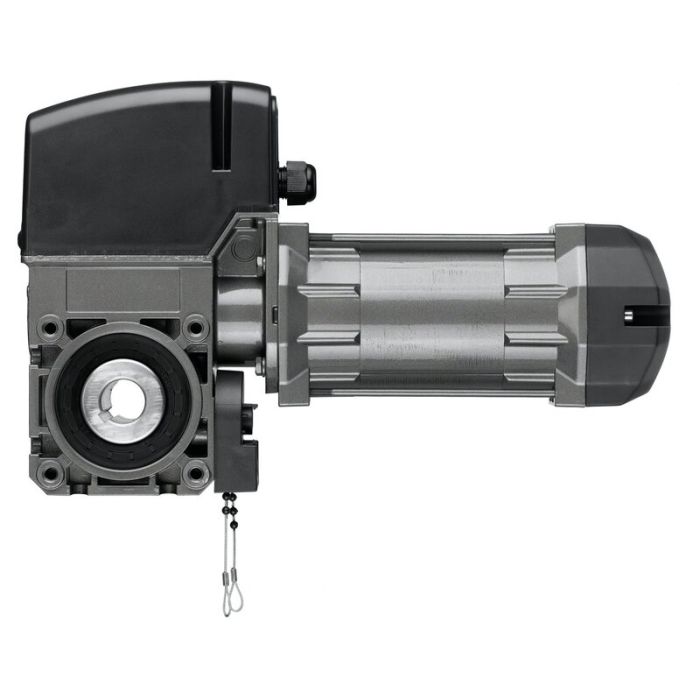

Unser Antrieb STA 1 ist die optimale Lösung für federausgeglichene Sektionaltore. Dafür sorgt ein eigens für diesen Einsatz entwickeltes Getriebe mit einem Drehstrom-Spezialmotor, der viel Kraft auf kleinstem Raum liefert. Motor und Getriebe erlauben beim STA 1 eine extrem kompakte Bauform, das Gehäuse ist sehr schmal. Die Antriebe der STA 1-Serie sind mit Standardhohlwelle zur Aufnahme von unterschiedlichen Wellenadaptern verfügbar.
Artikelnummer
P6077
In vielen Varianten erhältlich
STA 1-11-19

Merkmale:

  • 2 Versionen verfügbar: STA externe Steuerung, STAC integrierte Steuerung
  • Aluminium-Druckguss-Gehäuse, gerollte Schneckenwelle und doppelte Schneckenwellenlagerung
  • Notbedienung über Nothandkurbel (KU), Nothandkette (KE), Notentriegelung (E), Notentriegelung mit Federrückstellung (E-FR) oder Wartungsentriegelung mit Nothandkette (E-KE)
  • Wartungsentriegelung optional
  • Einfache Umrüstung von Kurbel auf Kette
  • Hohlwelle 25,4 mm als Standard, Sonderhohlwelle auf Anfrage
  • Versorgung: 230/400 V/3~/50 Hz
  • Thermoschutz in der Motorwicklung
  • Für Toranlagen mit überdurchschnittlichen Schaltungen ist ein Antrieb mit erhöhter Motor-Einschaltdauer (HD) zu wählen.
  • Steckbare Anschlüsse
  • Endlageneinstellung über elektronischen Absolutwertgeber (AWG) oder mechanische Endschalter (MEC)
  • Sonderausführungen wie weitere Spannungen und Frequenzen, unterschiedliche Abtriebsdrehzahlen, höhere Schutzarten und Hohlwellen-Ø auf Anfrage
  • ATEX-Ausführung lieferbar (siehe Kapitel "Antriebe für explosionsgefährdete Bereiche")
  • Für Temperaturbereiche unter -20 °C gibt es geeignetes Öl und eine Elektroheizung auf Anfrage
STA 1-11-19
Produktbeschreibende Daten
Anschlussart steckbar
Bremsansteuerung ohne Bremse
Dauerschalldruckpegel (max.) [dB(A)] 70
Endlagensystem Absolutwertgeber Mechanische Endschalter
Fangvorrichtung integriert Nein
Getriebe gerollte Schneckenwelle doppelt gelagerte Schneckenwelle
Notbedienung ohne Notbedienung Nothandkurbel (KU) Nothandkette (KE) Notentriegelung (E) Notentriegelung mit Federrückstellung (E-FR)
Schutzart IP54
Steuerungsart extern
Überlastschutz Thermoschutz 140 °C
Bremstyp ohne Bremse
Einsatzbereich
Torfläche (max.) [m²] 30
Temperatur (min./max.) [°C] -20/60
Leistungsdaten
Abtriebsdrehmoment [Nm] 110
Abtriebsdrehzahl [1/min] 19
Haltemoment (min.) [Nm] 600
Umdrehungen Abtrieb (max.)** 20
Zyklen pro Stunde (max.)* 20
Motorleistung [kW] 0,37
Elektrische Daten
Betriebsspannung [V] 230 V/3~ 400 V/3~
Betriebsspannungsart Drehstrom
Nennfrequenz [Hz] 50
Steuerspannung [V] 24 V-DC
Nennstrom bei 400 V/3~ [A] 2,00
Nennstrom bei 230 V/3~ [A] 3,50
Bauseitige Absicherung (Netzbetrieb 230 V/3~) [A] 16
Bauseitige Absicherung (Netzbetrieb 400 V/3~) [A] 16
Maße und Gewichte
Gewicht [kg] 15
Maß A1 [mm] 55
Maß B - KE [mm] 104
Maß B - KU [mm] 104
Maß C1 [mm] 55
Maß C - E [mm] 369
Maß C - KE [mm] 409
Maß C - KU [mm] 399
Wellenaufnahme [mm] 25,4
Maß A - KE [mm] 245
Maß A - KU [mm] 245
Maß A - E [mm] 245
Maß A - E-FR [mm] 256
Maß B - E [mm] 104
Maß B - E-FR [mm] 116
Maß C - E-FR [mm] 369
