STAI 1-8-45

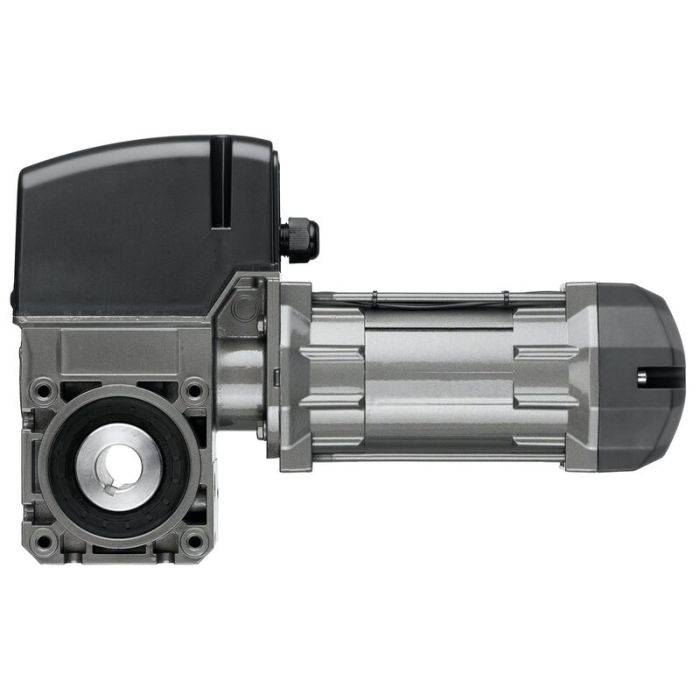

STAI-Antriebe sind robuste Industrietorantriebe mit einer Deckenlaufschiene. Sie bieten die optimale Antriebslösung für federausgeglichene Sektionaltore mit niedrigen Sturzbeschlägen oder mangelndem seitlichen Platz für die Montage. Aufgrund ihrer robusten Bauweise sind sie gleichfalls für den Einsatz in Tiefgaragen bestens geeignet. Es lassen sich Tore mit einer Höhe von maximal 4.500 mm automatisieren. Die Getriebemotoren basieren auf den bewährten STA-Antrieben. Alle Antriebe der Serie STAI arbeiten auf Basis einer externen Steuerung. Sonderlösungen für individuelle Kundenanforderungen lassen sich jederzeit flexibel und schnell realisieren..
Artikelnummer
P6098
In vielen Varianten erhältlich
STAI 1-8-45

Merkmale:

  • Aluminium-Druckguss-Gehäuse, gerollte Schneckenwelle und doppelte Schneckenwellenlagerung
  • Notbedienung über Entriegelungsmechanismus am Führungsschlitten der Antriebsschiene
  • Versorgung: 230/400 V/3~/50 Hz
  • Thermoschutz in der Motorwicklung
  • Für Toranlagen mit überdurchschnittlichen Schaltungen ist ein Antrieb mit erhöhter Motor-Einschaltdauer (HD) zu wählen.
  • Steckbare Anschlüsse
  • Endlageneinstellung über elektronischen Absolutwertgeber (AWG) oder mechanische Endschalter (MEC)
  • Ausführung mit externer Steuerung, kombinierbar mit umfangreichem Steuerungsprogramm. Versorgung: 230/400 V/3~, Frequenz: 50/60 Hz, Steuerspannung: 24 V-DC
  • Bei Erhöhung der Abtriebsdrehzahl (Betrieb mit Frequenzumrichter) reduziert sich das Abtriebsdrehmoment. In diesem Fall gilt: Eine Erhöhung der Abtriebsdrehzahl um 10 % verursacht eine Reduzierung des Abtriebsdrehmoments um 5 %.
  • Sonderausführungen wie weitere Spannungen und Frequenzen, Abtriebsdrehzahlen und höhere Schutzarten auf Anfrage
  • Montage- und Installationskomponenten lieferbar
  • Für Temperaturbereiche unter -20 °C gibt es geeignetes Öl und eine Elektroheizung auf Anfrage
STAI 1-8-45
Produktbeschreibende Daten
Anschlussart steckbar
Bremsansteuerung ohne Bremse
Dauerschalldruckpegel (max.) [dB(A)] 70
Endlagensystem Absolutwertgeber Mechanische Endschalter
Fangvorrichtung integriert Nein
Getriebe gerollte Schneckenwelle doppelt gelagerte Schneckenwelle
Schutzart IP54
Steuerungsart extern
Überlastschutz Thermoschutz 140 °C
Bremstyp ohne Bremse
Einsatzbereich
Torfläche (max.) [m²] 30
Temperatur (min./max.) [°C] -20/60
Leistungsdaten
Abtriebsdrehmoment [Nm] 80
Abtriebsdrehzahl [1/min] 45
Haltemoment (min.) [Nm] 600
Laufgeschwindigkeit (max.) [cm/s] 15
Umdrehungen Abtrieb (max.)** 40
Zyklen pro Stunde (max.)* 15
Motorleistung [kW] 0,55
Elektrische Daten
Betriebsspannung [V] 230 V/3~ 400 V/3~
Betriebsspannungsart Drehstrom
Nennfrequenz [Hz] 50
Steuerspannung [V] 24 V-DC
Nennstrom bei 400 V/3~ [A] 1,90
Nennstrom bei 230 V/3~ [A] 3,30
Bauseitige Absicherung (Netzbetrieb 230 V/3~) [A] 16
Bauseitige Absicherung (Netzbetrieb 400 V/3~) [A] 16
Maße und Gewichte
Gewicht [kg] 15
Maß A [mm] 245
Maß A1 [mm] 55
Maß B [mm] 104
Maß C [mm] 369
Maß C1 [mm] 55
Wellenaufnahme [mm] 25,4

* Die angegebenen Werte wurden für eine gleichmäßige Verteilung der Zyklen ermittelt.Ein Zyklus besteht aus zwei Fahrten (Öffnung und Schließung) und hat eine Auslenkung von 10 Umdrehungen der Abtriebswelle je Richtung. Bei einer Umgebungstemperatur zwischen 40°C und 60°C ist eine Reduktion der maximalen Zyklen pro Stunde um 50 % zu berücksichtigen.

** Bei vertikal bewegten Toren und Rolltoren kann eine Reduktion der angegebenen Zugkraft um weitere 20 % erforderlich sein. Mögliche Gründe hierfür sind z. B. zusätzliche Dichtungen, doppelwandige Profile oder ein ungünstiges Wickelverhältnis, bei dem die Torhöhe die Torbreite überschreitet. Darüber hinaus ist zu beachten, dass das größte Drehmoment bei Verwendung dicker oder hoher Profile erst nach ein bis zwei Umdrehungen auftritt.

*** Alternative Endschalterübersetzungen gibt es auf Anfrage.
