STAI 1-8-45 FU-I

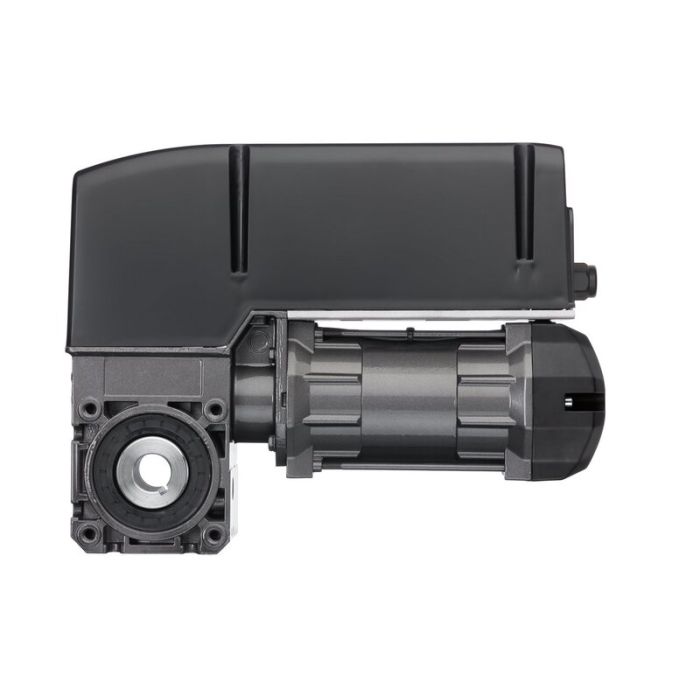

STAI-Antriebe sind robuste Industrietorantriebe mit einer Deckenlaufschiene. Sie bieten die optimale Antriebslösung für federausgeglichene Sektionaltore mit niedrigen Sturzbeschlägen oder mangelndem seitlichen Platz für die Montage. Aufgrund ihrer robusten Bauweise sind sie gleichfalls für den Einsatz in Tiefgaragen bestens geeignet. Es lassen sich Tore mit einer Höhe von maximal 4.500 mm automatisieren. Die Getriebemotoren basieren auf den bewährten STA-Antrieben. Alle Antriebe der Serie STAI arbeiten auf Basis einer externen Steuerung, Sonderlösungen für individuelle Kundenanforderungen lassen sich jederzeit flexibel und schnell realisieren.
Artikelnummer
P13181
In vielen Varianten erhältlich
STAI 1-8-45 FU-I

Merkmale:

  • Aluminium-Druckguss-Gehäuse, gerollte Schneckenwelle und doppelte Schneckenwellenlagerung
  • Notbedienung über Entriegelungsmechanismus am Führungsschlitten der Antriebsschiene
  • Versorgung: 230/400 V/3~/50 Hz
  • Thermoschutz in der Motorwicklung
  • Für Toranlagen mit überdurchschnittlichen Schaltungen ist ein Antrieb mit erhöhter Motor-Einschaltdauer (HD) zu wählen.
  • Steckbare Anschlüsse
  • Endlageneinstellung über elektronischen Absolutwertgeber (AWG) oder mechanische Endschalter (MEC)
  • Ausführung mit externer Steuerung, kombinierbar mit umfangreichem Steuerungsprogramm. Versorgung: 230/400 V/3~, Frequenz: 50/60 Hz, Steuerspannung: 24 V-DC
  • Bei Erhöhung der Abtriebsdrehzahl (Betrieb mit Frequenzumrichter) reduziert sich das Abtriebsdrehmoment. In diesem Fall gilt: Eine Erhöhung der Abtriebsdrehzahl um 10 % verursacht eine Reduzierung des Abtriebsdrehmoments um 5 %.
  • Die Soft-Start- und Soft-Stopp-Technologie sorgt für eine längere Lebensdauer der Toranlage, da die Tormechanik weniger beansprucht wird. Dadurch werden die Reparaturkosten reduziert.
  • Sonderausführungen wie weitere Spannungen und Frequenzen, Abtriebsdrehzahlen und höhere Schutzarten auf Anfrage
  • Montage- und Installationskomponenten lieferbar
  • Für Temperaturbereiche unter -20 °C gibt es geeignetes Öl und eine Elektroheizung auf Anfrage
STAI 1-8-45 FU-I
Produktbeschreibende Daten
Anschlussart steckbar
Bremsansteuerung ohne Bremse
Dauerschalldruckpegel (max.) [dB(A)] 70
Endlagensystem Absolutwertgeber Mechanische Endschalter
Fangvorrichtung integriert Nein
Getriebe gerollte Schneckenwelle doppelt gelagerte Schneckenwelle
Notbedienung ohne Notbedienung
Schutzart IP54
Steuerungsart extern
Überlastschutz Thermoschutz 140 °C
Bremstyp ohne Bremse
Einsatzbereich
Temperatur (min./max.) [°C] -20/60
Betrieb mit CS 320 FU (Frequenzumrichter 230 V/1~) 0,75 kW
Torfläche bei 50 Hz (max.) [m²] 30
Torfläche bei 87 Hz (max.) [m²] 20
Leistungsdaten
Abtriebsdrehmoment bei 50 Hz [Nm] 80
Abtriebsdrehmoment bei 87 Hz [Nm] 56
Abtriebsdrehzahl bei 50 Hz [1/min] 45
Abtriebsdrehzahl bei 87 Hz [1/min] 78
Haltemoment (min.) [Nm] 600
Laufgeschwindigkeit (max.) [cm/s] 15
Umdrehungen Abtrieb (max.)** 40
Zyklen pro Stunde (max.)* 15
Motorleistung [kW] 0,55
Elektrische Daten
Betriebsspannung [V] 230 V/3~
Betriebsspannungsart Drehstrom
Nennfrequenz [Hz] 50
Steuerspannung [V] 24 V-DC
Nennstrom bei 230 V/3~ [A] 3,30
Bauseitige Absicherung (FU-Betrieb 230V/1~) [A] 16
Maße und Gewichte
Gewicht [kg] 15
Maß A [mm] 245
Maß A1 [mm] 55
Maß B [mm] 104
Maß C [mm] 369
Maß C1 [mm] 55
Wellenaufnahme [mm] 25,4
Wellenaufnahme (optional) [mm] keine
