STAW 1-6-24

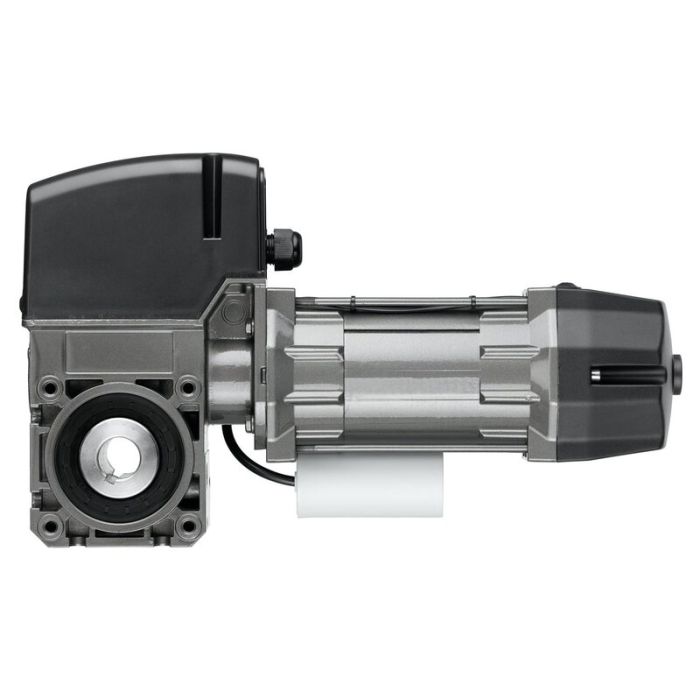

Die Wechselstromantriebe der Serien STAW und STAWC sind perfekt geeignet für kleinere, federausgeglichene Sektionaltore. STAW- und STAWC-Antriebe liefern eine solide Leistung für vielfältige Anwendungsmöglichkeiten. Sie sind für maximal 20 m² Torfläche ausgelegt und haben eine ebenso kompakte und schmale Bauform wie die STA-Antriebe. Dadurch bieten die Wechselstromantriebe viel Power bei wenig Platzbedarf. Auch individuelle Kundenlösungen sind für diese Antriebsserien immer möglich. Die Antriebe der Serie STAW werden extern gesteuert..
Artikelnummer
P6110
In vielen Varianten erhältlich
STAW 1-6-24

Merkmale:

  • 2 Versionen verfügbar: STAW - externe Steuerung, STAWC - integrierte Steuerung
  • Aluminium-Druckguss-Gehäuse, gerollte Schneckenwelle und doppelte Schneckenwellenlagerung
  • Notbedienung über Nothandkurbel (KU), Nothandkette (KE), Notentriegelung (E), Notentriegelung mit Federrückstellung (E-FR) oder Wartungsentriegelung mit Nothandkette (E-KE)
  • Wartungsentriegelung optional
  • Einfache Umrüstung von Kurbel auf Kette
  • Hohlwelle 25,4 mm als Standard, Sonderhohlwelle auf Anfrage
  • Versorgung: 230 V/1~/50 Hz
  • Thermoschutz in der Motorwicklung
  • Steckbare Anschlüsse
  • Endlageneinstellung über elektronischen Absolutwertgeber (AWG) oder mechanische Endschalter (MEC)
  • Ausführung mit externer Steuerung, kombinierbar mit umfangreichem Steuerungsprogramm. Versorgung: 230 V/1~, Frequenz: 50/60 Hz, Steuerspannung: 24 V-DC
  • Sonderausführungen wie weitere Spannungen und Frequenzen, höhere Schutzarten und Hohlwellen-Ø auf Anfrage
  • Für Temperaturbereiche unter -20 °C gibt es geeignetes Öl und eine Elektroheizung auf Anfrage
  • Erhöhung der maximalen Zyklen pro Stunde und Reduzierung der Antriebslautstärke durch Erweiterung auf zwei Kondensatoren. (Kennzeichnung "CD")
STAW 1-6-24
Produktbeschreibende Daten
Anschlussart steckbar
Dauerschalldruckpegel (max.) [dB(A)] 70
Endlagensystem Absolutwertgeber Mechanische Endschalter
Fangvorrichtung integriert Nein
Getriebe gerollte Schneckenwelle doppelt gelagerte Schneckenwelle
Notbedienung ohne Notbedienung Nothandkurbel (KU) Nothandkette (KE) Notentriegelung (E) Notentriegelung mit Federrückstellung (E-FR)
Schutzart IP54
Steuerungsart extern
Überlastschutz Thermoschutz 140 °C
Einsatzbereich
Torfläche (max.) [m²] 20
Temperatur (min./max.) [°C] -20/60
Leistungsdaten
Abtriebsdrehmoment [Nm] 60
Abtriebsdrehzahl [1/min] 24
Haltemoment (min.) [Nm] 600
Umdrehungen Abtrieb (max.)** 20
Zyklen pro Stunde (max.)* 8
Motorleistung [kW] 0,37
Elektrische Daten
Bauseitige Absicherung (Netzbetrieb 230 V /1~) [A] 16
Betriebsspannung [V] 230 V/1~
Betriebsspannungsart Wechselstrom
Nennfrequenz [Hz] 50
Nennstrom [A] 6,2
Steuerspannung [V] 24 V-DC
Maße und Gewichte
Gewicht [kg] 15
Maß A1 [mm] 55
Maß B - KE [mm] 104
Maß B - KU [mm] 104
Maß C1 [mm] 55
Maß C - E [mm] 369
Maß C - KE [mm] 409
Maß C - KU [mm] 399
Wellenaufnahme [mm] 25,4
Maß A - KE [mm] 245
Maß A - KU [mm] 245
Maß A - E [mm] 245
Maß A - E-FR [mm] 256
Maß B - E [mm] 104
Maß B - E-FR [mm] 116
Maß C - E-FR [mm] 369

* Die angegebenen Werte wurden für eine gleichmäßige Verteilung der Zyklen ermittelt.Ein Zyklus besteht aus zwei Fahrten (Öffnung und Schließung) und hat eine Auslenkung von 10 Umdrehungen der Abtriebswelle je Richtung. Bei einer Umgebungstemperatur zwischen 40°C und 60°C ist eine Reduktion der maximalen Zyklen pro Stunde um 50 % zu berücksichtigen.

** Bei vertikal bewegten Toren und Rolltoren kann eine Reduktion der angegebenen Zugkraft um weitere 20 % erforderlich sein. Mögliche Gründe hierfür sind z. B. zusätzliche Dichtungen, doppelwandige Profile oder ein ungünstiges Wickelverhältnis, bei dem die Torhöhe die Torbreite überschreitet. Darüber hinaus ist zu beachten, dass das größte Drehmoment bei Verwendung dicker oder hoher Profile erst nach ein bis zwei Umdrehungen auftritt.

*** Alternative Endschalterübersetzungen gibt es auf Anfrage.
