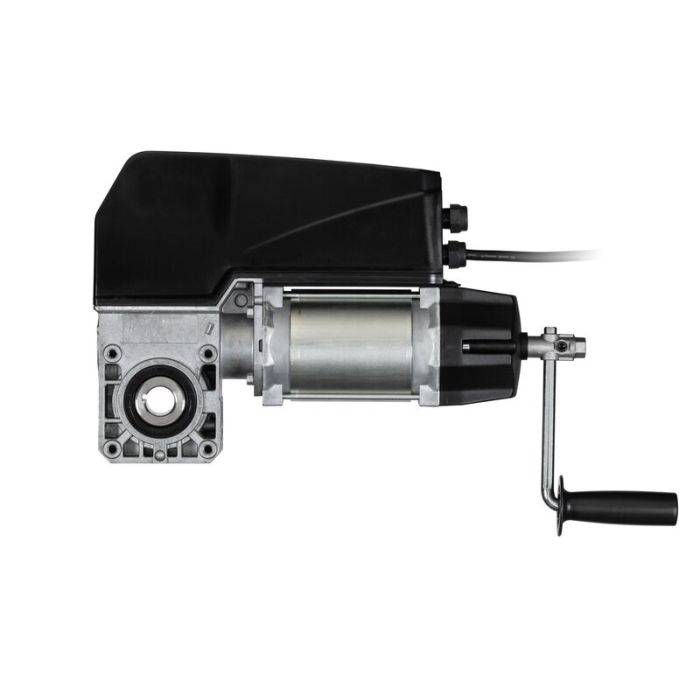

VTA 11-72

Noch stärker, noch schneller: Antriebe aus dieser Serie sind wahlweise stärker für schwere und große Tore bis 28 m² oder schneller, um eine höhere Öffnungs- und Schließgeschwindigkeit zu realisieren. VTA-11-Antriebe sind mit Getrieben (50 mm Achsabstand) aus unserer Antriebsserie STA 1 ausgestattet; diese Komponente hat sich bereits 100.000-fach bewährt. Erstmals nutzen wir in dieser Kombination zwei Netzteile, welche den Motor parallel versorgen – so erfüllt der Antrieb höchste Leistungsansprüche.
Artikelnummer
P9493
In vielen Varianten erhältlich
VTA 11-72

Merkmale:

  • Integrierte Steuerung
  • Notbedienung über Nothandkurbel (KU), Nothandkette (KE), Notentriegelung (E), Notentriegelung mit Federrückstellung (E-FR) oder Wartungsentriegelung mit Nothandkette (E-KE)
  • Kraftbegrenzung in Richtung AUF und ZU
  • Keine aktive Schließkantensicherung bei Toren bis 14 m² nötig
  • Die Soft-Start- und Soft-Stopp-Technologie sorgt für eine längere Lebensdauer der Toranlage, da die Tormechanik weniger beansprucht wird. Dadurch werden die Reparaturkosten reduziert.
  • Einfache Parametrierung variabler Geschwindigkeiten
  • Laufruhe ohne den Einsatz von Frequenzumrichtern
  • Absolutwertgeber-Technik

Funktionen:

  • Drehzahlunabhängiges Steuern von Toren
  • Start- und Enddrehzahl für beide Laufrichtungen getrennt einstellbar
  • Beschleunigungs- und Verzögerungszeiten für beide Richtungen einstellbar
  • 1 programmierbarer Relaisausgang mit 14 Funktionen
  • 2 programmierbare Eingänge mit 10 bzw. 13 Funktionen
  • Änderung der Abrollrichtung über Programmiermenü
  • Zwischenstellung programmierbar
  • Kraftbegrenzung in Richtung AUF und ZU
  • Integrierter Torlaufzähler
  • Wartungsintervall programmierbar
  • Fehlersignalisierung mit Fehlerspeicher

Endlageneinstellung:

  • Absolutwertgeber-Technik

Bedienung:

  • Programmierung und Diagnose über optionales externes Handprogrammiergerät möglich
  • Programmierung und Diagnose über maveo pro per Smartphone-App möglich
  • 3-Tasten-Navigation/Zustands- und Diagnosemeldungen

Aufbau und Anschluss:

  • Anschluss für Battery-Backup
  • Anschluss für Elemente des Sicherheitskreises
  • Anschluss für Schließkantensicherung (Opto, 8,2 kOhm, Druckwellenleiste oder voreilende Lichtschranke) in ZU-Richtung
  • Anschluss für 2-Draht Lichtschranken mit Testung und 4-Draht Lichtschranken ohne Testung
  • Anschluss für Schlupftür- und Schlaffseilschalter PL c Kat. 2 (8,2 kOhm) mit Testung nach EN 12453:2017
  • Anschluss (konventionell) für 24 V-DC Signalleuchte
  • Anschluss (konventionell) für Elektroschloss 24 V-DC
  • Schnittstelle zum Anschluss von Erweiterungsmodulen
  • Steckbarer Funkempfänger
VTA 11-72
Produktbeschreibende Daten
Anschlussart konventionell
Dauerschalldruckpegel (max.) [dB(A)] 70
Endlagensystem Absolutwertgeber
Fangvorrichtung integriert Nein
Getriebe gerollte Schneckenwelle doppelt gelagerte Schneckenwelle
Notbedienung Nothandkurbel (KU) Nothandkette (KE) Notentriegelung (E)
Schutzart IP54
Schutzklasse I
Steuerungsart integriert
Überlastschutz Abschaltung über Stromaufnahme
Einsatzbereich
Fläche Sektionaltore mit Normalbeschlag (max.) [m²] 28
Fläche Sektionaltore mit Vertikalbeschlag (max.) [m²] 20
Fläche Sektionaltore mit höher geführtem Beschlag (max.) [m²] 20
Gewicht Sektionaltore mit Normalbeschlag (max.) [kg] 364
Gewicht Sektionaltore mit Vertikalbeschlag (max.) [kg] 260
Gewicht Sektionaltore mit höher geführtem Beschlag (max.) [kg] 260
Durchmesser Seiltrommel Sektionaltor mit Normalbeschlag (max.) [mm] 226
Durchmesser Seiltrommel Sektionaltor mit höher geführtem Beschlag (max.) [mm] 240
Durchmesser Seiltrommel Sektionaltor mit Vertikalbeschlag (max.) [mm] 240
Temperatur (min./max.) [°C] -20/40
Leistungsdaten
Abtriebsdrehmoment [Nm] 45
Abtriebsdrehzahl [1/min] 19
Haltemoment (min.) [Nm] 600
Umdrehungen Abtrieb (max.)** 20
Zyklen pro Stunde (max.)* 10
Motorleistung [kW] 0,28
Elektrische Daten
Bauseitige Absicherung (Netzbetrieb 230 V /1~) [A] 16
Betriebsspannung [V] 100-240 V/1~
Betriebsspannungsart Wechselstrom
Nennfrequenz [Hz] 50/60
Steuerspannung [V] 24 V-DC
Versorgung externe Geräte 100 mA
Maße und Gewichte
Maß A1 [mm] 55
Maß B - KE [mm] 104
Maß B - KU [mm] 104
Maß C1 [mm] 55
Maß C - E [mm] 358
Maß C - KE [mm] 398
Maß C - KU [mm] 388
Wellenaufnahme [mm] 25,4
Wellenaufnahme (optional) [mm] keine
Maß A - KE [mm] 287
Maß A - KU [mm] 287
Maß A - E [mm] 287
Maß B - E [mm] 104
