Comfort 515 Set für 1-flügelige Drehtore bis 2,5 m, 868 MHz bi.linked

Set für 1-flügelige Drehtore bis 2,5 m: 24 V-DC Motor, 1.000 N, 2,0 cm/s, 120°
Artikelnummer
177705
4062434012352
Comfort 515 Set für 1-flügelige Drehtore bis 2,5 m, 868 MHz bi.linked

Lieferumfang:

  • Motor-Aggregat, vorverkabelt 2x0,75 mm² 1.500 mm
  • Externe Steuerung Control x.52
  • Digital 921 Modulempfänger, 868 MHz bi.linked
  • Digital 564 Mini-Handsender 4-Kanal, 868 MHz bi.linked
  • Tor- und Pfeilerwinkel
  • Montagematerial

Antrieb – Merkmale:

  • Stromabhängige Hinderniserkennung – keine aktive Schließkantensicherung nötig
  • 2-Draht-Technologie für einfache Nachrüstung
  • DC-Motor: Soft-Start und -Stopp schonen das Tor, getrennt einstellbare Öffnungs- und Schließgeschwindigkeiten ermöglichen eine schnelle Öffnung und normgerechte Schließung
  • Berührungslose Endschalter
  • Sehr leise Mechanik
  • Alle mechanischen Teile gegen Witterungseinflüsse geschützt
  • Stabiles und UV-beständiges Kunststoff-Gehäuse
  • Tor- und Pfeilerwinkel für einfache Motorenmontage
  • Abschließbare Entriegelung

Steuerung – Funktionen:

  • Stromspartechnik
  • Soft-Start/Soft-Stopp/Soft-Lauf
  • Elektronische Aufschubsicherung
  • Blockierschutz
  • Laufzeitbegrenzung
  • Automatische Zulauffunktion (nur in Verbindung mit einer Lichtschranke nutzbar)
  • Toraufzeit und Vorwarnzeit getrennt programmierbar
  • Beleuchtungsdauer programmierbar und über Funk schaltbar
  • Abschaltautomatik AUF und ZU getrennt programmierbar
  • Teilöffnung programmierbar
  • Gehflügel-Funktion für 2-flügelige Tore programmierbar
  • Laufgeschwindigkeit AUF und ZU getrennt programmierbar
  • Soft-Lauf-Position AUF und ZU getrennt programmierbar
  • Soft-Lauf-Geschwindigkeit AUF und ZU getrennt programmierbar
  • Relaisausgang programmierbar: Signalleuchte, Torposition AUF oder ZU, Wischimpuls (1 s), Störung, Beleuchtung
  • Zyklenzähler
  • Wartungsintervall programmierbar
  • Fehlersignalisierung mit Fehlerspeicher
  • Mehrstufige Reset-Funktion (Steuerung, Sicherheit, Funk etc.)

Steuerung – Bedienung:

  • Marantec-EOS-Programmierung
  • Programmierung und Zustandsmeldung über LC-Display
  • Programmierung und Diagnose über optionales externes Handprogrammiergerät möglich

Steuerung – Aufbau und Anschluss:

  • Steckbarer Funkempfänger
  • Anschluss (konventionell) für Taster
  • Anschluss (konventionell) für 2-Draht- oder 4-Draht-Lichtschranke AUF und ZU
  • Anschluss (konventionell) für Haltkreis
  • Anschluss (konventionell) für 8,2 kOhm Kontaktleiste AUF und ZU
  • Anschluss (konventionell) für 24 V-DC Signalleuchte
  • Anschluss (konventionell) für Elektroschloss 24 V-DC
  • Anschluss (MS-Bus) für Handprogrammiergerät und Erweiterungsmodule
  • Anschluss für Battery-Backup
  • Ausgang 24 V-DC, max. 50 mA
Comfort 515
Produktbeschreibende Daten
Anschlussart konventionell
Dauerschalldruckpegel (max.) [dB(A)] 70
Endlagensystem Elektronische Endschalter
Schutzart IP44
Überlastschutz Abschaltung über Stromaufnahme
Einsatzbereich
Breite Torflügel (max.) [m] 2,5
Gewicht Torflügel (max.) [kg] 200
Höhe Torflügel (max.) [m] 2
Steigung (max.) [%] 0
e-Maß (min./max.) [mm] 0/160
Temperatur (min./max.) [°C] -20/60
Leistungsdaten
Betriebsart (Einschaltdauer) S2 - 5 min
Laufgeschwindigkeit (max.) [cm/s] 2
Öffnungswinkel (max.) [°] 120
Zug- und Druckkraft (max.) [N] 1.000
Elektrische Daten
Betriebsspannung [V] 24 V-DC
Betriebsspannungsart Gleichstrom
Motorspannung [V] 24 V-DC
Nennstrom [A] 1,7
Maße und Gewichte
Gewicht [kg] 5,4
Bewegungshub (max.) [mm] 413,5
Maße (BxHxTmin/Tmax) [mm] 122x198x723/1136.5
Control x.52
Produktbeschreibende Daten
Schutzart IP65
Schutzklasse I
Einsatzbereich
Temperatur (min./max.) [°C] -20/60
Elektrische Daten
Bauseitige Versorgung 230 V/1~/50 Hz 230 V/1~/60 Hz
Leistungsaufnahme [VA/W/kW] 0,4 kW
Leistungsaufnahme in Bereitschaft [VA/W/kW] 3,2 W
Motorspannung [V] 24 V-DC
Nennstrom [A] 1,7
Steuerspannung [V] 24 V-DC
Maße und Gewichte
Maße (BxHxT) [mm] 120x240x100

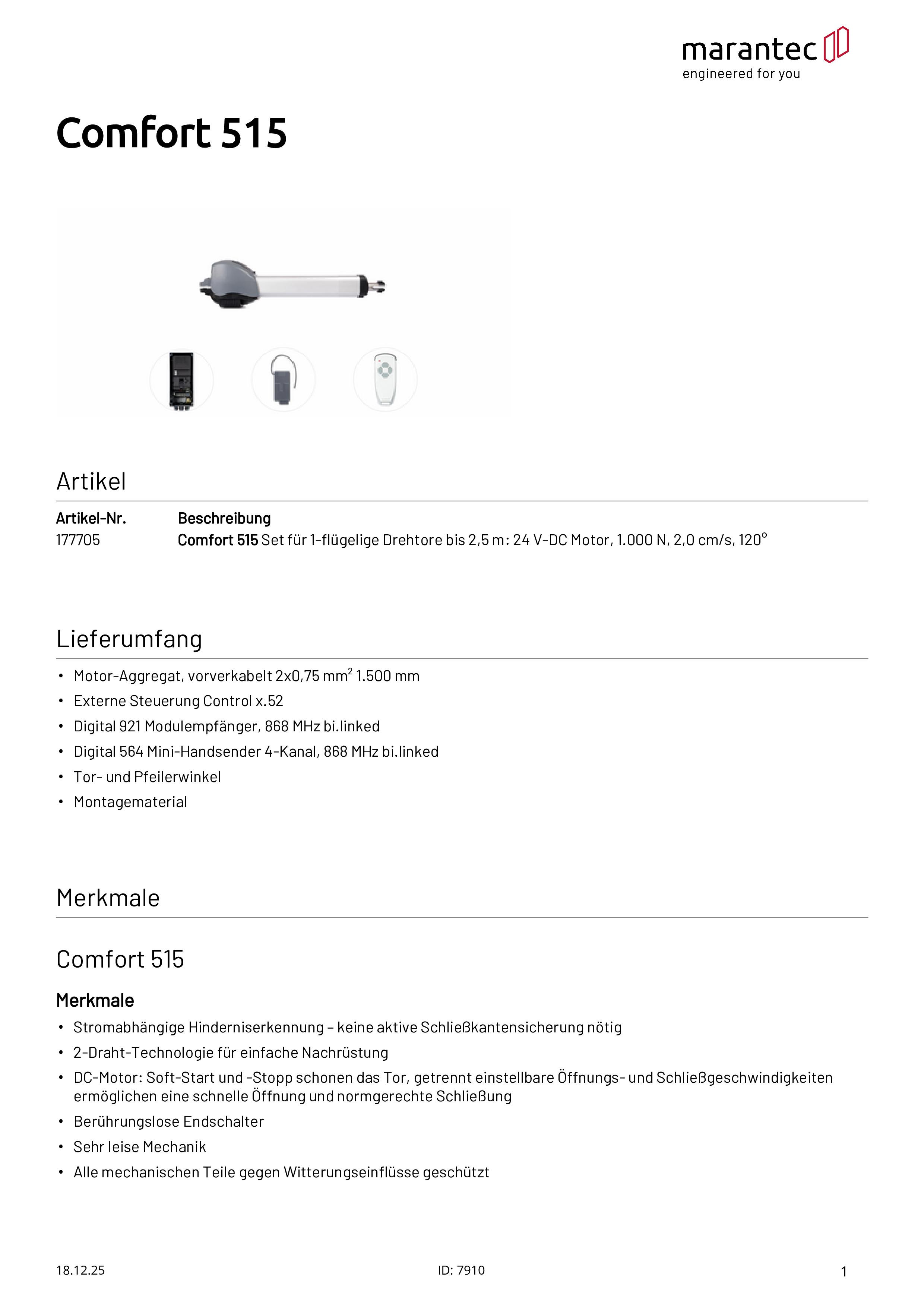

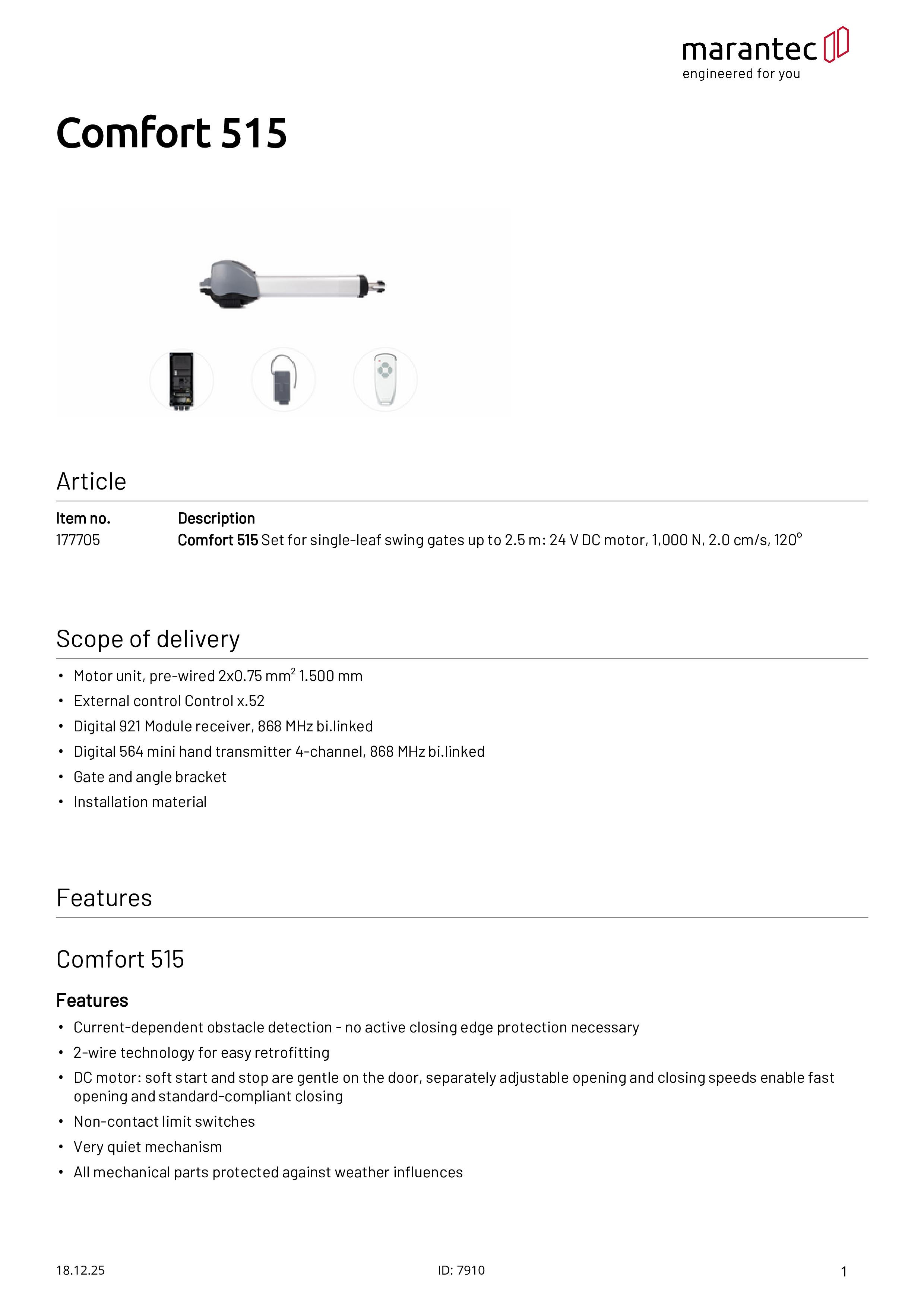

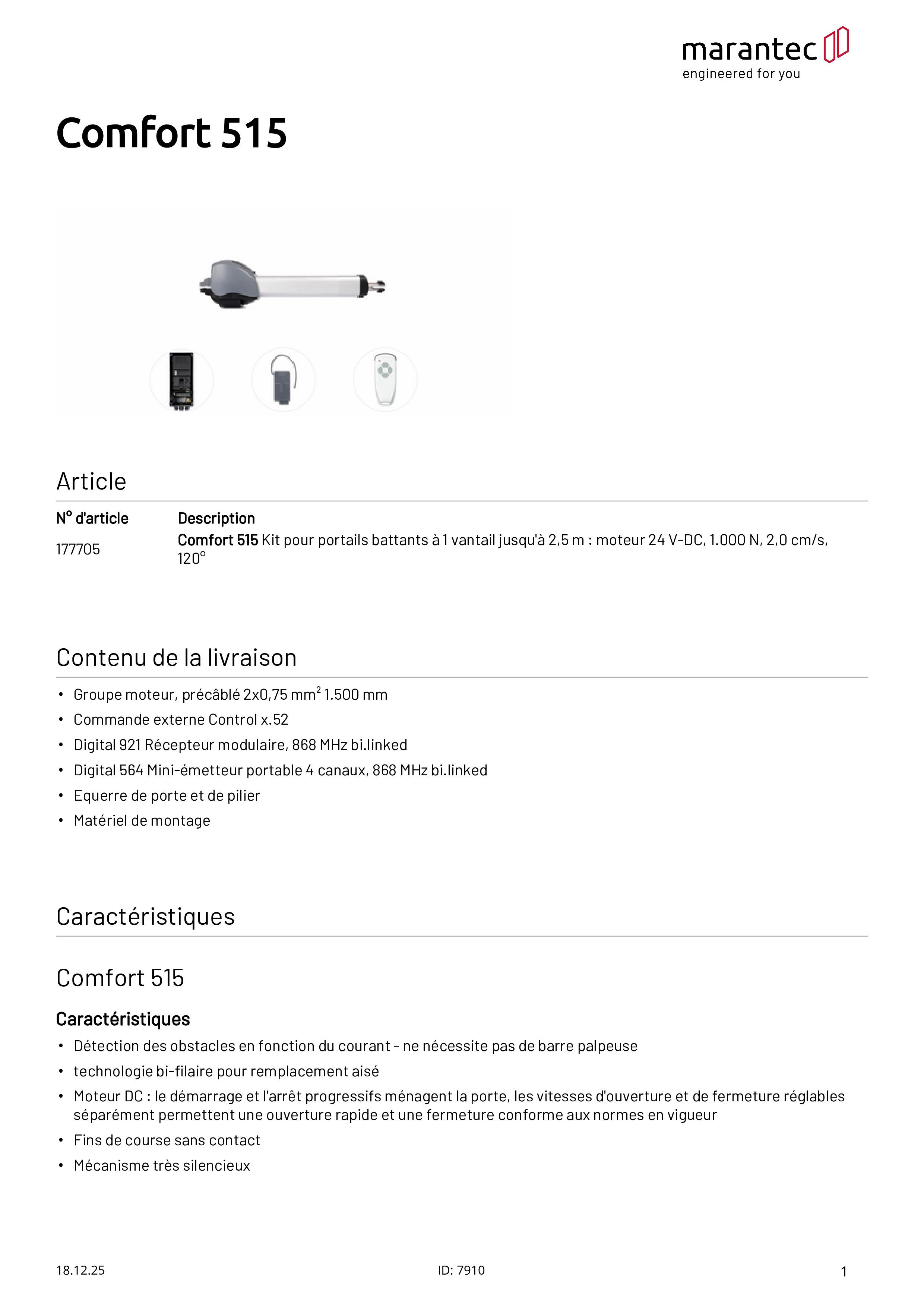

Technische Daten
Technische Daten Comfort 515, Comfort 515 L

Dateityp: PDF

Vorschau
