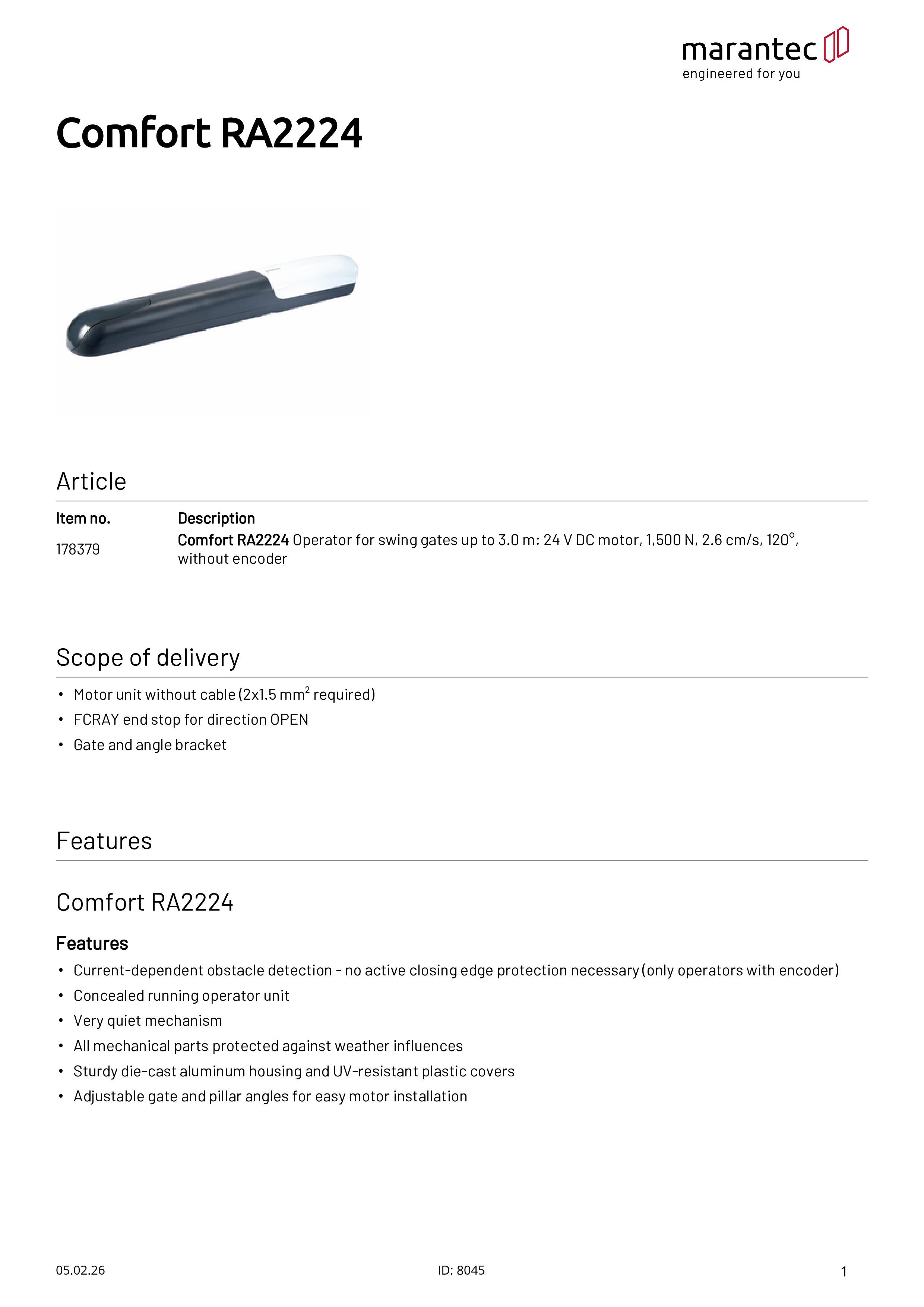

Comfort RA2224 Antrieb für Drehtore bis 3,0 m ohne Encoder

Name: Comfort RA2224 Antrieb für Drehtore bis 3,0 m ohne Encoder
SKU: 178379
Availability: InStock

Antrieb für Drehtore bis 3,0 m: 24 V-DC Motor, 1.500 N, 2,6 cm/s, 120°, ohne Encoder.

Artikelnummer

178379

EAN Code

4062434005965

Preise sind erst nach Login sichtbar.

Comfort RA2224 Antrieb für Drehtore bis 3,0 m ohne Encoder

Lieferumfang:

Motor-Aggregat ohne Kabel (2x1,5 mm² benötigt)
FCRAY Endanschlag für Richtung AUF
Tor- und Pfeilerwinkel

Antrieb – Merkmale:

Stromabhängige Hinderniserkennung – keine aktive Schließkantensicherung nötig (nur Antriebe mit Encoder)
Verdeckt laufende Antriebseinheit
Sehr leise Mechanik
Alle mechanischen Teile gegen Witterungseinflüsse geschützt
Stabiles Aluminium-Druckguss-Gehäuse und UV-beständige Kunststoff-Abdeckungen
Einstellbare Tor- und Pfeilerwinkel für einfache Motorenmontage

Comfort RA2224

Produktbeschreibende Daten

Anschlussart konventionell

Dauerschalldruckpegel (max.) [dB(A)] 70

Encoder Nein

Schutzart IP44

Einsatzbereich

Breite Torflügel (max.) [m] 3

Gewicht Torflügel (max.) [kg] 500

Höhe Torflügel (max.) [m] 2

Steigung (max.) [%] 0

e-Maß (min./max.) [mm] 0/230

Temperatur (min./max.) [°C] -20/55

Leistungsdaten

Betriebsart (Einschaltdauer) S2 - 8 min

Laufgeschwindigkeit (max.) [cm/s] 2,6

Öffnungswinkel (max.) [°] 120

Zug- und Druckkraft (max.) [N] 1.500

Motorleistung [kW] 0,09

Elektrische Daten

Betriebsspannung [V] 24 V-DC

Betriebsspannungsart Gleichstrom

Motorspannung [V] 24 V-DC

Nennstrom [A] 3,5

Maße und Gewichte

Gewicht [kg] 6

Bewegungshub (max.) [mm] 415

Maße (BxHxT) [mm] 100x104x844

Maße (BxHxTmin/Tmax) [mm] 100x104x844/844

* Die angegebenen Werte wurden für eine gleichmäßige Verteilung der Zyklen ermittelt.Ein Zyklus besteht aus zwei Fahrten (Öffnung und Schließung) und hat eine Auslenkung von 10 Umdrehungen der Abtriebswelle je Richtung. Bei einer Umgebungstemperatur zwischen 40°C und 60°C ist eine Reduktion der maximalen Zyklen pro Stunde um 50 % zu berücksichtigen.

** Bei vertikal bewegten Toren und Rolltoren kann eine Reduktion der angegebenen Zugkraft um weitere 20 % erforderlich sein. Mögliche Gründe hierfür sind z. B. zusätzliche Dichtungen, doppelwandige Profile oder ein ungünstiges Wickelverhältnis, bei dem die Torhöhe die Torbreite überschreitet. Darüber hinaus ist zu beachten, dass das größte Drehmoment bei Verwendung dicker oder hoher Profile erst nach ein bis zwei Umdrehungen auftritt.

*** Alternative Endschalterübersetzungen gibt es auf Anfrage.
