Comfort ST5024E Antrieb für Drehtore bis 5,0 m mit Encoder

Datenblätter

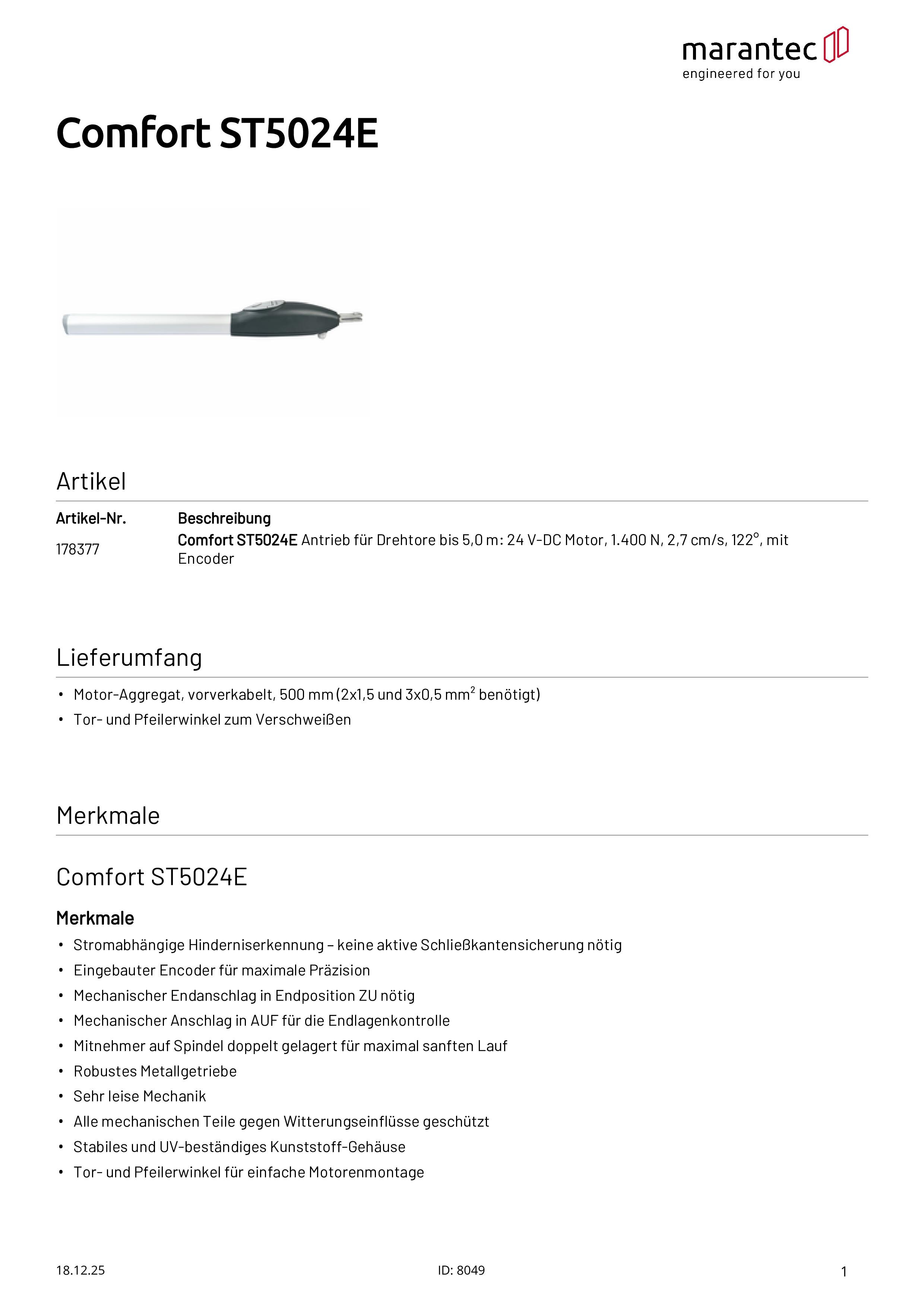

marantec-datenblatt-178377-comfort-st5024e-de
Dateityp: PDF

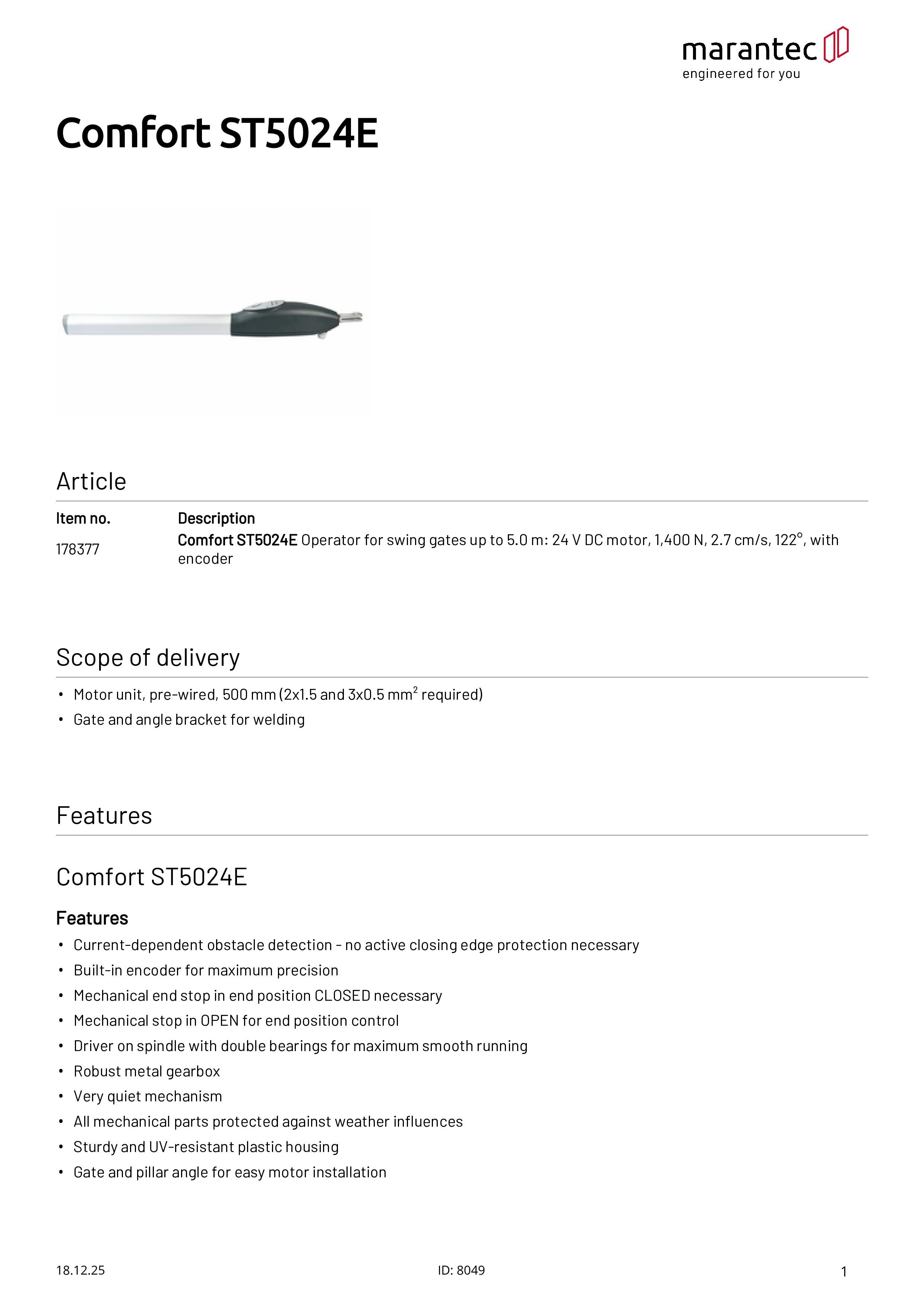

marantec-data-sheet-178377-comfort-st5024e-en
Dateityp: PDF

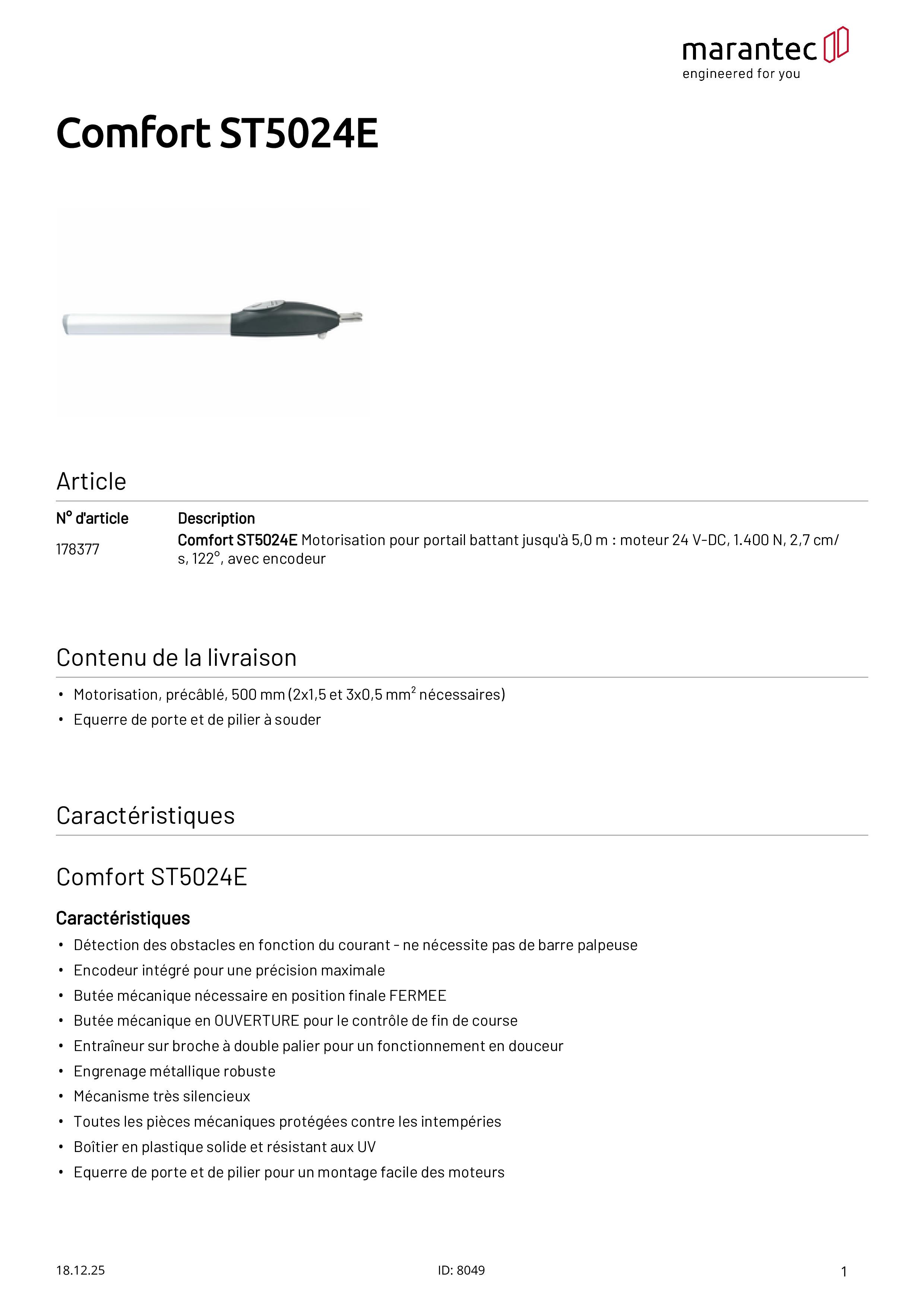

marantec-fiche-technique-178377-comfort-st5024e-fr
Dateityp: PDF

Name: Comfort ST5024E Antrieb für Drehtore bis 5,0 m mit Encoder
SKU: 178377
Availability: InStock

Antrieb für Drehtore bis 5,0 m: 24 V-DC Motor, 1.400 N, 2,7 cm/s, 122°, mit Encoder.

Artikelnummer

178377

EAN Code

4062434005941

Preise sind erst nach Login sichtbar.

Comfort ST5024E Antrieb für Drehtore bis 5,0 m mit Encoder

Lieferumfang:

Motor-Aggregat, vorverkabelt, 500 mm (2x1,5 und 3x0,5 mm² benötigt)
Tor- und Pfeilerwinkel zum Verschweißen

Antrieb – Merkmale:

Stromabhängige Hinderniserkennung – keine aktive Schließkantensicherung nötig
Eingebauter Encoder für maximale Präzision
Mechanischer Endanschlag in Endposition ZU nötig
Mechanischer Anschlag in AUF für die Endlagenkontrolle
Mitnehmer auf Spindel doppelt gelagert für maximal sanften Lauf
Robustes Metallgetriebe
Sehr leise Mechanik
Alle mechanischen Teile gegen Witterungseinflüsse geschützt
Stabiles und UV-beständiges Kunststoff-Gehäuse
Tor- und Pfeilerwinkel für einfache Motorenmontage

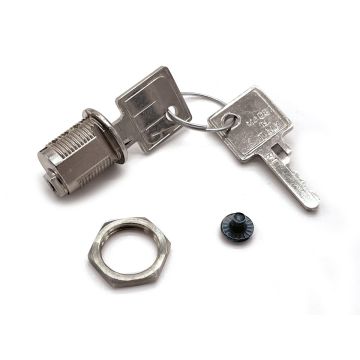

Abschließbare Entriegelung

Comfort ST5024E

Produktbeschreibende Daten

Anschlussart konventionell

Dauerschalldruckpegel (max.) [dB(A)] 70

Encoder Ja

Schutzart IP44

Einsatzbereich

Breite Torflügel (max.) [m] 5

Gewicht Torflügel (max.) [kg] 600

Höhe Torflügel (max.) [m] 2

Steigung (max.) [%] 0

Temperatur (min./max.) [°C] -20/55

Leistungsdaten

Betriebsart (Einschaltdauer) S2 - 8 min

Laufgeschwindigkeit (max.) [cm/s] 2,7

Öffnungswinkel (max.) [°] 122

Zug- und Druckkraft (max.) [N] 1.400

Motorleistung [kW] 0,12

Elektrische Daten

Betriebsspannung [V] 24 V-DC

Betriebsspannungsart Gleichstrom

Motorspannung [V] 24 V-DC

Nennstrom [A] 5

Maße und Gewichte

Gewicht [kg] 9,5

Bewegungshub (max.) [mm] 490

Maße (BxHxT) [mm] 108x110x995

Maße (BxHxTmin/Tmax) [mm] 108x110x995/995

* Die angegebenen Werte wurden für eine gleichmäßige Verteilung der Zyklen ermittelt.Ein Zyklus besteht aus zwei Fahrten (Öffnung und Schließung) und hat eine Auslenkung von 10 Umdrehungen der Abtriebswelle je Richtung. Bei einer Umgebungstemperatur zwischen 40°C und 60°C ist eine Reduktion der maximalen Zyklen pro Stunde um 50 % zu berücksichtigen.

** Bei vertikal bewegten Toren und Rolltoren kann eine Reduktion der angegebenen Zugkraft um weitere 20 % erforderlich sein. Mögliche Gründe hierfür sind z. B. zusätzliche Dichtungen, doppelwandige Profile oder ein ungünstiges Wickelverhältnis, bei dem die Torhöhe die Torbreite überschreitet. Darüber hinaus ist zu beachten, dass das größte Drehmoment bei Verwendung dicker oder hoher Profile erst nach ein bis zwei Umdrehungen auftritt.

*** Alternative Endschalterübersetzungen gibt es auf Anfrage.
