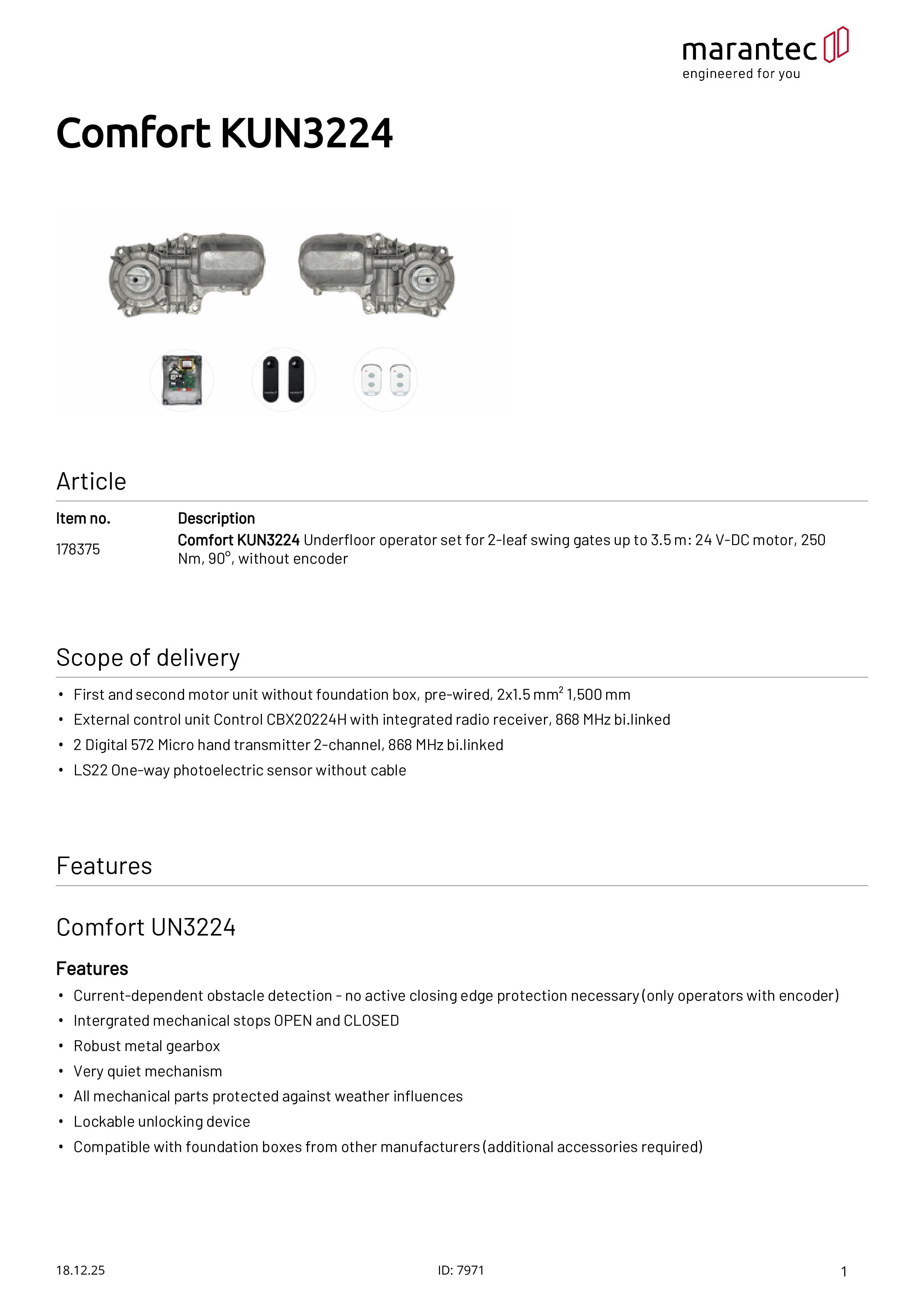

Comfort KUN3224 Set Unterflur 2-flügelige Drehtore bis 3,5 m ohne Encoder
-
Speditionsartikel
Unterflurantrieb-Set für 2-flügelige Drehtore bis 3,5 m: 24 V-DC Motor, 250 Nm, 90°, ohne Encoder.
Artikelnummer
178375
4062434005927
Preise sind erst nach Login sichtbar.
Hinweis
Produkt wurde dem Warenkorb hinzugefügt
Wird geladen …
Comfort KUN3224 Set Unterflur 2-flügelige Drehtore bis 3,5 m ohne Encoder
Lieferumfang:
- Erstes und zweites Motor-Aggregat ohne Fundamentkasten, vorverkabelt, 2x1,5 mm² 1.500 mm
- Externe Steuerung Control CBX20224H mit integriertem Funkempfänger, 868 MHz bi.linked
- 2 Digital 572 Micro-Handsender 2-Kanal, 868 MHz bi.linked
- LS22 Einweg-Lichtschranke ohne Kabel
Antrieb – Merkmale:
- Stromabhängige Hinderniserkennung – keine aktive Schließkantensicherung nötig (nur Antriebe mit Encoder)
- Mechanische Anschläge AUF und ZU integriert
- Robustes Metallgetriebe
- Sehr leise Mechanik
- Alle mechanischen Teile gegen Witterungseinflüsse geschützt
- Abschließbare Entriegelung
- Kompatibel mit Fundamentkästen anderer Hersteller (zusätzliches Zubehör erforderlich)
Steuerung – Funktionen:
- Stromabhängige Hinderniserkennung mit Reversierung
- Soft-Start/Soft-Stopp/Soft-Lauf
- Automatische Zulauffunktion
- Toraufzeit und Vorwarnzeit getrennt programmierbar
- Beleuchtungsdauer programmierbar und über Funk schaltbar
- Teilöffnung programmierbar
- Laufgeschwindigkeit AUF und ZU getrennt programmierbar
- Soft-Lauf-Geschwindigkeit AUF und ZU getrennt programmierbar
- Soft-Lauf-Position AUF und ZU getrennt programmierbar
- Zyklenzähler
- Wartungsintervall programmierbar
- Fehlersignalisierung
- Einfache Reset-Funktion (Komplett-Reset)
Steuerung – Bedienung:
- Gleiche Programmierlogik für alle Steuerungen - CBX102B, CBX10224 und CBX20224
- 2 Menüs: einfach und erweitert – für eine einfache Programmierung, aber individuell anpassbare Installation
- Programmierung und Zustandsmeldung über LED-Anzeige
Steuerung – Aufbau und Anschluss:
- Battery-Backup im Gehäuse integrierbar
- Integrierter Funkempfänger bi.linked 868 MHz
- Anschluss (konventionell) für Taster
- Anschluss (konventionell) für 4-Draht-Lichtschranke AUF und ZU
- Anschluss (konventionell) für Haltkreis
- Anschluss (konventionell) für 8,2 kOhm-Kontaktleiste
- Anschluss (konventionell) für 24 V-DC Signalleuchte
- Anschluss (konventionell) für 12 V-AC Elektroschloss
- Anschluss für Battery-Backup
- Ausgang 24 V-DC, max. 250 mA
Comfort KUN3224
Produktbeschreibende Daten
Funkfrequenz
868 MHz
Funktechnologie
bi.linked
Anzahl Torflügel
2-flügelig
Elektrische Daten
Bauseitige Versorgung
230 V/1~/50/60 Hz
Comfort UN3224
Produktbeschreibende Daten
Anschlussart
konventionell
Dauerschalldruckpegel (max.) [dB(A)]
70
Encoder
Nein
Schutzart
IP67
Einsatzbereich
Breite Torflügel (max.) [m]
3,5
Gewicht Torflügel (max.) [kg]
600
Steigung (max.) [%]
0
Temperatur (min./max.) [°C]
-20/55
Leistungsdaten
Abtriebsdrehmoment [Nm]
250
Betriebsart (Einschaltdauer)
S2 - 8 min
Öffnungswinkel (max.) [°]
90
Motorleistung [kW]
0,12
Elektrische Daten
Betriebsspannung [V]
24 V-DC
Betriebsspannungsart
Gleichstrom
Motorspannung [V]
24 V-DC
Nennstrom [A]
5
Maße und Gewichte
Gewicht [kg]
10,8
Maße (BxHxT) [mm]
346x160x412
Maße (BxHxTmin/Tmax) [mm]
346x160x412/412
CBX20224H
Produktbeschreibende Daten
Funkfrequenz
868 MHz
Funktechnologie
bi.linked
Einsatzbereich
Temperatur (min./max.) [°C]
-20/55
Elektrische Daten
Bauseitige Versorgung
230 V/1~/50 Hz 230 V/1~/60 Hz
Betriebsspannung [V]
24 V-DC
Belastbarkeit Leistung (max.) [kW]
0,28
Motorspannung [V]
24 V-DC
Steuerspannung [V]
24 V-DC
Maße und Gewichte
Maße (BxHxT) [mm]
222x275x110
