Comfort 525 Set für 1-flügelige Drehtore bis 3,0 m, 868 MHz bi.linked
Set für 1-flügelige Drehtore bis 3,0 m: 24 V-DC Motor, 3.000 N, 2,0 cm/s, 120°
Artikelnummer
101062
4062434010860
Artikel ist nicht lieferbar
Hinweis
Produkt wurde dem Warenkorb hinzugefügt
Wird geladen …
Comfort 525 Set für 1-flügelige Drehtore bis 3,0 m, 868 MHz bi.linked

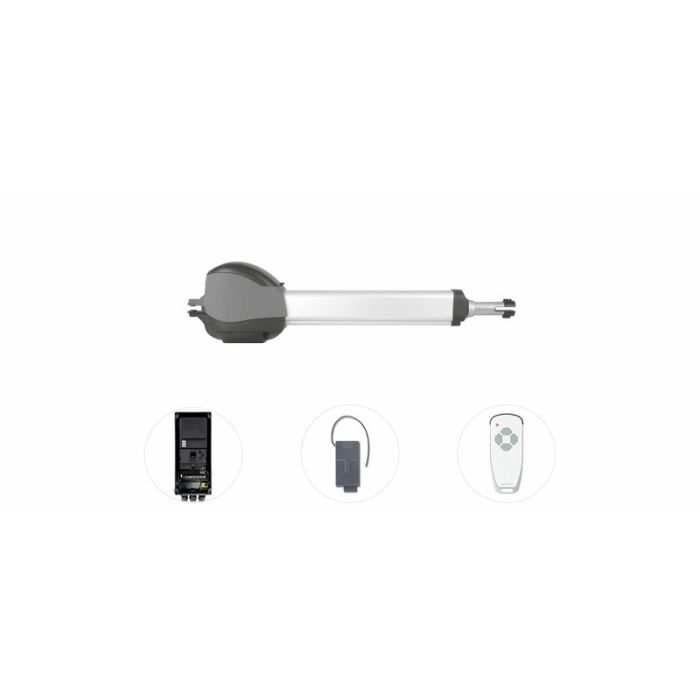

Lieferumfang:
- Motor-Aggregat, vorverkabelt 6x0,75 mm² 1.500 mm

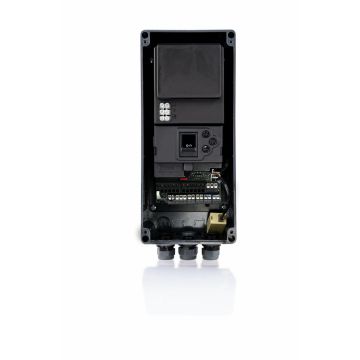

- Externe Steuerung Control x.52
- Digital 921 Modulempfänger, 868 MHz bi.linked
- Digital 564 Mini-Handsender 4-Kanal, 868 MHz bi.linked

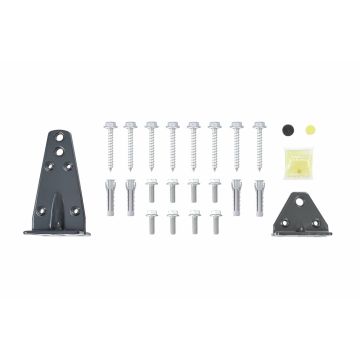

- Tor- und Pfeilerwinkel
- Montagematerial
Antrieb – Merkmale:
- Stromabhängige Hinderniserkennung – keine aktive Schließkantensicherung nötig
- DC-Motor: Soft-Start und -Stopp schonen das Tor, getrennt einstellbare Öffnungs- und Schließgeschwindigkeiten ermöglichen eine schnelle Öffnung und normgerechte Schließung
- Endlageneinstellung direkt an der Steuerung
- Referenzpunkt-Technik
- Sehr leise Mechanik
- Alle mechanischen Teile gegen Witterungseinflüsse geschützt
- Stabiles Aluminium-Druckguss-Gehäuse und UV-beständige Kunststoff-Abdeckungen
- Tor- und Pfeilerwinkel für einfache Motorenmontage
- Abschließbare Entriegelung
- Verwendbar an steigenden Toren bis zu einer Steigung von 10 % (zusätzliches Zubehör erforderlich)
Steuerung – Funktionen:
- Stromspartechnik
- Soft-Start/Soft-Stopp/Soft-Lauf
- Elektronische Aufschubsicherung
- Blockierschutz
- Laufzeitbegrenzung
- Automatische Zulauffunktion (nur in Verbindung mit einer Lichtschranke nutzbar)
- Toraufzeit und Vorwarnzeit getrennt programmierbar
- Beleuchtungsdauer programmierbar und über Funk schaltbar
- Abschaltautomatik AUF und ZU getrennt programmierbar
- Teilöffnung programmierbar
- Gehflügel-Funktion für 2-flügelige Tore programmierbar
- Laufgeschwindigkeit AUF und ZU getrennt programmierbar
- Soft-Lauf-Position AUF und ZU getrennt programmierbar
- Soft-Lauf-Geschwindigkeit AUF und ZU getrennt programmierbar
- Relaisausgang programmierbar: Signalleuchte, Torposition AUF oder ZU, Wischimpuls (1 s), Störung, Beleuchtung
- Zyklenzähler
- Wartungsintervall programmierbar
- Fehlersignalisierung mit Fehlerspeicher
- Mehrstufige Reset-Funktion (Steuerung, Sicherheit, Funk etc.)
Steuerung – Bedienung:
- Marantec-EOS-Programmierung
- Programmierung und Zustandsmeldung über LC-Display
- Programmierung und Diagnose über optionales externes Handprogrammiergerät möglich
Steuerung – Aufbau und Anschluss:
- Steckbarer Funkempfänger
- Anschluss (konventionell) für Taster
- Anschluss (konventionell) für 2-Draht- oder 4-Draht-Lichtschranke AUF und ZU
- Anschluss (konventionell) für Haltkreis
- Anschluss (konventionell) für 8,2 kOhm Kontaktleiste AUF und ZU
- Anschluss (konventionell) für 24 V-DC Signalleuchte
- Anschluss (konventionell) für Elektroschloss 24 V-DC
- Anschluss (MS-Bus) für Handprogrammiergerät und Erweiterungsmodule
- Anschluss für Battery-Backup
- Ausgang 24 V-DC, max. 50 mA
Comfort 525
Produktbeschreibende Daten
Anschlussart
konventionell
Dauerschalldruckpegel (max.) [dB(A)]
70
Endlagensystem
Referenzpunkt-Technik
Schutzart
IP44
Überlastschutz
Abschaltung über Stromaufnahme
Einsatzbereich
Breite Torflügel (max.) [m]
3
Gewicht Torflügel (max.) [kg]
400
Höhe Torflügel (max.) [m]
2
Steigung (max.) [%]
10
e-Maß (min./max.) [mm]
0/160
Temperatur (min./max.) [°C]
-20/60
Leistungsdaten
Betriebsart (Einschaltdauer)
S2 - 5 min
Laufgeschwindigkeit (max.) [cm/s]
2
Öffnungswinkel (max.) [°]
120
Zug- und Druckkraft (max.) [N]
3.000
Elektrische Daten
Betriebsspannung [V]
24 V-DC
Betriebsspannungsart
Gleichstrom
Motorspannung [V]
24 V-DC
Nennstrom [A]
1,7
Maße und Gewichte
Gewicht [kg]
7,5
Bewegungshub (max.) [mm]
405
Maße (BxHxTmin/Tmax) [mm]
136x208x768/1173
Control x.52
Produktbeschreibende Daten
Schutzart
IP65
Schutzklasse
I
Einsatzbereich
Temperatur (min./max.) [°C]
-20/60
Elektrische Daten
Bauseitige Versorgung
230 V/1~/50 Hz 230 V/1~/60 Hz
Leistungsaufnahme [VA/W/kW]
0,4 kW
Leistungsaufnahme in Bereitschaft [VA/W/kW]
3,2 W
Motorspannung [V]
24 V-DC
Nennstrom [A]
1,7
Steuerspannung [V]
24 V-DC
Maße und Gewichte
Maße (BxHxT) [mm]
120x240x100
