CS 320 im Standardgehäuse 400 V (CEE-Stecker)

Comfort-automatic control.
SKU
195572
4062435004073
185655
CS 320 im Standardgehäuse 400 V (CEE-Stecker)

Scope of delivery:

  • Steuerung CS 320 400 V/3~ mit LC-Display im CS-Standardgehäuse und 3-fach-Taster im Deckel, 1.000 mm Kabel und CEE-Stecker 5-polig

Functions:

  • 4 programmierbare Relaisausgänge mit 44 Funktionen
  • 2 programmierbare Eingänge mit 27 Funktionen
  • Änderung der Drehrichtung über Platinentaster/Display
  • Zwischenstellung programmierbar (nur mit AWG)
  • Einstellbare Kraftbegrenzung in AUF-Richtung (nur mit AWG)
  • Drehrichtungsüberwachung und -erkennung (nur mit AWG)
  • Integrierter Torlaufzähler
  • Programmierbarer Wartungsalarm (PIN-Code-geschützt)
  • Integrierter Fehlerspeicher (Auslesen aller Fehlermeldungen unter Angabe von Häufigkeit und Zyklus des letzten Auftretens) nur mit LCD-Monitor

End position setting:

  • Über mechanische Endschalter (MEC) und/oder über Absolutwertgeber (AWG)
  • Einstellung über Platinentaster oder steckbaren LCD-Monitor

Operation:

  • Platinentaster und LEDs zur Statusmeldung (Standard)
  • Steckbares LC-Display mit Klartextanzeige
  • 3-Tasten-Navigation/Zustands- und Diagnosemeldungen

Structure and connection:

  • Umschaltbarer Transformator von 230 V/1~/3~ auf 400 V/3~
  • Kurzschlussfeste Kleinspannung
  • Beleuchtete Deckeltastatur (Nachtbeleuchtung)
  • Gehäuseschutz für Leiterplatte
  • Einstellbare, vormontierte Wandhalter
  • Anschluss für Elemente des Sicherheitskreises
  • Anschluss für Schließkantensicherung (Opto, 8,2 kOhm, Druckwellenleiste oder voreilende Lichtschranke) in ZU-Richtung
  • Anschluss für Schließkantensicherung (8,2 kOhm und Opto) in AUF-Richtung
  • Anschluss für 2 Lichtschranken (2-Draht, Relais, NPN, PNP) mit/ohne Testung
  • Anschluss für Schlupftür- und Schlaffseilschalter PL c Kat. 2 (8,2 kOhm) mit Testung nach EN 12453:2017
  • Anschluss für 2 Lichtgittersysteme mit/ohne Testung
  • Anschluss für Radarpräsenzmelder
  • Schnittstelle zum Anschluss eines Frequenzumrichters
  • Schnittstelle zum Anschluss von Erweiterungsmodulen
  • Steckplätze für Funkmodul und Wochenzeitschaltuhr
  • Steckplatz für 2-Kanal Funk-Übertragungssystem zur drahtlosen Signalübertragung von Schließkantensystem und/oder Sicherheitskreis
  • Ansteuerung der Magnetbremse über Relaisausgang
  • Für Antriebe mit extern geschalteter Bremse wird zusätzlich ein Bremsüberwachungsmodul eingebaut (BWM1)
  • Versorgung für externe Geräte (24 V-DC/500 mA und 230 V-AC/1 A)

Optional:

  • LCD-Monitor mit Klartextanzeige
  • MS-Bus Erweiterungsmodul Gegenverkehrsteuerung
  • MS-Bus Erweiterungsmodul Einzugssicherung
  • Integrierter Hauptschalter
  • Individuelle Deckelfolien
  • Steuerung im Stahlschrank
  • Über MS-BUS ist eine zweite CS 320 in DUO-Funktion koppelbar

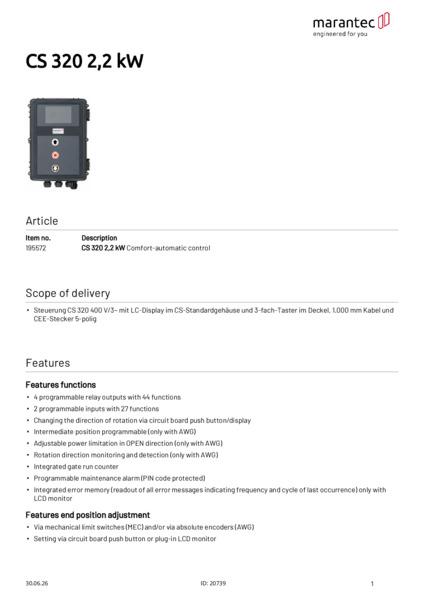

CS 320 2,2 kW
Product descriptive data
Housing type CS Standard
Protection class IP65
Display type LCD
Main switch in the control cover Without main switch
Pushbutton in the control cover Electronic 3-series pushbutton CS
Emergency stop in the control cover Without emergency stop
Function switch in the control cover Without function switch
Power plug CEE plug 5-poles. red
Application area
Temperature (min./max.) [°C] -10/45
Performance data
Operating mode (control) Deadman
Electrical data
On-site fuse protection (mains operation 230 V /1~) [A] 10
On-site supply 230 V/1~/50 Hz 230 V/3~/50 Hz 400 V/3~/50 Hz
Load capacity Power (max.) [kW] 2.2
Switching current (max.) [A] 8
Control voltage [V] 24 V-DC
Dimensions and weights
Dimensions (WxHxD) [mm] 215x275x190
Marantec Marienfeld GmbH & Co. KG
Remser Brook 11
33428 Marienfeld
